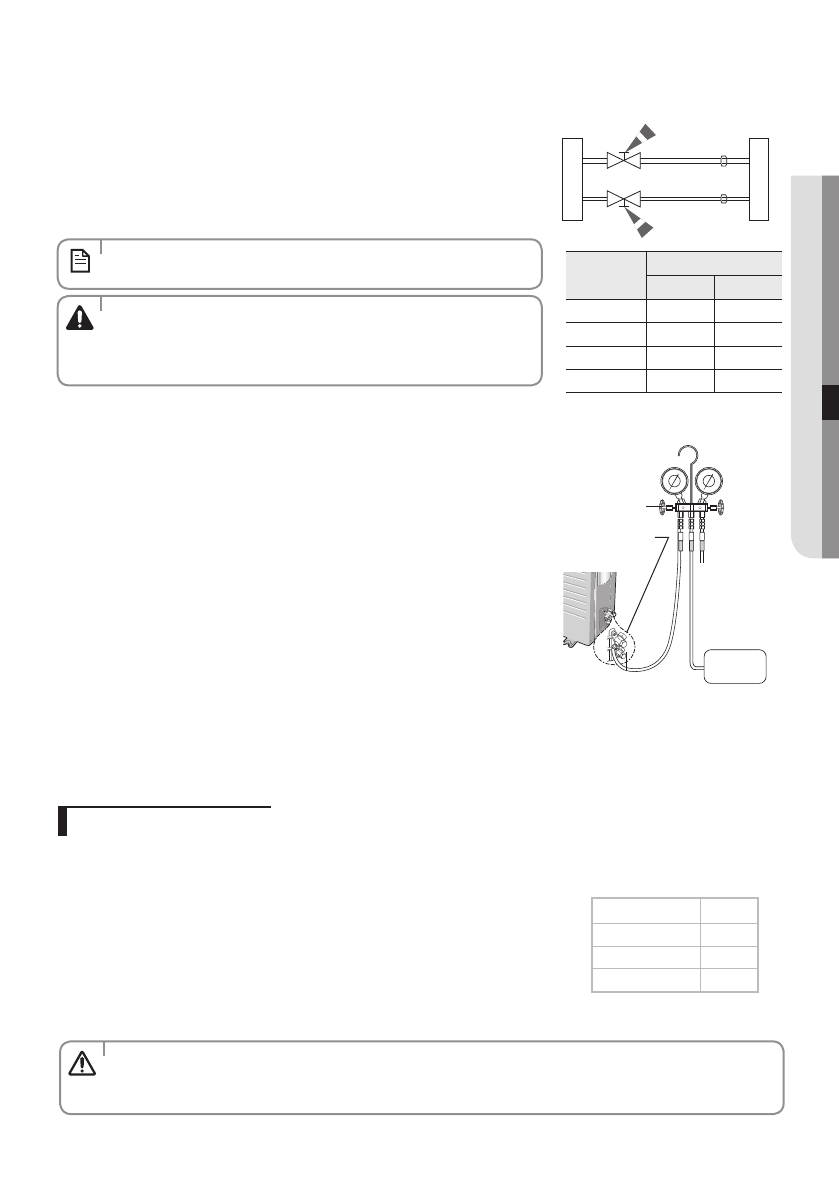

1.  Подсоедините все трубки сборки к соответствующим вентилям наружного

блока и затяните накидные гайки.

2.  Затяните накидную гайку сначала рукой, а затем с помощью

динамометрического ключа, прилагая следующий крутящий момент.

Наружный блок

Внутренний блок

Сторона трубы с газом

Сторона трубы с жидкостью

•   Приложение чрезмерного крутящего момента может стать

причиной утечки газа.

•   Выполните электрические соединения и оставьте систему в режиме

"stand by" (Ожидание). Не включайте систему!

Это необходимо для лучшей работы в вакууме (положение Электронного

расширительного клапана - EEV- полностью ОТКРЫТОЕ).

3.  Подключите заправочный шланг со стороны коллектора манометра низкого

давления к сервисному отверстию газа, как показано на рисунке.

4.  Откройте вентиль низкого давления на коллекторе манометра низкого

давления, поворачивая его против часовой стрелки.

5.  Подавайте воздух в соединенные трубки с помощью вакуумного насоса

примерно 15 минут.

f f

 Убедитесь, что примерно через 10 минут манометр показывает

 -0,1 МПа (-76 см рт. ст.).

Эта процедура очень важна, чтобы избежать утечки газа.

f f

 Закройте вентиль на стороне манометра низкого давления, поворачивая его

вращением по часовой стрелке.

f f

 Отключите вакуумный насос.

f f

 Понаблюдайте в течение 2 минут, изменяется ли давление газа.

f 

   Отсоедините шланг со стороны манометра низкого давления.

6.  Установите золотник вентиля сервисного отверстия для жидкости и газа в

открытое положение.

Вакуумный

насос

Манометр коллектора

Вентиль

Сервисное

отверстие для газа

<Низкое давление>

Сервисное отверстие

для жидкости

<Высокое давление>

(Предотвращение

обратного течения)

•   Воздух, оставшийся в контуре охлаждения, в котором имеется влага, может привести к нарушению работы

компрессора.

•   При установке изделия всегда обращайтесь в сервисный центр или в профессиональное монтажное агентство.

Добавление хладагента

Наружный

диаметр

Крутящий момент

Н•м

кгс•см

ø6,35 мм

14~18

140~180

ø9,52 мм

34~42

350~430

ø12,70 мм

49~61

500~620

ø15,88 мм

68~82

690~830

Добавляйте хладагент в соответствии со следующей таблицей:

Если вы пользуетесь трубками длиной более

 4 или 5

 м,

На каждый дополнительный метр следует добавлять 'A' грамм хладагента R-410A&R22.

(R-410A : AR



JQ/HQ



)

(R22 : AR



HP



)

Если вы пользуетесь трубками длиной менее

 4 или 5

 м,

То достаточно выполнить обычную продувку.
Дополнительные подробности приведены в Руководстве для пользователя.

Модель

A



07/09/12



10



18



20



24



30

ПРЕдуПРЕЖдЕниЕ

вниМаниЕ

ПРИМЕЧАНИЕ

Русский-47
