2 .  Откройте крышку.
3 .  Удалите винт, крепящий крышку разъема.
4 .  Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к клеммам.

(См. рисунок ниже)

•   На каждом проводе нанесен соответствующий ей номер клеммы.

5 .  Пропустите второй конец провода в отверстие диаметром 65 мм в стене.
6 .  Закройте крышку клеммной колодки, туго закрутив винт.
7 .  Закройте крышку.
8 .  Снимите крышку клеммной колодки на стенке наружного блока.

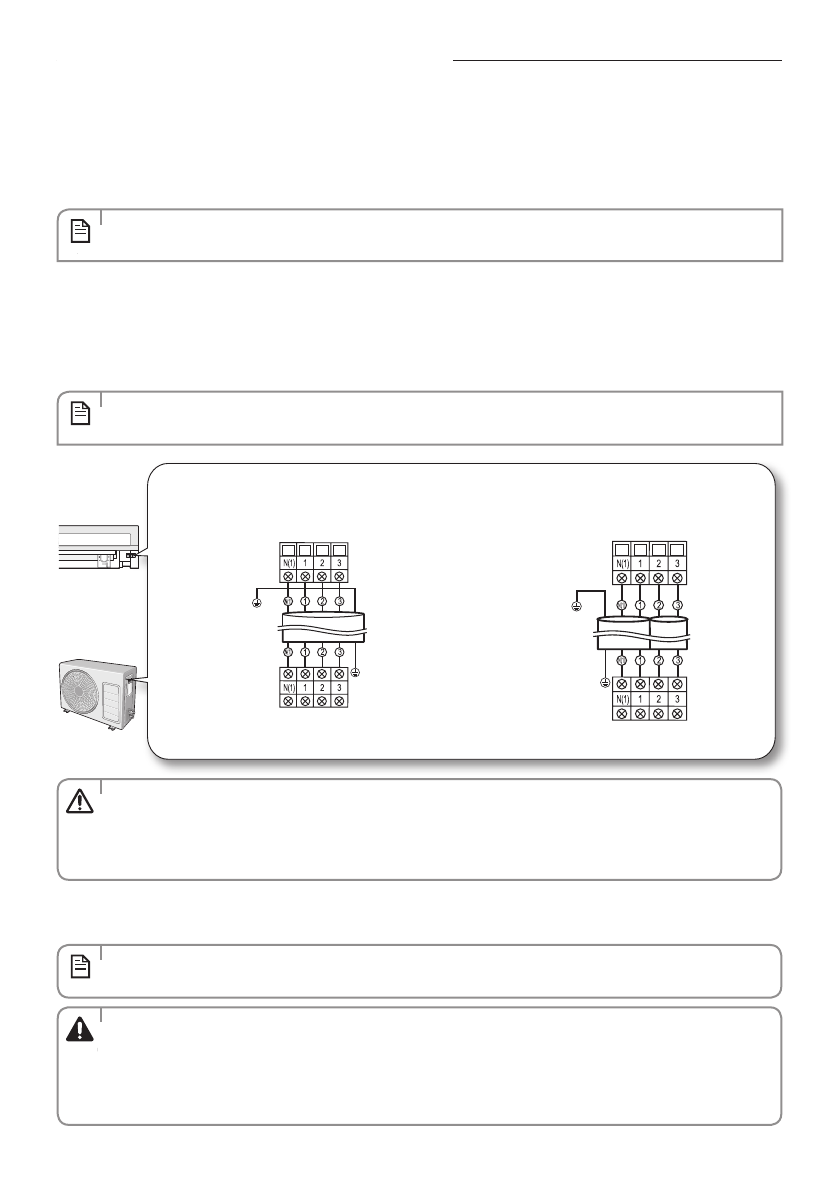

9.  Подсоедините провода к клеммам как показано на рисунке.

•   На каждом проводе нанесен соответствующий ей номер клеммы.

Внутренний блок

Наружный блок

•  Также круглые клеммные зажимы должны соответствовать размеру винта в клеммной коробке.
•  После подключения проводов убедитесь, что номера контактов на внутреннем/наружном блоке совпадают.
•   Необходимо прокладывать провод питания и провод связи отдельно, им нельзя находиться в одном кабеле.
•   Длина кабеля питания не должна превышать 30 м.

10.   Присоедините заземляющий провод к клеммам заземления.
11.   Закройте крышку клеммной колодки, туго закрутив винт.

•   Если вы живете в России и Европе, проконсультируйтесь с уполномоченным поставщиком, как определить полное

сопротивление источника электропитания, прежде чем монтировать устройство.

•   Надежно соединяйте провода, чтобы их нельзя было легко вытащить.

(Плохой контакт может привести к выгоранию проводов.)

•   Присоединяйте провода в соответствии с цветовыми кодами, справляясь по электрической схеме.
•   Провод питания и соединительный провод должен выбираться в соответствии со спецификацией, приведенной на

стр. 39.

Внутренний блок

Наружный блок

Провод заземления

(Зеленый/Желтый)



Провод заземления

(Зеленый/Желтый)



Провод заземления

(Зеленый/Желтый)



Внутренний блок

Наружный блок



07/09





12/18/24



Подсоединение электропроводов

ПРЕдуПРЕЖдЕниЕ

вниМаниЕ

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

Русский-40
