и не допускайте деформации трубопровода. Сначала соедините трубу низкого давления, затем трубу высокого
давления.
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА
Минимальный радиус изгиба трубопровода хладагента составляет 10 см.

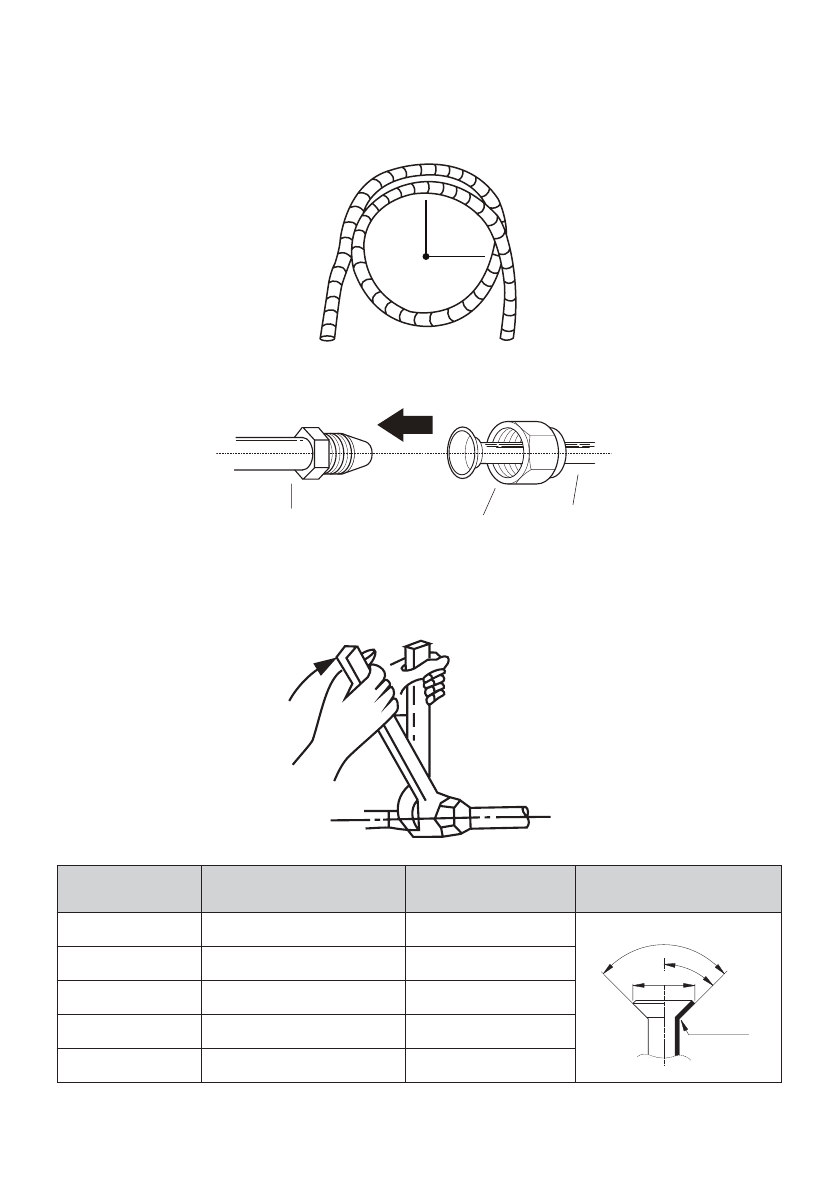

Инструкции по присоединению трубопровода к внутреннему блоку
1. Совместите центральные оси двух соединяемых труб.
2. Затяните конусную гайку вручную до упора.
3. Захватите ключом гайку на патрубке блока.
4. Надежно удерживая гайку на патрубке блока, динамометрическим ключом затяните конусную гайку
с моментом затяжки, указанным в следующей таблице. Слегка ослабьте конусную гайку, затем затяните
снова.
МОМЕНТЫ ЗАТЯЖКИ
Наружный диаметр
трубы (мм)
Момент затяжки (Н
•
м)
Диаметр развальцовки
В (мм)
Форма развальцовки
Ø
6,35
18 - 20 (180 - 200 кгс
•
cм)
8,4 - 8,7
R0.4~0.8
45
°±
2
90
°
±
4
B
Ø
9,52
32 - 39 (320 - 390 кгс
•
cм)
13,2 - 13,5
Ø
12,7
49 - 59 (490 - 590 кгс
•
cм)
16,2 - 16,5
Ø
16
57 - 71 (570 - 710 кгс
•
cм)
19,2 - 19,7
Ø
19
67 - 101 (670 - 1010 кгс
•
cм)
23,2 - 23,7
НЕ ПРИК ЛАДЫВАЙТЕ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ЗАТЯЖКЕ
Радиус ≥ 10 см
Труба внутреннего блока
Конусная гайка
Труба
