МОНТАЖ НАРУЖНОГО БЛОКА
Установите блок, соблюдая местные нормы и правила, которые могут незначительно отличаться в разных реги-
онах.
Инструкция по монтажу – Наружный блок
Шаг 1: Выбрать место для установки
Перед монтажом наружного блока следует выбрать для него подходящее место. Ниже приведены условия,
выполнение которых позволит подобрать подходящее место.
Место для установки блока должно удовлетворять следующим требованиям:
• Соответствовать всем требованиям по зазорам, показанным на рисунке выше.
• Обеспечивать хорошую циркуляцию воздуха и вентиляцию.
• Обладать достаточной жесткостью и прочностью, чтобы выдерживать вес блока и не вибрировать.
• Шум при работе блока не должен беспокоить других людей.
• Быть защищенным от длительного воздействия прямого солнечного света и дождя.
• В регионах, где бывают снегопады, поднимите блок над основанием, чтобы предотвратить накопление льда
и повреждение змеевика. Устанавливать блок нужно выше среднего уровня выпадения снега для данной
местности. Минимальная высота установки составляет 0,5 метра.
ЗАПРЕЩАЕТСЯ устанавливать блок в следующих местах:
• Рядом с препятствиями, которые блокируют входы и выходы воздуха.
• С выходом на тротуары, людные места или там, где шум работающего устройства будет причинять беспо-
койство окружающим.
• Рядом с местами содержания животных или рядом с растениями, которым вреден выходящий горячий воз-
дух.
• Возле источников горючих газов.
• В местах, подверженных сильному запылению.
• В местах с высоким содержанием солей в воздухе.
ПРЕДУПРЕЖДЕНИЯ ОТНОСИТЕЛЬНО ЭКСТРЕМАЛЬНЫХ ПОГОДНЫХ УСЛОВИЙ
Если в месте установки наружного блока дует сильный ветер,
устанавливайте блок так, чтобы вентилятор
воздуховыпускного отверстия располагался под углом 90° по отношению к направлению ветра. При необхо-
димости установите перед блоком экран для защиты от чрезмерно сильных ветров.
См. рис. ниже.

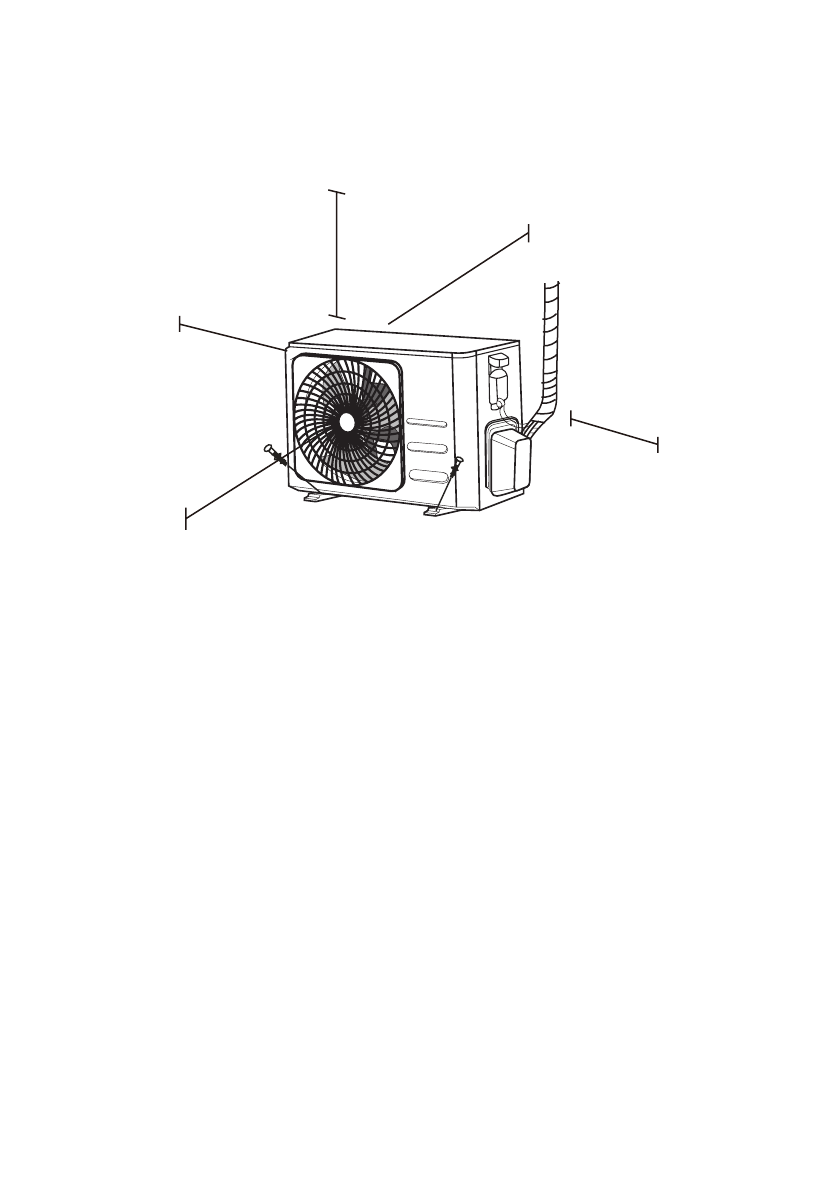

30 см с
лева
60 см над вер
хней панель
ю
30 см от задней стенки
60 см спр
ава
20
0 см спереди
