ВЫБОР ПРАВИЛЬНОГО ДИАМЕТРА КАБЕЛЯ
Диаметр кабеля электропитания, сигнального кабеля, номиналы предохранителя и выключателя определяются
максимальным током, потребляемым блоком. Максимальный потребляемый ток указан на табличке, располо-
женной на боковой панели блока.
a. С помощью устройства для зачистки проводов снимите резиновую оболочку с обоих концов сигнального
кабеля и откройте приблизительно 40 мм находящихся внутри проводов.
b. Снимите изоляцию с концов проводов.
c. С помощью обжимных щипцов обожмите на концах проводов U-образные наконечники.
ОБРАТИТЕ ВНИМАНИЕ НА ФАЗОВЫЙ ПРОВОД
При обжатии проводов следует отличать фазовый провод («L») от остальных проводов.
ОПАСНО!
ВСЕ РАБОТЫ ПО ПРОКЛАДКЕ ЭЛЕКТРОПРОВОДКИ НЕОБХОДИМО ВЫПОЛНЯТЬ В СТРОГОМ СООТВЕТСТВИИ
СО СХЕМОЙ ПОДКЛЮЧЕНИЙ, РАСПОЛОЖЕННОЙ ПОД КРЫШКОЙ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ НАРУЖ-
НОГО БЛОКА.
2. Отверните винты на крышке электрического щитка и снимите крышку.
3. Отверните кабельный зажим, расположенный под клеммной колодкой, и отложите его в сторону.
4. Подсоедините провод в соответствии с электрической схемой и надежно привинтите U-образную клемму
каждого провода к соответствующему контакту.
5. Проверьте надежность каждого соединения, затем оберните провода вокруг, чтобы предотвратить попа-
дание дождевой воды на клеммную колодку.
6. Прикрепите кабель к блоку кабельным зажимом. Надежно закрепите кабельный зажим винтами.
7. Изолируйте неиспользуемые провода поливинилхлоридной изоляционной лентой. Они не должны сопри-
касаться с металлическими или токопроводящими частями.
8. Установите на место крышку электрического щитка на боковой стороне блока и закрепите ее винтами.
ПРИМЕЧАНИЕ:

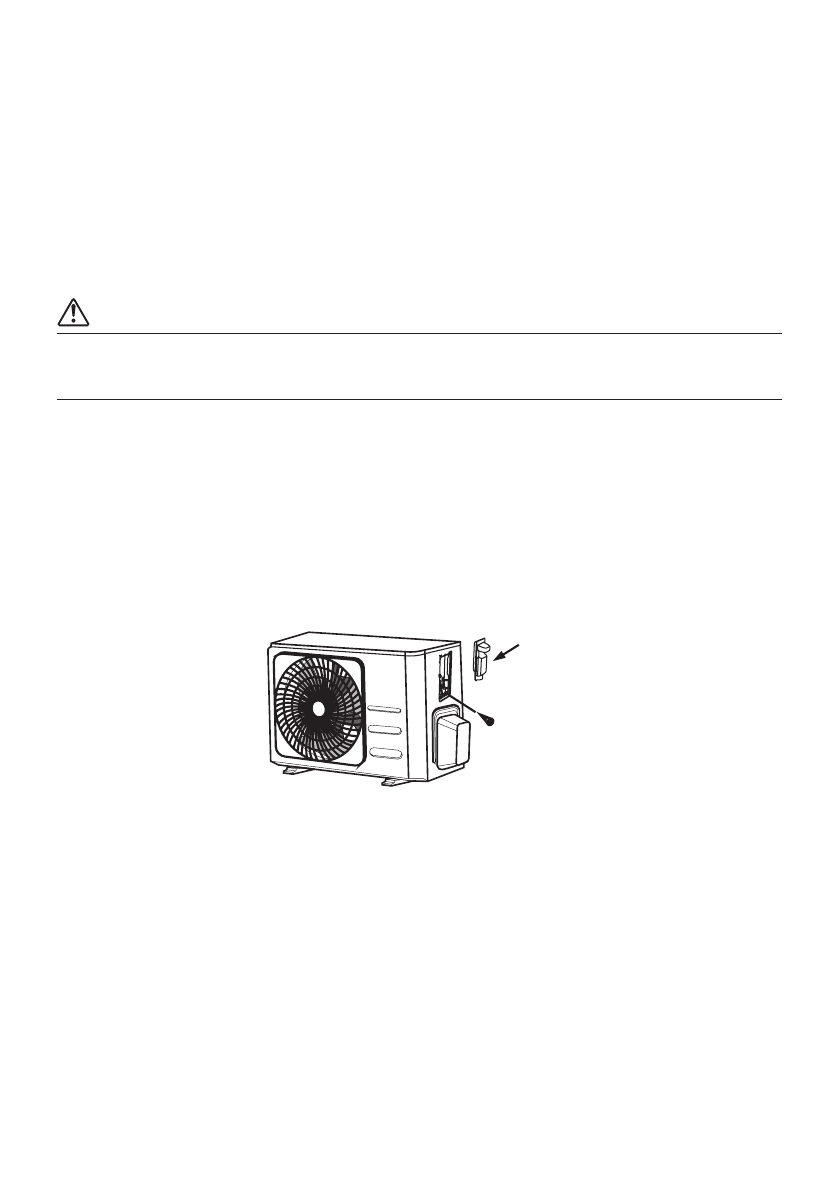

Если кабельный зажим выглядит, как показано на следующем рисунке, выберите соответству-
ющее проходное отверстие в зависимости от диаметра провода.
Крышка
Винт
