23

•  Закрепите монтажную пластину на стене с помощью прилагаемых винтов. Убедитесь в том, что монтажная

пластина плотно прилегает к стене.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН:

Если стена изготовлена из кирпича, бетона или подобных материалов, просверлите отверстия диаметром 5 мм
и  вставьте  в  них  прилагаемые  дюбели.  Затем  закрепите  монтажную  пластину  на  стене,  ввернув  винты  непо-
средственно в дюбели.

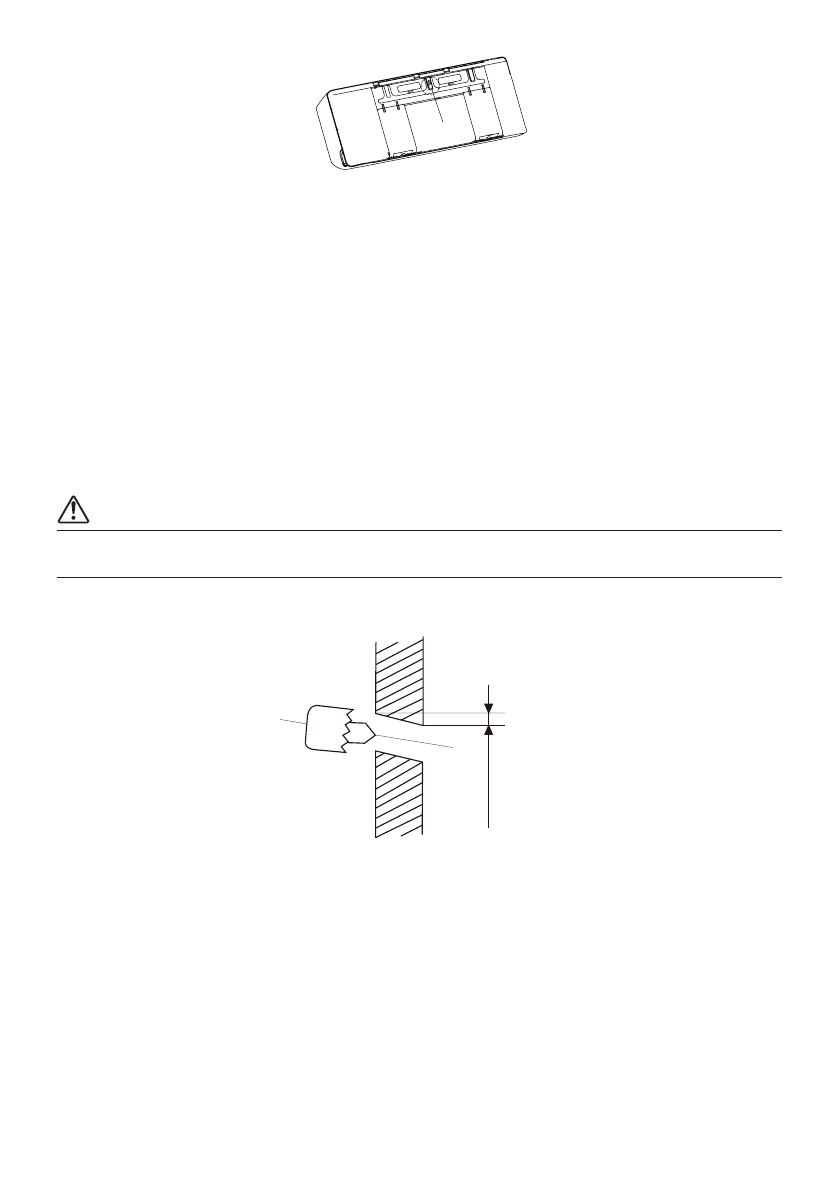

Шаг 3: Просверлить в стене отверстие для соединительного трубопровода

1.  Определите местоположение отверстия в стене, исходя из расположения монтажной пластины. См. раз-

дел «Размеры монтажной пластины».

2.  С помощью трубчатого сверла просверлите в стене отверстие диаметром 65 или 90 мм (в зависимости от

модели). Отверстие следует просверлить с небольшим наклоном вниз, чтобы наружный край отверстия
был ниже внутреннего края приблизительно на 5 - 7 мм. Это обеспечит свободный слив конденсата.

3.  Поместите в отверстие защитную манжету. Это защитит края отверстия и поможет герметизировать его

после завершения монтажа.

 ОСТОРОЖНО!

•  При  сверлении  отверстия  в  стене  соблюдайте  осторожность,  чтобы  не  повредить  проводку,  трубопро-

воды и другие чувствительные элементы.

РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ

Различные  модели  имеют  разные  монтажные  пластины.  В  соответствии  с  различными  требованиями  к  уста-
новке, форма монтажной пластины может слегка отличаться. Но монтажные размеры остаются такими же, как
для внутреннего блока соответствующего размера.

Например, сравните Тип А и Тип В:

Винт

Помещение

Стена

Улица

5 - 7 мм
