29

на заднюю сторону.

 ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ЭЛЕКТРОПРОВОДКИ

Порядок подключения электропроводки может несколько отличаться для разных блоков.

Шаг 7. Оберните трубопроводы и кабели

Прежде чем проложить трубопровод, дренажный шланг и сигнальный кабель через отверстие в стене, необхо-
димо связать их вместе. Это необходимо для экономии места, защиты и теплоизоляции.

1.  Свяжите вместе дренажный шланг, трубопроводы хладагента и сигнальный кабель, как показано ниже:

ДРЕНАЖНЫЙ ШЛАНГ ДОЛЖЕН НА ХОДИТЬСЯ ВНИЗУ

Убедитесь в том, что дренажный шланг находится в нижней части связки. Если дренажный шланг будет нахо-
диться  в  верхней  части  связки,  это  может  привести  к  переполнению  дренажного  поддона,  воспламенению
и повреждению за счет воздействия воды.

НЕ СПЛЕТАЙТЕ СИГНАЛЬНЫЙ КАБЕЛЬ С ДРУГИМИ ПРОВОДАМИ

При обвязке не сплетайте и не допускайте пересечения сигнального кабеля с другими проводами.

2.  С помощью липкой виниловой ленты прикрепите дренажный шланг к нижней стороне труб хладагента.
3.  С помощью теплоизолирующей ленты плотно обвяжите вместе сигнальный провод, трубы хладагента

и дренажный шланг. Повторно проверьте, что комплект связан.

НЕ ОБВЯЗЫВАЙТЕ КОНЦЫ ТРУБОПРОВОДА

Обматывая весь комплект, оставьте концы трубопровода свободными. Доступ к ним необходим для проверки
герметичности  при  завершении  монтажа  (см.  раздел  «Проверка  электрооборудования  и  отсутствия  утечек»
данного руководства).

Шаг 8: Установить внутренний блок
При монтаже нового соединительного трубопровода к наружному блоку выполните следующее:

1.  Если трубопроводы хладагента уже проведены через отверстие в стене, перейдите к шагу 4.
2.  В противном случае еще раз убедитесь в том, что концы труб хладагента герметично закрыты, чтобы

предотвратить проникновение в трубы грязи или посторонних предметов.

3.  Аккуратно проведите обвязанный комплект из труб хладагента, дренажного шланга и сигнального про-

вода через отверстие в стене.

4.  Закрепите верхнюю часть внутреннего блока за верхний крюк монтажной пластины.
5.  Прилагая небольшие усилия с левой и правой сторон блока, убедитесь в том, что блок надежно закреплен

на монтажной пластине. Блок не должен качаться или сдвигаться.

6.  Прикладывая равномерное усилие, потяните вниз за нижнюю половину блока. Продолжайте тянуть блок

вниз, пока он не закрепится за крюки, расположенные в нижней части монтажной пластины.

7.  Еще раз приложите небольшие усилия с левой и правой сторон блока и убедитесь в том, что блок

надежно закреплен на монтажной пластине.

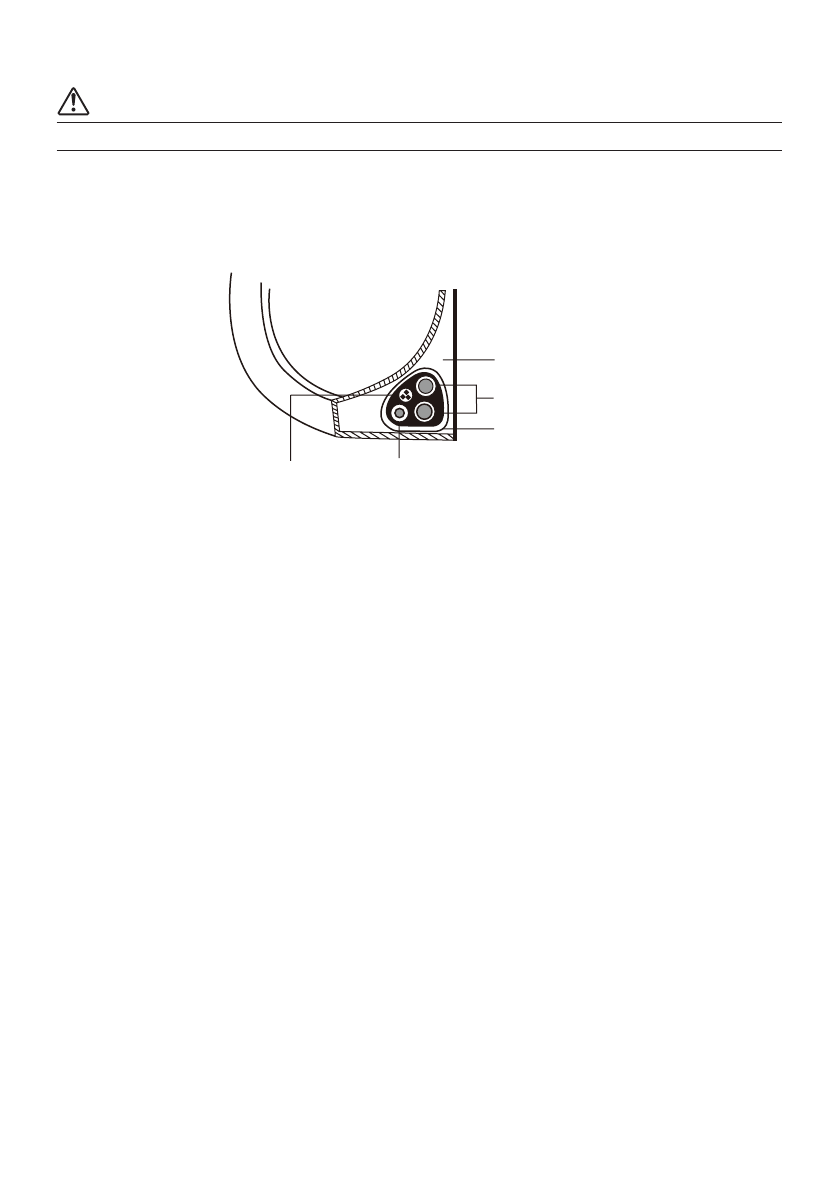

Пространство под блоком

Внутренний блок

Трубопровод хладагента

Изоляционная лента

Сигнальный провод

Дренажный шланг
