28
ВЫБОР ПРАВИЛЬНОГО ДСЕЧЕНИЯ ПРОВОДНИКОВ КАБЕЛЯ
Сечение проводников кабеля электропитания, сигнального кабеля, номиналы предохранителя и выключа-
теля определяются максимальным током, потребляемым блоком. Максимальный потребляемый ток указан на
табличке, расположенной на боковой панели блока.
ОПАСНО!
ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ ВЫПОЛНЕНА В СТРОГОМ СООТВЕТСТВИИ С ЭЛЕКТРИЧЕСКОЙ СХЕМОЙ,
РАСПОЛОЖЕННОЙ НА ЗАДНЕЙ СТОРОНЕ ФРОНТАЛЬНОЙ ПАНЕЛИ ВНУТРЕННЕГО БЛОКА.
1. Откройте переднюю панель внутреннего блока.
2. С помощью отвертки откройте крышку электрического щитка, расположенного с правой стороны блока.
Это откроет доступ к клеммной колодке.

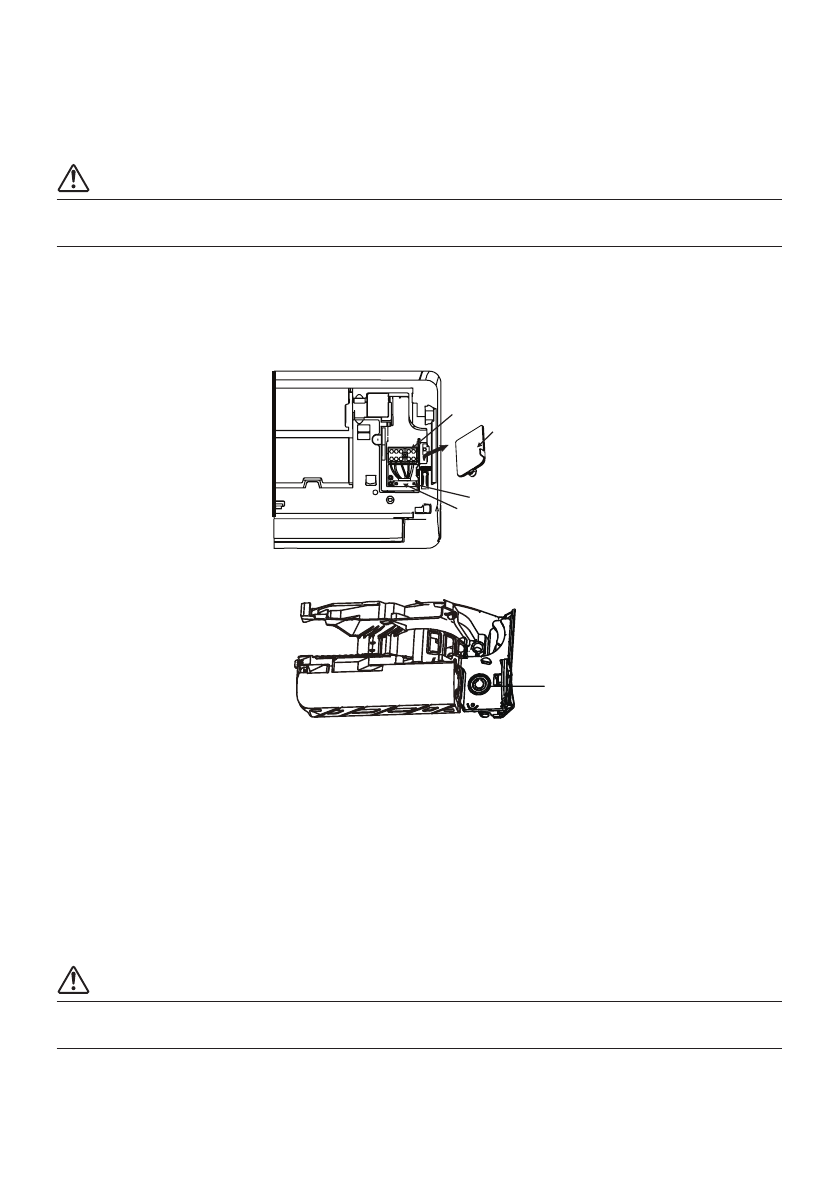

Вид спереди
Вид сзади (для определенных моделей)
ПРИМЕЧАНИЕ:
• Для блоков с кабелепроводом для присоединения кабеля снимите большую пластмассовую панель, чтобы
открыть паз, в который можно установить кабелепровод.
• Для блоков с пятижильным кабелем, снимите среднюю маленькую панель, чтобы создать паз, через кото-
рый можно вывести кабель.
• Если пластмассовую панель не удается удалить руками, используйте игловидные кусачки.
3. Отверните кабельный зажим, расположенный под клеммной колодкой, и отложите его в сторону.
4. Снимите пластмассовую панель, расположенную внизу блока с левой стороны, если смотреть с задней
стороны блока.
5. Проложите сигнальный провод через паз, с задней части блока вперед.
6. Стоя лицом к передней панели блока, подключите проводку в соответствии с электрической схемой внутреннего
блока, подключите U-образную клемму и надежно привинтите каждый провод к соответствующему контакту.
ОСТОРОЖНО!
Не меняйте местами фазовый и нулевой провода.
Это опасно и может привести к неисправности кондиционера.
7. Проверьте надежность всех соединений, затем прикрепите сигнальный кабель к блоку кабельным зажи-
мом. Надежно закрепите кабельный зажим винтами.
8. Установите на место крышку электрического щитка на передней стороне блока и пластмассовую панель
Клеммная колодка
Крышка электрического щитка
Винт
Кабельный зажим
Съемная панель
