19

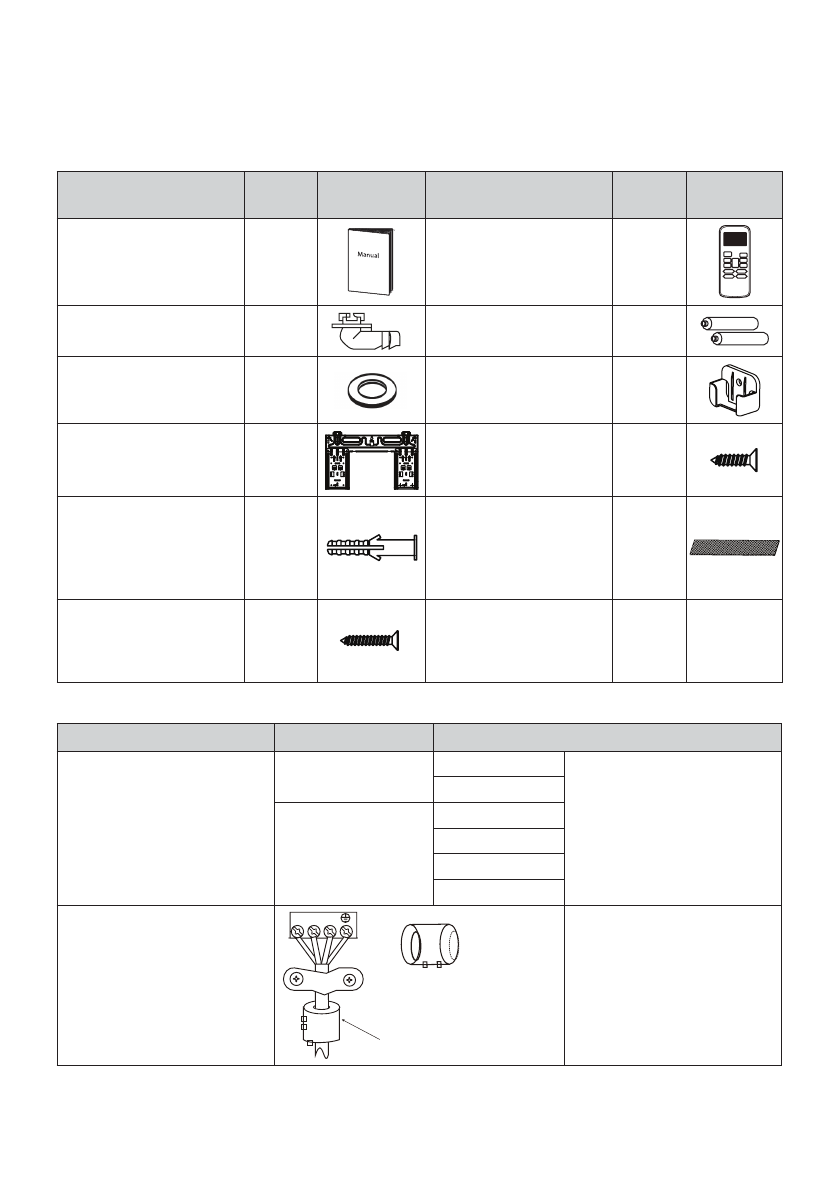

КОМПЛЕКТ ПОСТАВКИ
В комплект поставки кондиционера входят следующие принадлежности. Для монтажа кондиционера исполь-
зуйте все установочные детали и оборудование. Неправильный монтаж может привести к утечке воды, пора-
жению электрическим током и воспламенению, а также к отказу оборудования. Детали, не входящие в ком-
плект поставки кондиционера, необходимо приобрести дополнительно.
Наименования
принадлежностей
Кол-во
(шт.)
Внешний вид
Наименования
принадлежностей
Кол-во
(шт.)
Внешний
вид
Руководство
2
Пульт дистанционного
управления
1
Дренажный патрубок
1
Элементы питания
2
Уплотнительное кольцо
1
Держатель пульта дистан-
ционного управления
1
Монтажная пластина
1
Монтажные винты для
держателя ПДУ
2
Дюбель
5 - 8
(в зависи-
мости от
модели)
Малый фильтр (уста-
навливается сзади
основного воздушного
фильтра при монтаже
кондиционера).
1 - 2
(в зависи-
мости от
модели)
Винты для крепления
монтажной пластины
5 - 8
(в зависи-
мости от
модели)
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование
Внешний вид
Количество (шт.)
Комплект соединительных
труб
Жидкостная труба
Ø
6,35
Эти детали необходимо при-
обрести дополнительно. Про-
консультируйтесь с дилером
относительно нужного раз-
мера труб для приобретенного
вами кондиционера.
Ø
9,52
Труба газовой линии
Ø
9,52
Ø
12,7
Ø
16
Ø
19
Магнитное кольцо и лента
(если входят в комплект
поставки, установите на
соединительный кабель
в соответствии с электриче-
ской схемой).
1 2 3
Зависит от модели
Пропустите ленту
через отверстие
магнитного кольца,
чтобы зафиксировать
его на кабеле
Содержание
- 3 СОДЕРЖАНИЕ
- 4 ТЕХНИКА БЕЗОПАСНОСТИ; МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ; случае вращающиеся лопасти вентилятора могут причинить травму.; ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ЧИСТКЕ И УХОДЕ; вести к возгоранию или вызвать деформацию корпуса.
- 5 ПРАВИЛА ЭЛЕКТРОБЕЗОПАСНОСТИ; можно поражение электрическим током.; ОБРАТИТЕ ВНИМАНИЕ НА НОМИНАЛЫ ПРЕДОХРАНИТЕЛЯ; керамические предохранители.
- 6 МЕРЫ БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ; менее 1 метра от легковоспламеняющихся материалов.; ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ФТОРСОДЕРЖАЩИХ ГАЗОВ; но менее 50 тонн эквивалента CO; ОПАСНО! ДЛЯ ОБОРУДОВАНИЯ, ИСПОЛЬЗУЮЩЕГО Х ЛАДАГЕНТ R32
- 8 ОСОБЕННОСТИ И ХАРАКТЕРИСТИКИ
- 11 У мульти-сплит систем следующие функции отсутствуют:; ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО УГЛОВ ОТК ЛОНЕНИЯ ЖАЛЮЗИ; Диапазон
- 12 Рис. В; ОБСЛУЖИВАНИЕ И ПРОФИЛАКТИКА; Чистка внутреннего блока
- 13 Выступы фильтра
- 14 дистрибьютора или специалистами, имеющими надлежащую лицензию.
- 15 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
- 17 Поиск и устранение неисправностей
- 20 КРАТКОЕ ИЗЛОЖЕНИЕ ПОРЯДКА МОНТАЖА: ВНУТРЕННИЙ БЛОК
- 21 КОМПОНЕНТЫ КОНДИЦИОНЕРА; ПРИМЕЧАНИЕ
- 22 МОНТАЖ ВНУТРЕННЕГО БЛОКА
- 26 Шаг 5: Присоединить дренажный шланг; в теплоизолирующую трубку из вспененного материала.; ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО РАСПОЛОЖЕНИЯ ДРЕНАЖНОГО ШЛАНГА; Дренажный шланг должен быть расположен, как показано ниже.
- 29 ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ЭЛЕКТРОПРОВОДКИ; вода через отверстие в стене.
- 30 Клин; трубопровода хладагента» данного руководства).; ВОЗМОЖНОСТЬ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ БЛОКА
- 31 МОНТАЖ НАРУЖНОГО БЛОКА; ЗАПРЕЩАЕТСЯ устанавливать блок в следующих местах:; устанавливайте блок так, чтобы вентилятор; лева; ава; см спереди
- 32 Сильный ветер
- 34 ПРИ СВЕРЛЕНИИ БЕТОНА РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ОЧКИ.; место и забейте анкерные болты в стену.; Шаг 4: Подключить сигнальный и силовой кабели
- 35 каждого провода к соответствующему контакту.; Крышка
- 37 ПОДСОЕДИНЕНИЕ ТРУБОПРОВОДА ХЛАДАГЕНТА; Модель
- 40 Инструкции по присоединению трубопровода к наружному блоку; Valve cover; мендованным моментом.; УДЕРЖИВАЙТЕ КОРПУС ВЕНТИЛЯ К ЛЮЧОМ
- 41 УДАЛЕНИЕ ВОЗДУХА; Подготовка и меры предосторожности
- 43 ПРОВЕРКА ЭЛЕКТРООБОРУДОВАНИЯ И ОТСУТСТВИЯ УТЕЧЕК ГАЗА; Проверьте все соединения с конусными гайками и убедитесь в отсут-; ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ; Для проверки утечки газа используются два метода.
- 44 ТЕСТОВЫЙ ЗАПУСК; Инструкции по тестовому запуску
- 45 ЕСЛИ ТЕМПЕРАТ УРА ОКРУЖАЮЩЕЙ СРЕДЫ НИЖЕ 17 °C; Выполните тестовый запуск обычным образом.; Кнопка ручного управления
- 46 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 47 КЛАССЫ ЭНЕРГОЭФФЕКТИВНОСТИ; . Европейская Комиссия установила, что; ОБОЗНАЧЕНО ГОДОВОЕ ПОТРЕБЛЕНИЕ ЭНЕРГИИ; Теплоотдача блока в кВт в режиме нагрева при полной нагрузке.
- 48 ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ; Особые правила реализации не предусмотрены.
