28.

Электрический кондиционер воздуха мобильного типа

RU

Рис.3.

А

В

Рис.5.

Рис.6.

Рис.7.

Рис.4.

Положение
компенсационной
заглушки

Крышка
адаптера

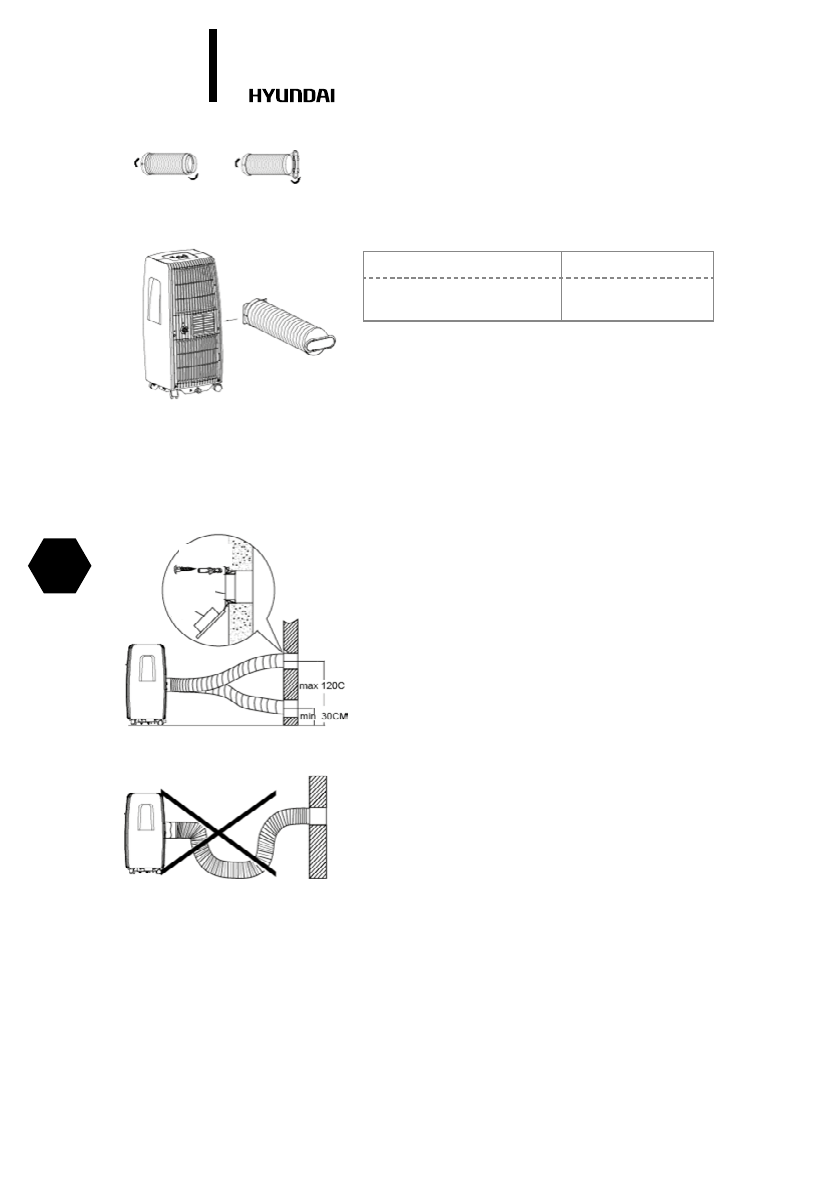

Установка воздуховода для отработанного

воздуха

Воздуховод для отработанного воздуха и адаптер

должны быть установлены или сняты в соответствии с

режимом эксплуатации.

1.Установите оконный Адаптер В на шланг для

отработанного воздуха, как показано на Рис. 3 или

Рис. 4. Обратитесь к предыдущим страницам для

получения информации об установке оконного набора.
2. Вдавите воздуховод для отработанного воздуха в

воздуховыпускное отверстие в направлении стрелки

(См. Рис. 5).

Воздуховод для отработанного воздуха можно

установить в стену

(Не применимо к устройствам без адаптера А,

компенсационных заглушек и деревянных винтов в

качестве принадлежностей).
1. Подготовьте отверстие в стене. Установите

Адаптер А на стену (снаружи) при помощи заглушек

и деревянных винтов, удостоверьтесь в надежном

закреплении. (См. Рис. 6)
2. Прикрепите воздуховод для отработанного воздуха

к установленному адаптеру B (закругленное отверстие)

к стене адаптера А.

Примечание:

Закройте отверстие при помощи крышки адаптера,

когда устройство не используется.
Воздуховод можно умеренно сжимать или

растягивать в соответствии с требованием по

установке, но желательно, чтобы длина воздуховод

была минимальной.

ВНИМАНИЕ:

НЕ ПЕРЕГИБАЙТЕ ВОЗДУХОВОД (СМ. Рис. 7)

ПРЕДУПРЕЖДЕНИЕ:

Для надлежащей работы вытяжной системы,

убедитесь, что рядом с воздуховыпускным отверстием

воздуховод для отработанного воздуха нет никаких

предметов (в радиусе 500 мм).

Режим ОХЛАЖДЕНИЕ, АВТО

Установить

Режим ВЕНТИЛЯТОР,
ОСУШЕНИЕ

Снять
