VAM150+250FC
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4P415946-1 – 2015.08
Руководство по монтажу
6
ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА
ПОДКЛЮЧЕНИЕ ПРОВОДКИ
■
Произведите подключение проводов в соответствии со
схемой каждой системы.
■
Выполнение любых работ по электрическому монтажу
следует доверять только электрику с соответствующим
допуском.
■
Все поставляемые на местном уровне детали и материалы
и
выполняемые
электрические
работы
должны
соответствовать местным нормам.
■
Используйте только медные провода.
Подключение проводки
■
В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими нормативами.
Не включайте главный выключатель до выполнения всей
проводки.
■
Для подачи питания в блоки одной и той же системы может
быть использован один выключатель. Однако, следует
тщательно выбирать разветвительные переключатели и
выключатели разветвительных цепей.
■
Установите в электрическую проводку каждого блока
выключатель и предохранитель, как показано на схеме.
■
Не забудьте подключить электрическое заземление.

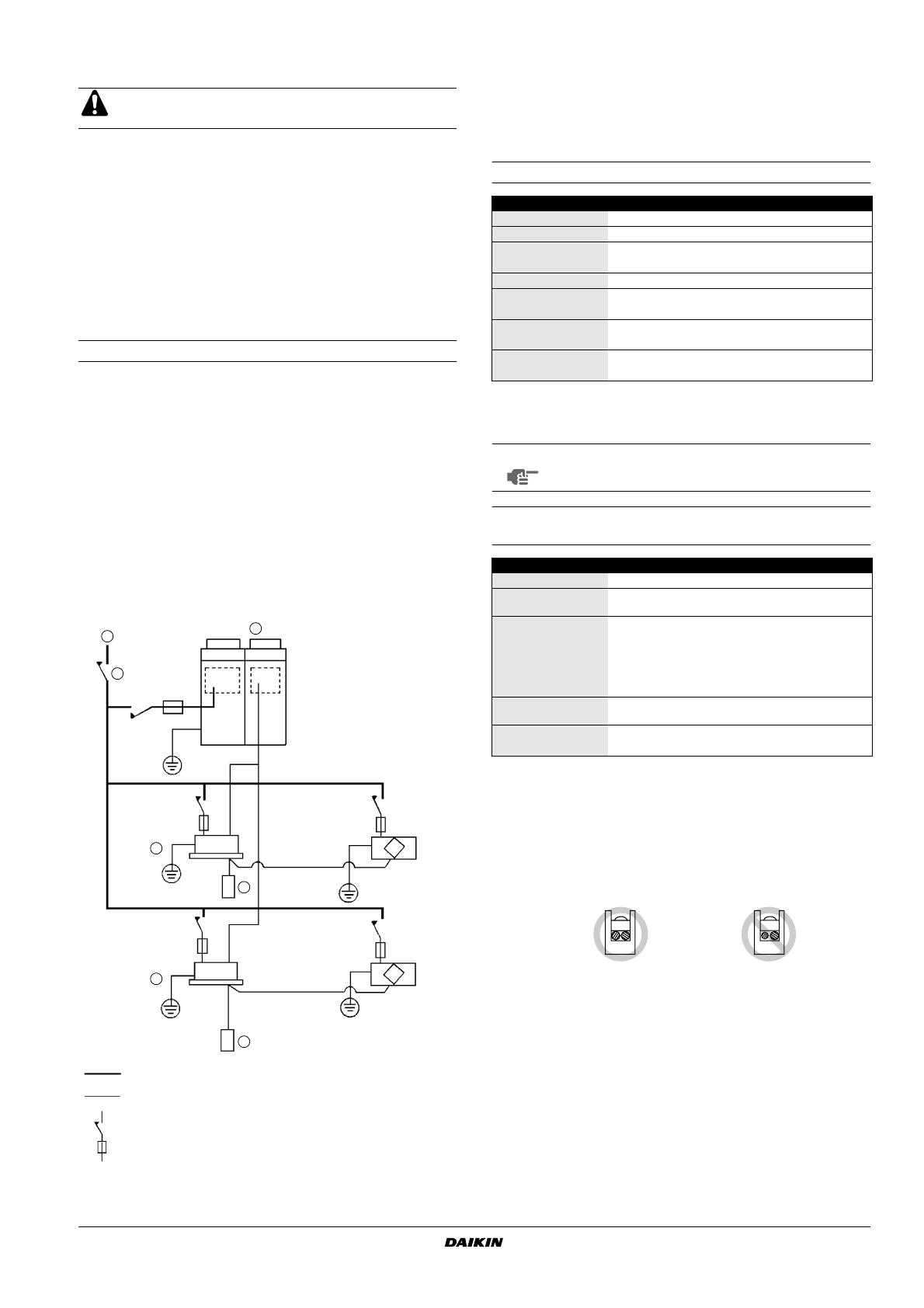

ПРИМЕР ПОЛНОЙ СИСТЕМЫ
Спецификация на электрические компоненты
Спецификация на предохранители и провода местной
поставки
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1
Не присоединяйте провода разного сортамента к одному и
тому же выводу источника питания. Непрочное соединение
могут привести к перегреву.
При подключении нескольких проводов к проводке
источника
питания
следует
использовать
провод
сортамента 2 мм
2
(
Ø1
,6)
2
Следите за тем, чтобы суммарный ток переходной проводки
между комнатными блоками составлял менее 12А.
При использовании двух проводов подачи питания
диаметром более 2 мм
2
(
Ø
1,6) произведите ответвление
линии снаружи клеммной колодки блока в соответствии со
стандартами на электрическое оборудование.
Ответвление необходимо помещать в оболочку с целью
обеспечения уровня изоляции, не меньшего степени
изоляции электрической проводки самого источника
питания.
3
Не присоединяйте различающиеся по сортаменту провода
к одной и той же клемме заземления. Неплотные
соединения могут привести к нарушению защиты.
Доступу
к
оконечным
устройствам
должно
предшествовать отключение всех цепей питания.
Проводка источника питания
Проводка цепи передачи
Выключатель
Предохранитель
VRV
VRV
VRV
HRV
HRV
1
2
2
3
4
5
5
1
Наружный блок
2
Комнатный блок
3
Источник питания
4
Основной выключатель
5
Удаленный контроллер
VAM
150F
250F
Модель
Тип
JVE, 5VE
50 Hz
Источник питания Макс.264B Мин.198B
60 Hz
Источник питания Макс.242B Мин.198B
Источник питания
(*)
(*) MCA: Миним. Ток Цепи (A)
MFA: Макс. Амперы Предохранителя (A)
KW: Номинальная Выходная Мощность (kW)
FLA: Полная Нагрузка в Амперах (A)
MCA
(A)
0,9
0,9
MFA
(A)
16
16
Двигатель
вентилятора
KW
(kW)
0,03x2
0,03x2
FLA
(A)
0,4x2
0,4x2
ПРИМЕЧАНИЕ
Для получения подробной информации обратитесь
к разделу ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
VAM
150F
250F
Тип
JVE, 5VE
Проводка источника
питания
предохранители
провода местной
поставки
16 A
Провод
H05VV-U3G
Диаметр
Диаметр провода должен соответствовать местным
нормативам
Проводка цепи
передачи
Провод
Экранированный провод (2-жильный)
Диаметр
0,75-1,25мм
2
Провода того же самого сортамента Провода различного сортамента
