Руководство по монтажу
3
VAM150+250FC
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4P415946-1 – 2015.08
■

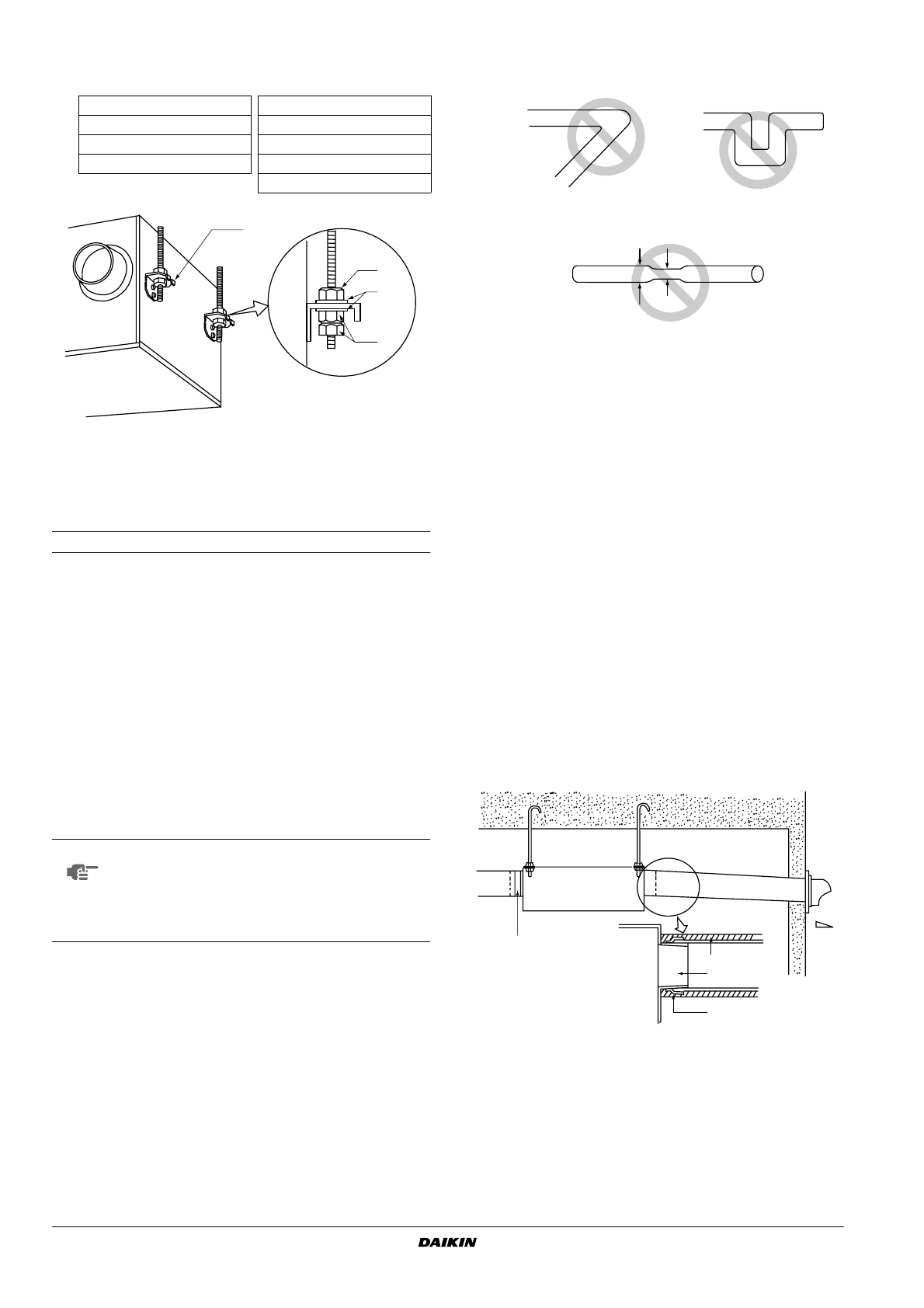

Установка соединительных фланцев трубопровода
Закрепите
прилагаемые
соединительные
фланцы
трубопровода с помощью винтов (принадлежности).
Установка HRV
■
Заранее установите анкерный болт (M10-12).
Вставьте металлический подвесной кронштейн через
анкерный болт и закрепите анкерный болт с помощью
шайбы и гайки.
(Перед
установкой
проконтролируйте
отсутствие
посторонних объектов (типа остатков винила и бумаги)
внутри корпуса вентилятора.)
■
Металлический
подвесной
кронштейн
установлен
с верхней стороны стандартного блока.
Если анкерный болт длинный, его необходимо установить
с нижней стороны блока.
(Не забудьте привинтить удаленный установочный винт,
расположенный сверху, чтобы предотвратить утечку
воздуха.)
Надлежащим образом установите предупредительный
шильдик трубопровода с внутренней стороны (SA
·
RA) и
наружной стороны (EA
·
OA).
ПРИСОЕДИНЕНИЕ ТРУБОПРОВОДА
Запрещается подключать трубопроводы следующим образом:
1
Минимальные радиусы изгиба гибких трубопроводов
таковы:
трубопровод 300 мм: диаметр 200 мм
трубопровод 375 мм: диаметр 250 мм.
2
Для
предотвращения
утечки
воздуха
обмотайте
алюминиевую ленту вокруг секции после подсоединения
соединительного фланца трубопровода и трубопровода.
3
Установите отверстие внутреннего воздухозаборника как
можно дальше от отверстия для выпуска и всасывания.
4
Используйте
трубопровод,
предназначенный
для
используемой модели блока. (Смотрите габаритный
чертеж.)
5
Установите два наружных трубопровода с наклоном вниз
(наклон 1/50 или более) для предотвращения попадания
дождевой воды. Кроме того установите изоляцию на оба
трубопровода для предотвращения образования росы.
(Материал: стекловата толщиной 25 мм).
6
Если уровень температуры и влажности в зоне потолка
всегда является высоким, в зоне потолка необходимо
установить вентиляционное оборудование.
7
Обеспечьте электрическую изоляцию трубопровода и
стены, если металлический трубопровод должен проходить
через металлическую решетку, проволочную решетку или
металлическую обшивку деревянной несущей стены.
VAM150
прилагаются 16 винтов
VAM650
прилагаются 24 винтов
VAM250
прилагаются 16 винтов
VAM800
прилагаются 24 винтов
VAM350
прилагаются 16 винтов
VAM1000 прилагаются 24 винтов
VAM500
прилагаются 16 винтов
VAM1500 прилагаются 24 винтов
VAM2000 прилагаются 24 винтов
1
Потолочный крюк
2
Гайка
3
Шайба
4
Ходовая гайка из двух полугаек
ПРИМЕЧАНИЕ
Удалите две крепежные металлические детали,
используемые для транспортировки, если они
мешают проведению установки. (Не забудьте
привинтить
удаленный
установочный
винт,
расположенный на боковой стороне корпуса,
чтобы предотвратить утечку воздуха.)
1
2
3
4
Экстремальный изгиб
Запрещается изгибать
трубопровод под углом более 90°
Множественный изгиб
Уменьшите диаметр подключаемого трубопровода.
(Не уменьшайте наполовину диаметр трубопровода.)
1
Алюминиевая лента (местная поставка)
2
Изоляционный материал (местная поставка)
3
Соединительный фланец трубопровода (дополнительно)
4
Наклон: более 1/50
HRV
1
2
3
1
4
