Руководство по монтажу
19
VAM150+250FC
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4P415946-1 – 2015.08

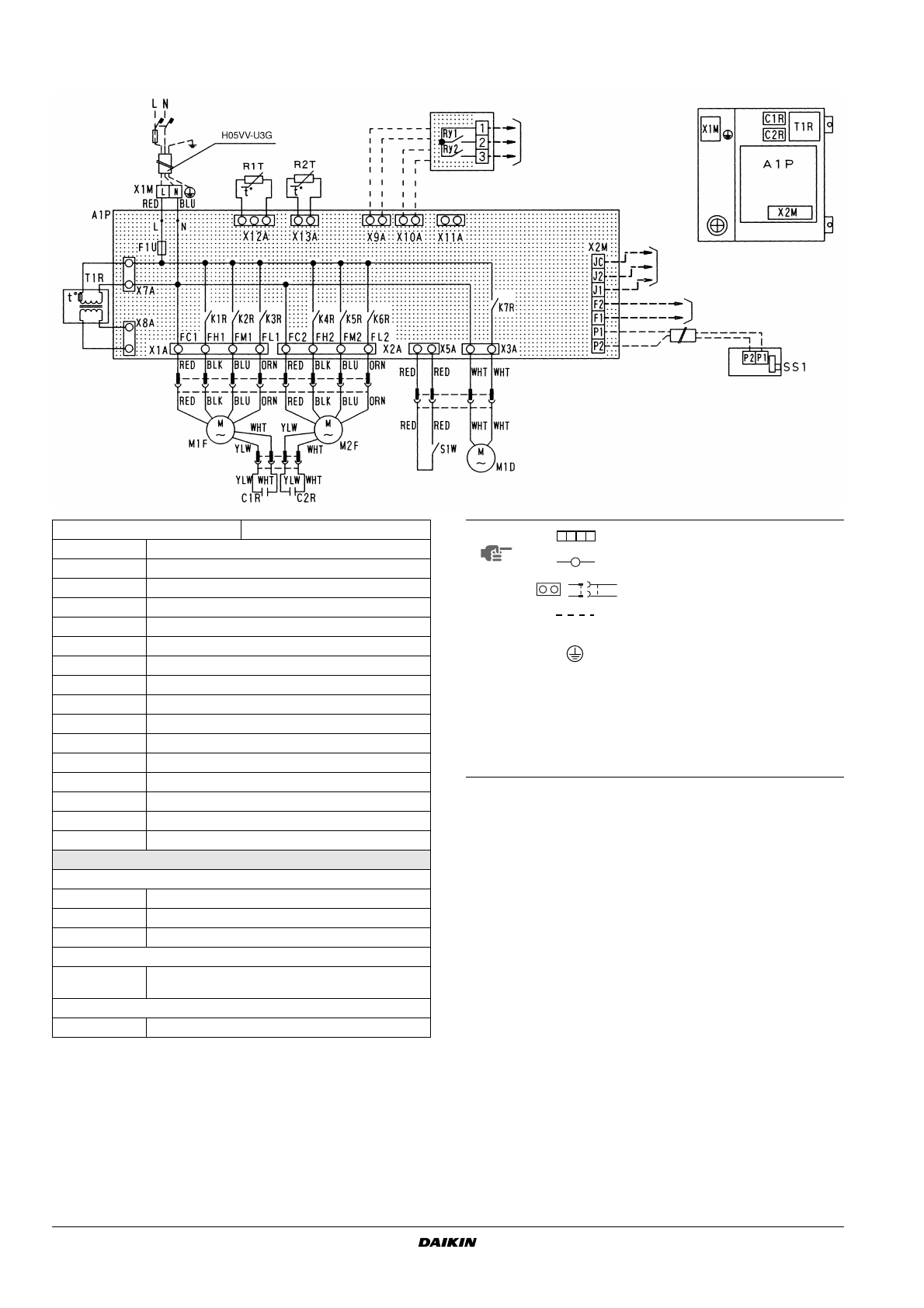

СХЕМА ЭЛЕКТРИЧЕСКОГО МОНТАЖА
ИСТОЧНИК
ПИТАНИЯ
ОДНОФАЗНЫЙ
220-240/220 B
50/60Hz
ВНЕШНИЕ ВЫХОДНЫЕ
КЛЕММЫ
АДАПТЕР ПРОВОДКИ
(ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ) (KRP50-2)
ВХОДНЫЕ КЛЕММЫ,
РАСПОЛОЖЕННЫЕ НА
ПЕРЕДНЕЙ СТОРОНЕ СНАРУЖИ
КЛЕММЫ
ЦЕНТРАЛИЗОВАННОГО
УПРАВЛЕНИЯ
ДИСТАНЦИОННЫЙ
КОНТРОЛЛЕР
(ДОПОЛНИТЕЛЬНЫЕ
ПРИНАДЛЕЖНОСТИ)
РАСПPЕДЕЛИТЕЛЬНАЯ КОPОБКА
L - КРАСНЫЙ
N - СИНИЙ
A1P
ПЕЧАТНАЯ ПЛАТА
C1R-C2R
КОНДЕНСАТОР (M1F•M2F)
F1U
ПРЕДОХРАНИТЕЛЬ (250B, 10 A)
K1R-K3R
МАГНИТНОЕ РЕЛЕ (M1F)
K4R-K6R
МАГНИТНОЕ РЕЛЕ (M2F)
K7R
МАГНИТНОЕ РЕЛЕ (M1D)
M1D
ДВИГАТЕЛЬ (МОТОР ЗАДВИЖКИ)
M1F
ДВИГАТЕЛЬ (МОТОР ПРИТОЧНОГО ВЕНТИЛЯТОРА)
M2F
ДВИГАТЕЛЬ (МОТОР ВЫТЯЖНОГО ВЕНТИЛЯТОРА)
Q1L-Q2L
ТЕРМОВЫКЛЮЧАТЕЛЬ (MF1б2 ВСТРОЕННЫЙ)
R1T
ТЕРМИСТОР (ВОЗДУХ В ПОМЕЩЕНИИ)
R2T
ТЕРМИСТОР (НАPУЖНЫЙ ВОЗДУХ)
S1W
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
T1R
ТРАНСФОРМАТОР (ПОСТАВКА 220-240 B/22 B)
X1M
КЛЕММА (ИСТОЧНИК ПИТАНИЯ)
X2M
КЛЕММА (УПРАВЛЕНИЕ)
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
АДАПТЕР ПРОВОДКИ (KRP50-2)
Ry1
МАГНИТНОЕ РЕЛЕ (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ)
Ry2
МАГНИТНОЕ РЕЛЕ (РАБОТА УВЛАЖНИТЕЛЯ)
X9A•10 A
РАЗЪЕМ (KRP50-2)
ДИСТАНЦИОННЫЙ КОНТPОЛЛЕP
SS1
СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ОБЩИЙ/
ЧАСТИЧНЫЙ)
ДОПОЛНИТЕЛЬНЫЙ РАЗЪЕМ
X11A
РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ АДАПТЕРА)
ПРИМЕЧАНИЕ
КЛЕММА
ФИКСАТОР ПРОВОДА
РАЗЪЕМ
ЭЛЕКТРИЧЕСКИЙ МОНТАЖ НА
МЕСТЕ ЭКСПЛУАТАЦИИ
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
ОТОБРАЖАЕМЫЕ СИМВОЛЫ ОЗНАЧАЮТ СЛЕДУЮЩЕЕ:
BLK:
ЧЕРНЫЙ
RED:
КРАСНЫЙ
BLU:
СИНИЙ
WHT:
БЕЛЫЙ
YLW:
ЖЕЛТЫЙ
ORN:
ОРАЕНЖЕВЫЙ
GRN
ЗЕЛЕНЫЙ
,
