Руководство по монтажу
15
VAM150+250FC
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4P415946-1 – 2015.08
Система прямого подключения трубопровода для
системы эксплуатации группы 1
Соединения линий и установки переключателей на печатной
плате блока HRV должны совпадать с тем, что используется в
разделе "Стандартная система для системы группы 1"
Установите переключатели печатной платы блока HRV в
положения,
соответствующие
заводским
установкам
по
умолчанию.
1
Не забудьте в качестве первоначальной установки для
прямого подключения трубопровода выбрать установку:
Активизировано.
■
Если дистанционный контроллер для HRV еще не
подключен, первоначальные установки могут быть
выполнены с помощью дистанционного управления
контроллера. Установите номер режима на "17",
установка номера переключателя на "5" и установка
номера положения на "02" в соответствии с разделом
"Местная установка" на странице 10
.
■
В случае дистанционного контроллера для HRV
первоначальные установки могут быть выполнены с
помощью
дистанционного
контроллера
для
HRV.
Установите такие же самые значения, что указаны
выше, при использовании дистанционного контроллера
кондиционера
в
соответствии
с
процедурой
"Выполнение первоначальных установок" в руководстве
на дистанционное управление.
2
Установку других функций HRV следует произвести с
помощью того же самого метода, описание которого
приведено а разделе "Стандартная система для системы
группы 1".
Сопряженное управление при использовании более двух
групп
■
Установите
дополнительную
печатную плату адаптера
KRP2A61 дистанционного
управления на монтажное
основание блока HRV.
■
К клеммам F1 и F2 можно
подсоединить
максимум
64 кондиционера и блоков
HRV.
■
Используйте
удаленный
контроллер кондиционера
для
выполнения
первоначальных
установок.
Порядок действий
1
Переведите основной выключатель питания в нерабочее
положение.
2
Подключите дистанционный контроллер кондиционера.
3
Переведите основной выключатель питания в рабочее
положение.
4
Произведите
на
месте
установки
дистанционного
контроллера; установите блокировку коллективной зоны в
положение ВКЛЮЧЕНО. Произведите установки: Номер
режима: "17", установка номера переключателя: "8" и
установка номера позиции: "02".
5
Переведите основной выключатель питания в нерабочее
положение.
6
Отключите дистанционный контроллер..
Теперь производимые на месте установки завершены.
Для
увеличения
дистанционно
управляемой
скорости
воздушного потока при вентиляции со значения "Высокая" на
"Сверхвысокая"
подключите
дистанционный
контроллер
кондиционера к блоку HRV и произведите установки на месте.
(Обратитесь к пункту "Первоначальная установка" в параграфе
"Местная установка" на странице 10

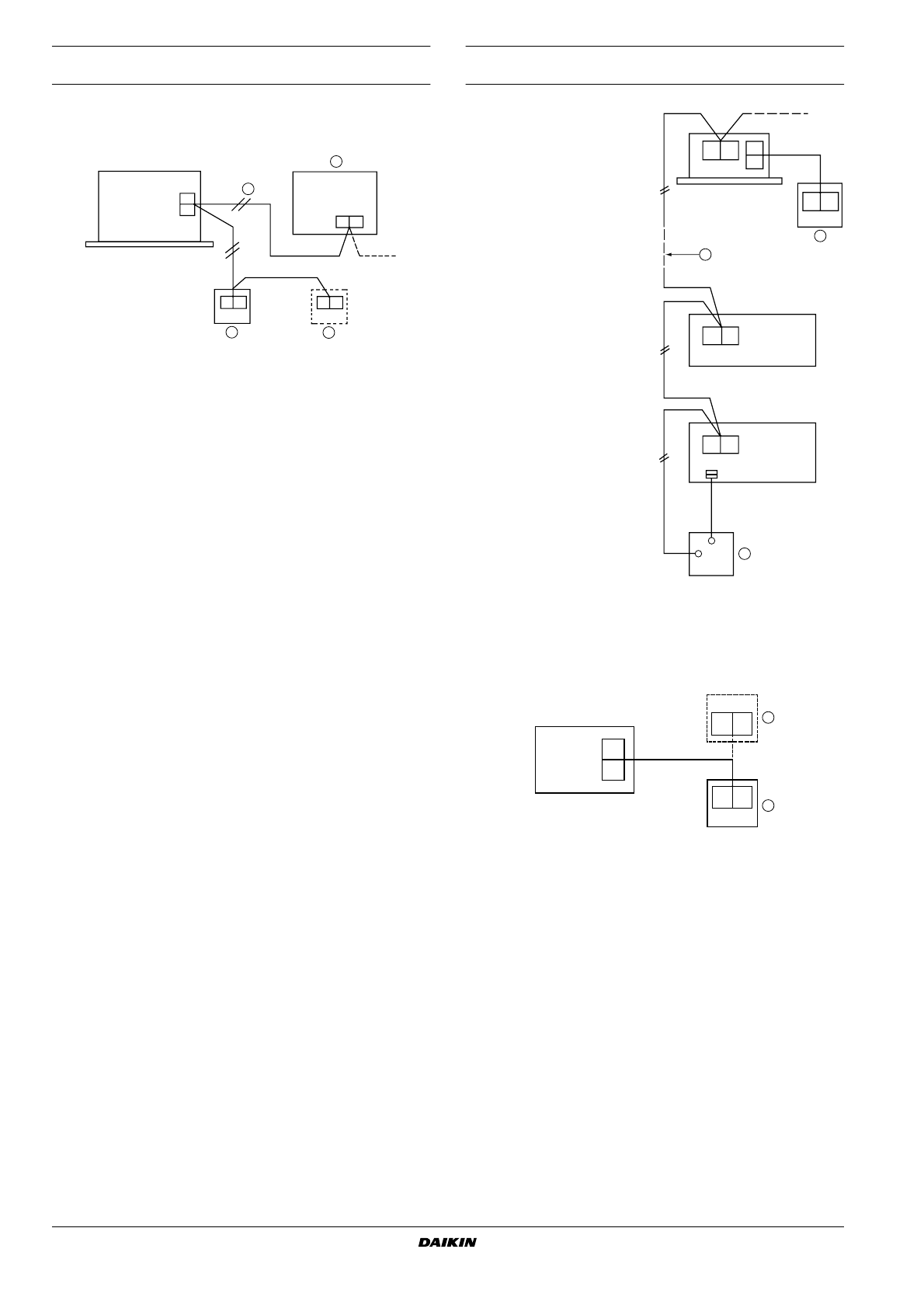

P1
P2
P1 P2
P1 P2
P1 P2
VRV
1
2
3
4
1
Дистанционный контроллер
кондиционера
3
Максимальная длина
соединительной линии: 500 м
2
Дистанционный контроллер
для HRV
4
Средняя (M) скорость
воздушного потока
1
Дистанционный
контроллер кондиционера
2
Длина соединительной
линии может быть
увеличена максимум
до 1000 м.
3
Дополнительный адаптер
дистанционного
управления KRP2A61
VRV
VRV
HRV 1
HRV 2
X11A
F1 F2
P1
P2
P1 P2
F1 F2
F1 F2
1
2
3
P1
P2
P1 P2
P1 P2
HRV 1
1
2
1
Дистанционный контроллер
кондиционера
2
Дистанционный контроллер
для HRV
