VAM150+250FC
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4P415946-1 – 2015.08
Руководство по монтажу
10

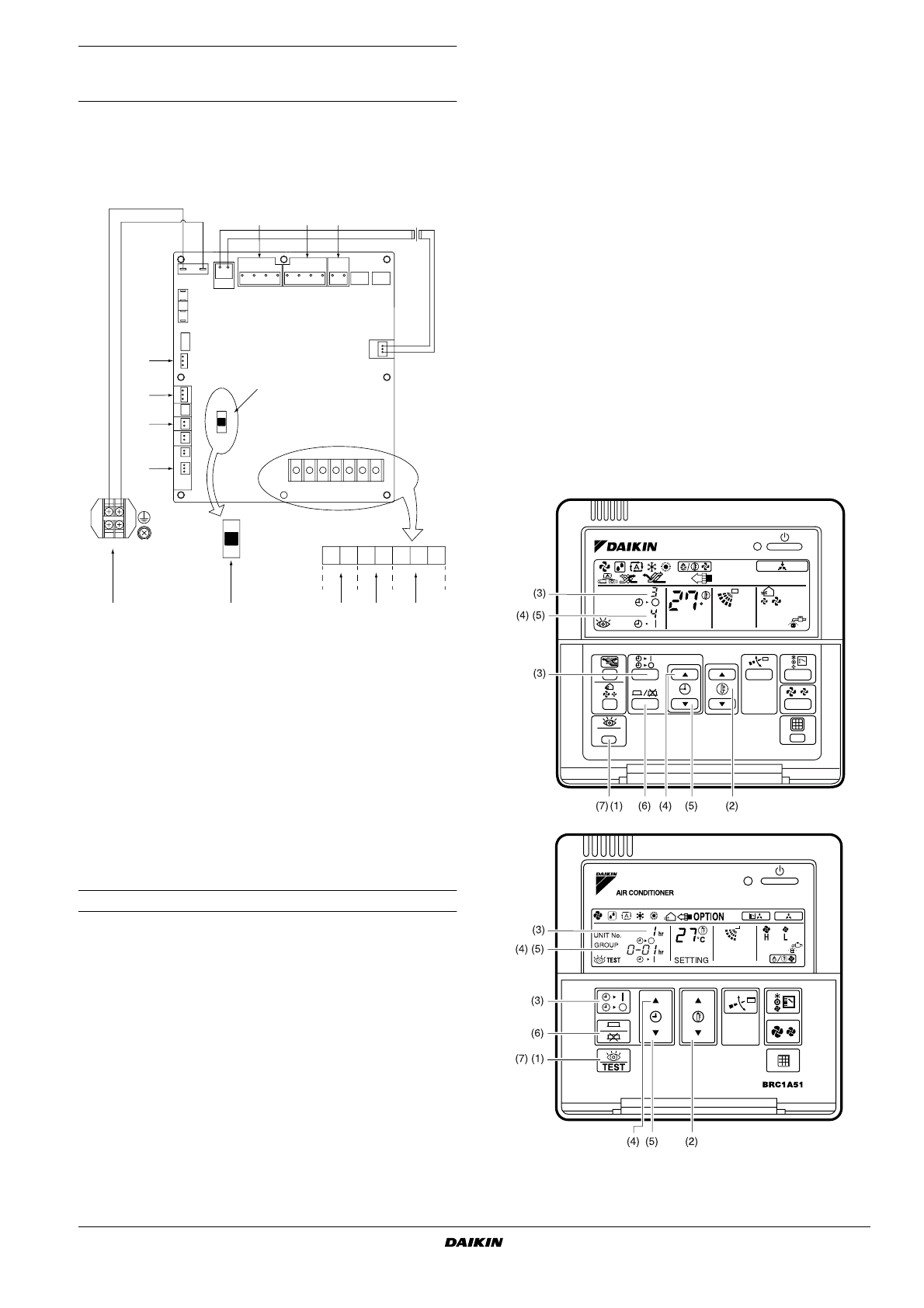

Подключение шнура электропитания, клеммы провода
управления и переключатели электронного блока
управления (печатная плата)
■
Подключите шнур электропитания к клеммам L и N.
■
Закрепите с помощью зажима шнур электропитания, как
показано на
"Открытие распределительной коробки" на
■
Не забудьте подключить электрическое заземление.
Местная установка
Использование дистанционного контроллера кондиционера
системы VRV для выполнения установок блока HRV
Первоначальная установка
1
Номера режимов 17, 18 и 19: групповое управление блоками
HRV.
2
Номера режимов 27, 28 и 29: индивидуальное управление
Процесс эксплуатации
Ниже
приводится
описание
процесса
эксплуатации
и
установок.
1
Когда блок находится в нормальном режиме, удерживайте
кнопку ОСМОТР/ИСПЫТАНИЕ нажатой в течение более
четырех секунд для того, чтобы войти в режим местной
установки.
2
С помощью кнопки НАСТРОЙКА ТЕМПЕРАТУРЫ выберите
требуемый "
номер режима
". (Отображаемый код мигает.)
3
Для выполнения установок для отдельных блоков в
режиме группового управления (при выборе режима № 27,
28 или 29) нажмите кнопку ВКЛ/ВЫКЛ НАСТРОЙКИ
ТАЙМЕРА для выбора "
номера блока
", для которого
необходимо произвести установки. (В этом процессе нет
необходимости, если установки производятся для всей
группы.)
4
Нажмите верхнюю часть кнопки ТАЙМЕР для выбора
"
установки номера переключателя
"
5
Нажмите нижнюю часть кнопки ТАЙМЕР для выбора
"
установки номера положения
".
6
Один раз нажмите кнопку ПРОГРАММА/ОТМЕНА для ввода
установок. (Отображаемый на дисплее код прекращает
мигать и горит постоянно.)
7
Нажмите кнопку ОСМОТР/ИСПЫТАНИЕ для возврата в
нормальный режим.
X3A
X2A
X1A
X7A
FuL
10A
X13A
X8A
X12A
X5A
X9A
KRP
50-2
SS1
X11A
X10A
L
N
L
N
H
M
L
P2
P1
F1
F2
J1
J2
JC
P2
P1
F1
F2
J1
J2
JC
SS1
H
M
L
16
15
14
17
7
6
5
4
1
3 2
12
11
10
9
8
13
1
Трансформатор
10
Задвижка
2
Вторичный
11
Термистор контроля воздуха
внутри комнаты
3
Первичный
12
Термистор контроля воздуха
снаружи
4
Приточный вентилятор
13
Воздушный поток
5
Вытяжной вентилятор
14
Дистанционный контроллер
6
Задвижка
15
Централизованное
управление
7
Источник питания
16
Внешний вход, не
находящийся под
напряжением
8
Клеммы
17
Заводская установка
Не забудьте подключить
электрическое заземление.
9
Для KRP50-2
TEST
C
hr
hr
TEST
NOT
AVAILABLE
L H
