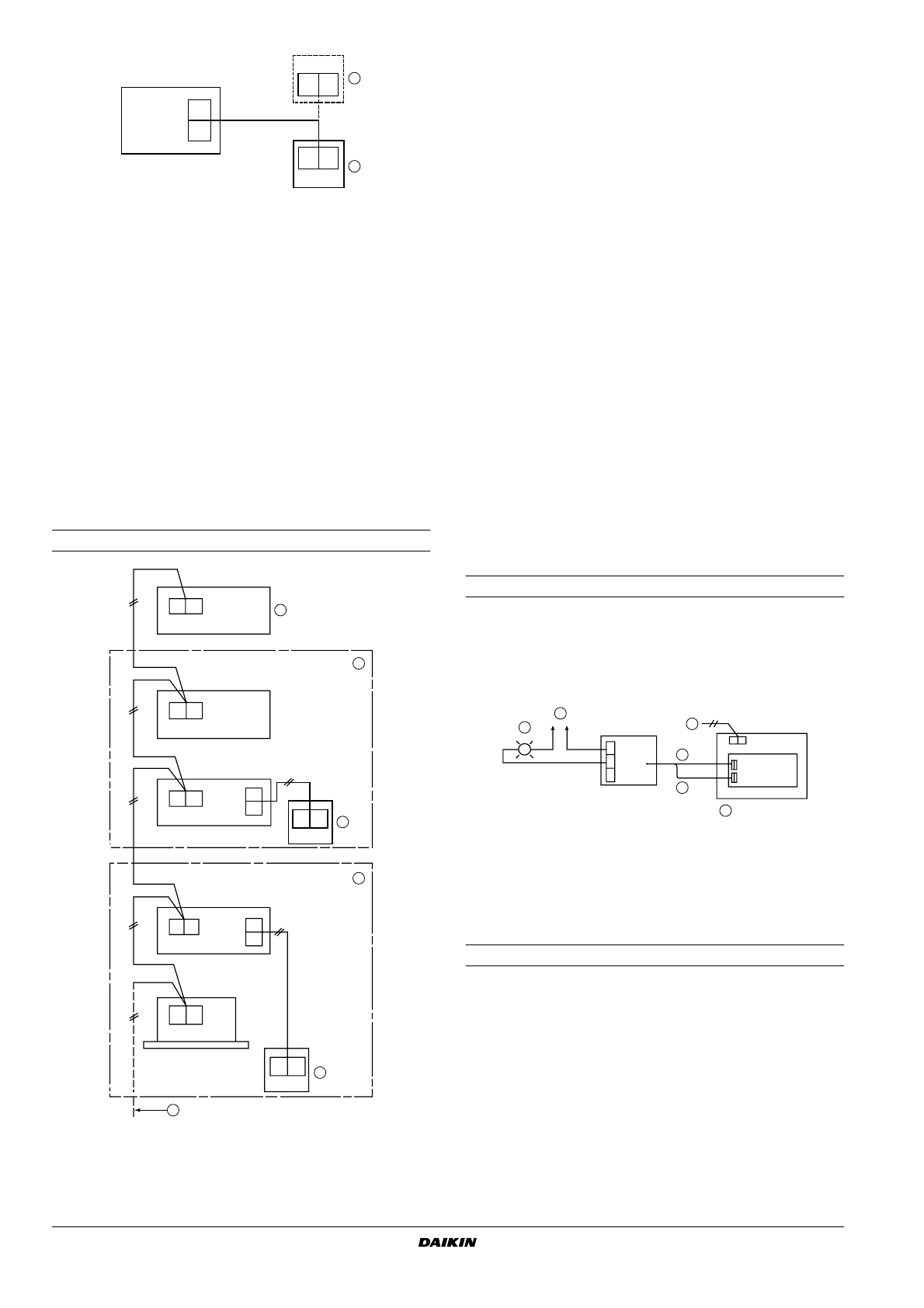

Руководство по монтажу
17
VAM150+250FC
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4P415946-1 – 2015.08
3
Основной
переключатель
питания
блока
HRV-1
и
контроллера
Включения/выключения
переведите
в
рабочее положение.
4
Установите номер центральной группы управления с
помощью
местной
установки
на
дистанционном
контроллере.
Номер режима: "00"
Номер центральной группы управления: "2-05"
5
Основной
переключатель
питания
блока
HRV
и
контроллера
Включения/выключения
переведите
в
нерабочее положение.
6
Отключите дистанционный контроллер.
На этом процесс установки завершается.
Что касается установки воздушного потока при вентиляции,
выполните действия, описание которых приведено в разделе
"Управление "Общее"" на странице 16
Система управления зоной
■
К клеммам F1 и F2 можно подсоединить максимум 64
кондиционера и блоков HRV.
■
Включение и выключение блоков HRV производится в
соответствии
с
командой
работы,
подаваемой
с
централизованного контроллера.
Зона 2
Блоки HRV работают в сопряженном с зоной режиме, как
описано
в
разделе
использовании более двух групп" на странице 15
. Что касается
первоначальной установки, выполните действия, описанные в
разделе.
■
Необходимо
назначить
номер
группы
центрального
управления для каждого блока HRV и кондиционера.
Что касается установки номера группы, обратитесь к
разделу "Установка номера централизованной группы
управления"
в
руководстве
на
централизованный
контроллер. Обратитесь к разделу
для
получения
информации относительно процедуры установки.
■
Что
касается
установки
воздушного
потока
при
вентиляции, выполните действия, описанные в разделе
"Управление "Общее"" на странице 16
.
■
Что касается установки зоны с централизованного
контроллера,
обратитесь
к
руководству
на
централизованный контроллер.
■
Централизованный контроллер можно использовать для
управления отдельными блоками зоны при выполнении
операции вентиляции.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Контроль работы
Функционирование блока HRV можно проконтролировать
снаружи путем подключения печатной платы адаптера
дистанционного управления KRP50-2 (опция).
Не забудьте подключить контактную колодку на печатной плате
адаптера дистанционного управления KRP50-2 (опция).
Операция воздухообмена
Назначения
В
сочетании
с
вентилятором
местной
вентиляции
(используемым, например, в туалете и на кухне) скорость
потока воздуха блока HRV выравнивается либо за счет работы
вентилятора, либо за счет выпуска.
Однако, поскольку напряжение между JC и J1 составляет 16В,
а в соответствующей схеме протекает малый ток (16B, 10 мА),
следует использовать реле, контактные точки которого имеют
низкое сопротивление.
Функции
Для предотвращения распространения запаха в обратном
направлении блок выполняет операции, предусмотренные для
случая перегрузки.
P1
P2
P1 P2
P1 P2
HRV 1
1
2
1
Дистанционный контроллер
кондиционера
2
Дистанционный контроллер
для HRV
F1 F2
F1 F2
F1 F2
F1 F2
F1 F2
P1 P2
P1
P2
P1 P2
P1
P2
HRV 1
HRV 2
HRV 3
VRV
1
2
5
3
4
3
1
Зона 1
4
Длина соединительной линии может быть
увеличена максимум до 1000 м.
2
Зона 2
5
Централизованный контроллер
(DCS302B61
3
Дистанционный
контроллер для HRV
L
L · N
X10A
X9A
KRP50-2
1
2
3
1
2
5
3
4
6
1
Печатная плата
4
Разъем 2P
2
Источник питания
5
Разъем 3P
3
Источник питания
6
Печатная плата
Адаптер проводки для дистанционного контакта KRP50-2 (опция)
(Устанавливается в распределительную коробку блока HRV)
