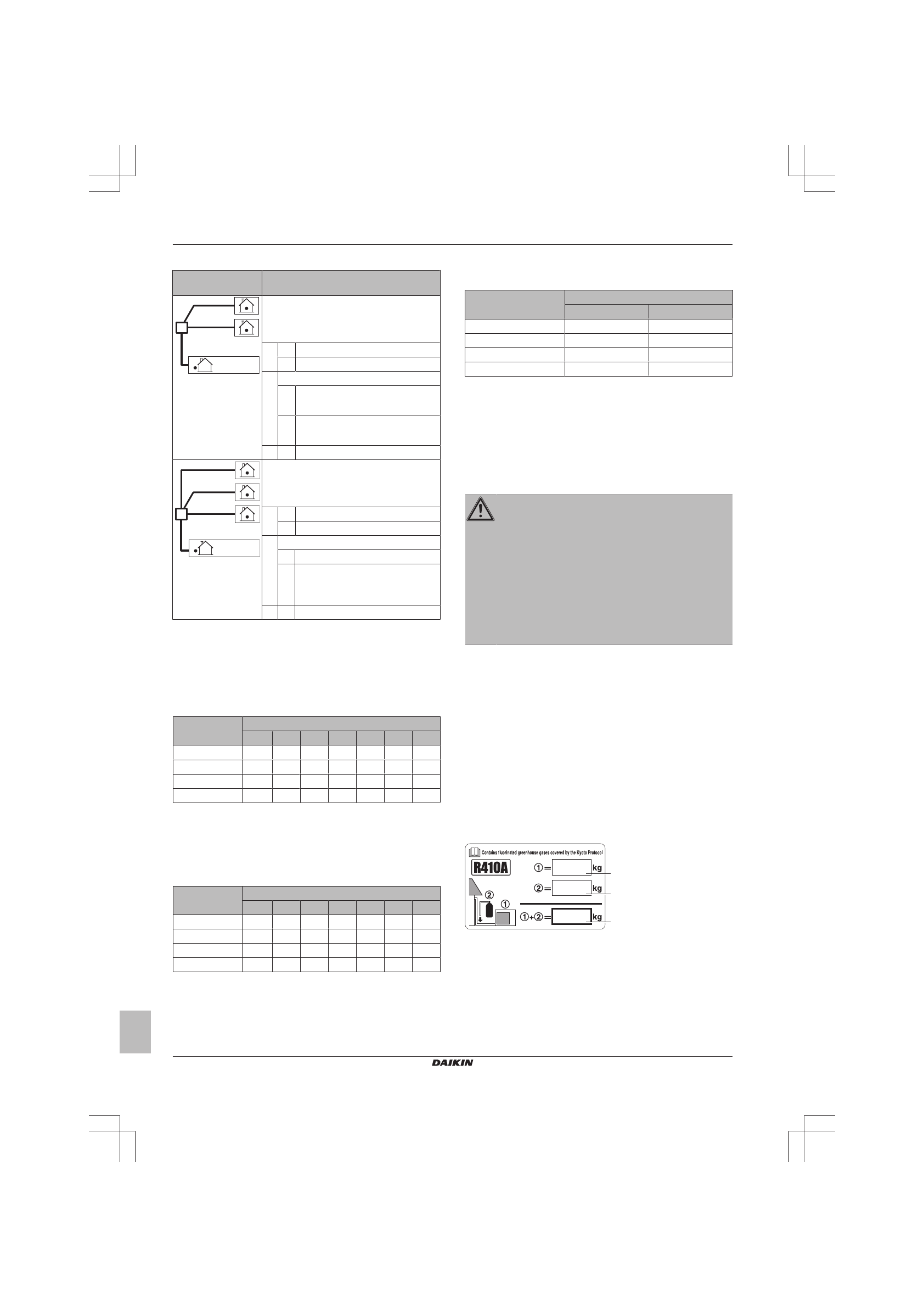

3 Монтаж

Руководство по монтажу

8

RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1

Кондиционеры типа «сплит­система»

4P385521­1 – 2014.08

Примеры

Компоновка

Дополнительное количество

хладагента (R)

L2=7 m

(Ø6.4 mm)
L3=5 m

(Ø6.4 mm)

L1=35 m (Ø9.5 mm)

RZQG100

Ситуация: Трубопровод жидкого
хладагента двойной компоновки,
состоящий из труб стандартного
диаметра

1 G1 Всего Ø9,5 => G1=35 м

G2 Всего Ø6,4 => G2=7+5=12 м

2 Ситуация: G1>30 м

R1 Длина=G1−30 м=5 м

=> R1=0,5 кг

R2 Длина=G2=12 м

=> R2=0,6 кг

3 R

R=R1+R2=0,5+0,6=1,1 кг

L2=20 m

(Ø6.4 mm)
L3=17 m

(Ø6.4 mm)
L4=17 m

(Ø6.4 mm)

L1=5 m (Ø9.5 mm)

RZQG125

Ситуация: Трубопровод жидкого
хладагента тройной компоновки,
состоящий из труб стандартного
диаметра

1 G1 Всего Ø9,5=> G1=5 м

G2 Всего Ø6,4 => G2=20+17+17=54 м

2 Ситуация: G1≤30 м (а G1+G2>30 м)

R1 R1=0,0 кг

R2 Длина=G1+G2−30 м=5+54−30=

29 м

=> R2=0,9 кг

3 R

R=R1+R2=0,0+0,9=0,9 кг

3.4.3

Расчёт объема полной перезаправки

Только  RZQG:  Если  длина  трубопровода  не  достигает  5  м,
необходима полная перезаправка блока.

Расчёт количества хладагента для полной перезаправки (кг)
трубопровода жидкого хладагента, состоящего из труб
стандартного диаметра

Модель

Длина (м)

(a)

5~10

(b)

10~20 20~30 30~40 40~50 50~60 60~75

RZQG71

1,9

2,4

2,9

3,4

3,9

—

—

RZQG100~140

3,0

3,5

4,0

4,5

5,0

5,5

6,0

RZQSG100+125

1,9

2,4

2,9

3,4

3,9

—

—

RZQSG140

3,0

3,5

4,0

4,5

5,0

—

—

(a)

Длина = L1 (спаренный вариант); L1+L2 (двойной,
тройной варианты); L1+L2+L4 (двойной спаренный
вариант)

(b)

Для RZQG: 3~10 м

Расчёт количества хладагента для полной перезаправки (кг)
трубопровода жидкого хладагента, состоящего из труб
увеличенного диаметра

Модель

Длина (м)

(a)

3~5

5~10 10~15 15~20 20~25 25~30 30~35

RZQG71

1,9

2,4

2,9

3,4

3,9

—

—

RZQG100~140

3,0

3,5

4,0

4,5

5,0

5,5

6,0

RZQSG100+125

—

2,4

2,9

3,4

3,9

—

—

RZQSG140

—

3,5

4,0

4,5

5,0

—

—

(a)

Длина = L1 (спаренный вариант); L1+L2 (двойной,
тройной варианты); L1+L2+L4 (двойной спаренный
вариант)

Расчёт количества хладагента для полной перезаправки (кг)
трубопровода жидкого хладагента, состоящего из труб
уменьшенного диаметра

Модель

Длина (м)

(a)

3~5

5~10

RZQG71

1,9

1,9

RZQG100~140

3,0

3,0

RZQSG100+125

—

1,9

RZQSG140

—

3,0

(a)

Длина = L1 (спаренный вариант); L1+L2 (двойной,
тройной варианты); L1+L2+L4 (двойной спаренный
вариант)

3.4.4

Заправка хладагентом: Подготовка

См.

"3.3.1  Проверка  трубопровода  хладагента:  Компоновка"  на

стр. 6

.

3.4.5

Для зарядки хладагента

ПРЕДУПРЕЖДЕНИЕ

▪ В  качестве  хладагента  используйте  только  R410A.

Другие

вещества

могут

вызвать

взрывы

и

несчастные случаи.

▪ R410A  содержит  имеющие  парниковый  эффект

фторсодержащие

газы,

на

которые

распространяется  действие  Киотского  протокола.
Значение  потенциала  глобального  потепления
составляет  1975.  НЕ  выпускайте  эти  газы  в
атмосферу.

▪ При  заправке  хладагентом  обязательно  надевайте

защитные перчатки и очки.

Предварительные  условия:

Перед  заправкой  хладагентом

обязательно  выполните  подсоединение  и  проверку  (на
герметичность,

с

вакуумной

осушкой)

трубопроводов

хладагента.

1

Подсоедините

баллон

с

хладагентом

к

сервисным

отверстиям  запорных  клапанов  обоих  трубопроводов
(жидкого и газообразного хладагентов).

2

Заправьте дополнительный объем хладагента.

3

Откройте запорные клапаны.

3.4.6

Нанесение этикетки с информацией о
фторированных газах,
способствующих парниковому
эффекту

1

Заполните этикетку следующим образом:

c

b

a

a

Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)

b

Заправленное дополнительное количество хладагента

c

Общее количество заправленного хладагента

2

Закрепите  заполненную  этикетку  внутри  изделия  рядом  с
его  заправочным  отверстием  (напр.,  на  внутренней
поверхности сервисной крышки).
