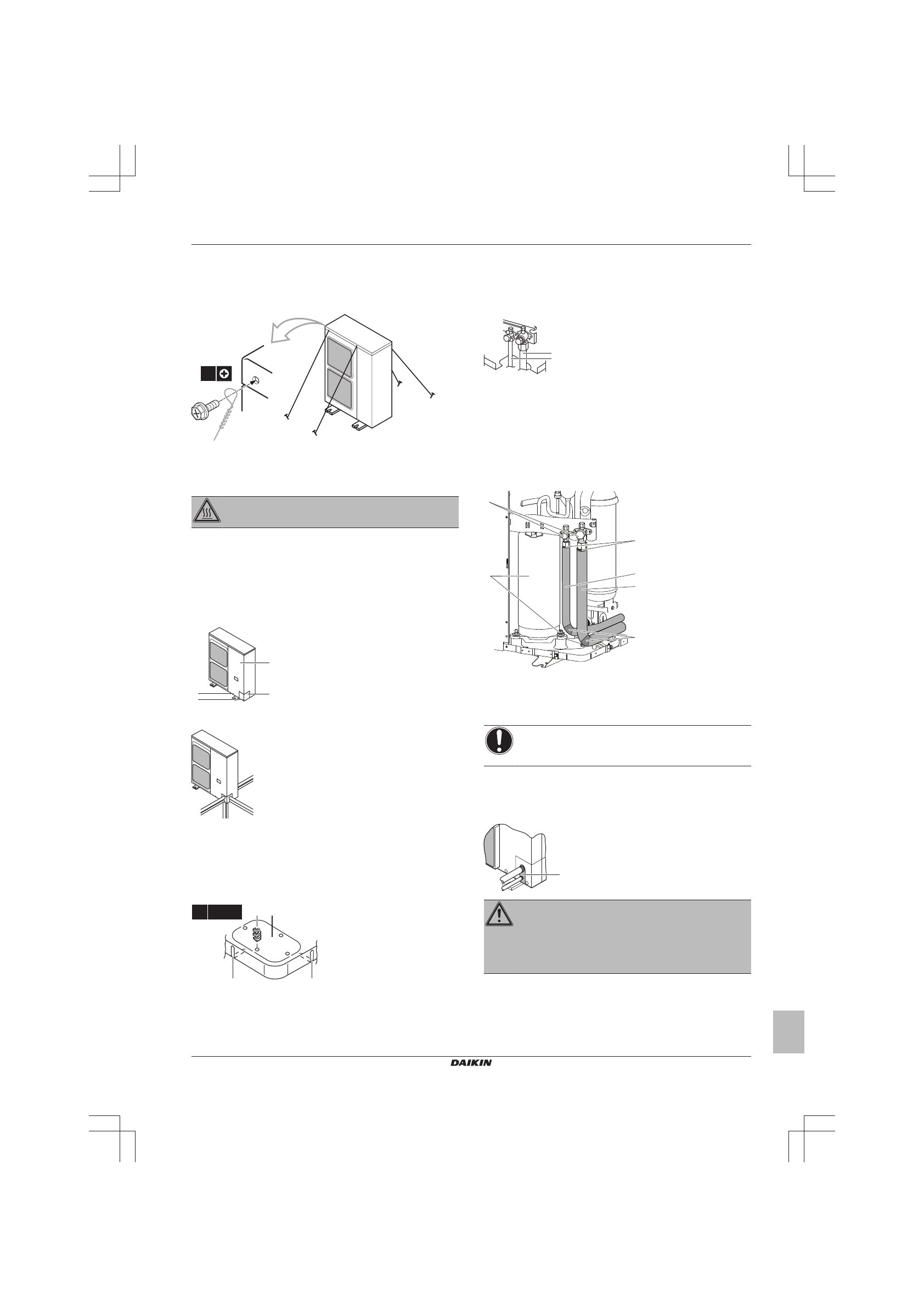

3 Монтаж

Руководство по монтажу

5

RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит­система»
4P385521­1 – 2014.08

3.1.4

Чтобы избежать опрокидывания
наружного агрегата

Подключение  кабелей  (приобретаются  по  месту  установки)
выполняется, как показано ниже:

4×

3.2

Соединение труб трубопровода
хладагента

ОПАСНО! РИСК ОЖОГОВ

3.2.1

Подсоединение трубопровода
хладагента к наружному блоку

1

Сделайте следующее:

▪ Снимите сервисную крышку (а) с винтом (b).
▪ Снимите  крышку  входного  отверстия  трубопровода  (c)  с

винтом (d).

c

a

b

d

2

Наметьте схему прокладки трубопровода (a, b, c или d).

a

b

c

d

3

Если

выбрана

схема

прокладки

трубопровода,

направленная вниз:

▪ Просверлите  (a,  4×)  и  высвободите  выбивное  отверстие

(b).

▪ Срежьте кромки (c) ножовкой.

c

c

b

a

4× Ø6 mm

4

Сделайте следующее:

▪ Подсоедините

стопорный

клапан

к

трубопроводу

жидкого хладагента (a).

▪ Подсоедините

стопорный

клапан

к

трубопроводу

газообразного хладагента (b).

a

b

5

Сделайте следующее:

▪ Заизолируйте трубопроводы жидкого (a) и газообразного

(b) хладагентов.

▪ Намотав  на  изгибы  теплоизоляционный  материал,

покройте его виниловой лентой (c).

▪ Проследите за тем, чтобы трубы нигде не соприкасались

с деталями компрессора (d).

▪ Плотно  заделайте  концы  изоляции  (герметиком  и  т.п.)

(е).

d

e

f

b

a

c

6

Если  наружный  блок  установлен  выше  внутреннего,
закройте  запорные  клапаны  (f,  см.  выше)  герметичным
материалом  во  избежание  просачивания  конденсата  с
запорных клапанов во внутренний блок.

ПРИМЕЧАНИЕ

Любые  открытые  трубы  подвержены  образованию
конденсата.

7

Установите  на  место  сервисную  крышку  и  крышку  входного
отверстия трубопровода.

8

Плотно  заделайте  все  зазоры  (по  образцу  a)  во  избежание
проникновения в систему снега и насекомых.

a

ПРЕДУПРЕЖДЕНИЕ

Примите

надлежащие

меры

к

предотвращению

использования

блока

насекомыми

в

качестве

пристанища.

Соприкосновение

насекомых

с

электрическими  деталями  может  привести  к  сбоям  в
работе блока, задымлению или возгоранию.
