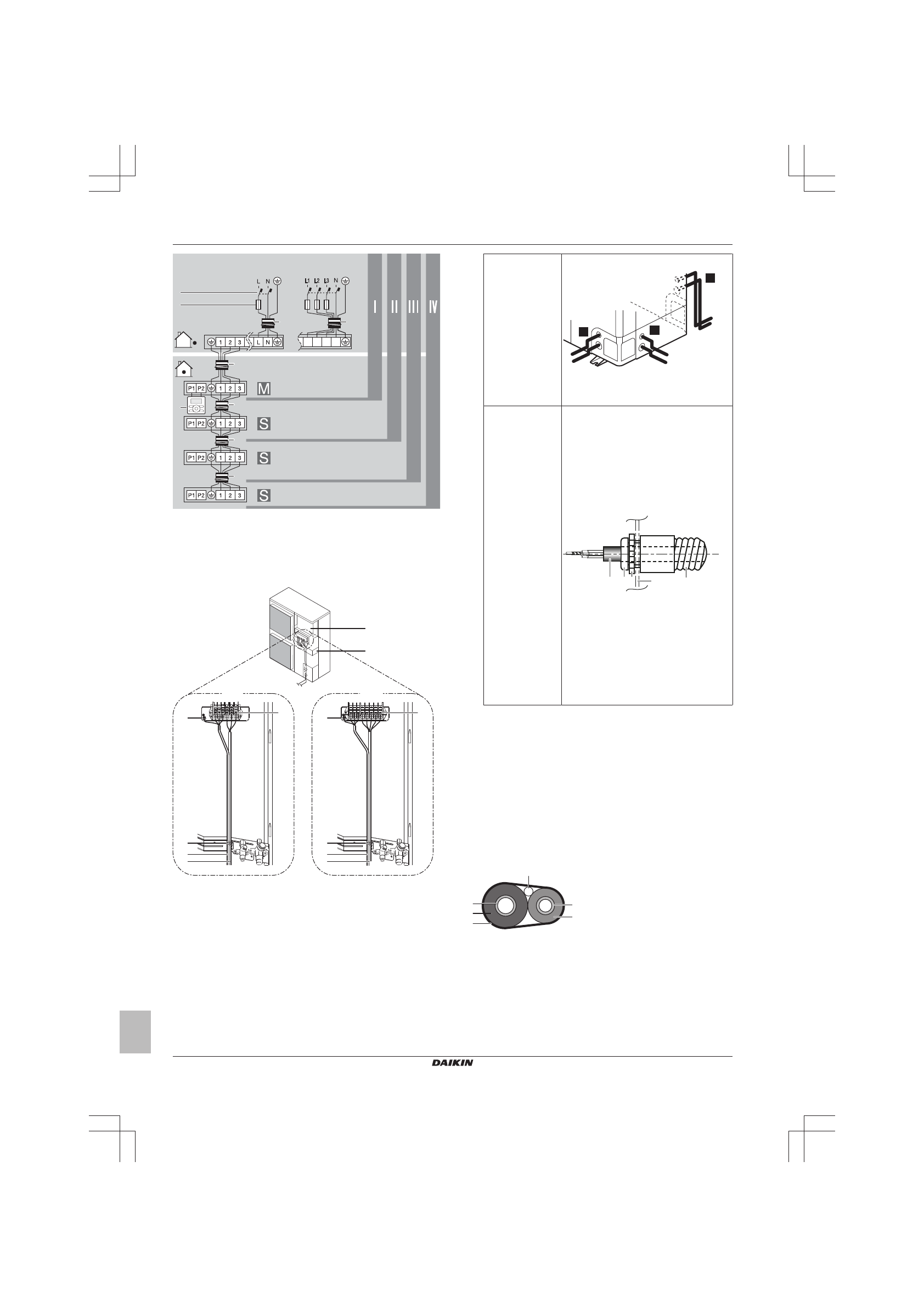

3 Монтаж

Руководство по монтажу

10

RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1

Кондиционеры типа «сплит­система»

4P385521­1 – 2014.08

c

a

d

e

1~50 Hz

220-240 V

3N~50 Hz

380-415 V

V1

Y1

L1 L2 L3

L1 L2 L3

N

b

b

a

a

a

I, II, III, IV

Спаренный, двойной, тройной, двойной спаренный
варианты

M, S

Главный, подчиненный

a

Соединительные кабели

b

Кабель электропитания

c

Предохранитель утечки тока на землю

d

Плавкий предохранитель

e

Пользовательский интерфейс

a

b

V1

Y1

c

c

c

c

d

d

e

e

f

f

a

Распределительная коробка

b

Монтажная пластина запорного клапана

c

Заземление

d

Кабельная стяжка

e

Соединительный кабель

f

Кабель электропитания

3

Прикрепите  кабели  (электропитания  и  соединительный)
кабельной  стяжкой  к  монтажной  пластине  запорного
клапана.

4

Проложите

проводку

через

монтажную

раму

с

подсоединением к ней.

Прокладка
проводки через
монтажную раму

Выберите один из 3 вариантов:

a

b

a

b

a

b

2

3

1

a

 Кабель электропитания

b

 Соединительный кабель

Подсоединение к
монтажной раме

При выводе кабелей из блока
применяется защитная втулка (PG­
вставка), которая вставляется в
выбивное отверстие.

Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.

a b c

d

e

A B

A

 Внутри наружного блока

B

 Снаружи наружного блока

a

 Проводка

b

 Втулка

c

 Гайка

d

 Рама

e

 Шланг

5

Установите сервисную крышку на место.

6

Подсоедините  к  линии  электропитания  предохранитель
утечки тока на землю и плавкий предохранитель.

3.6

Завершение монтажа наружного
агрегата

3.6.1

Для завершения монтажа наружного
агрегата

1

Изолируйте  и  закрепите  трубопровод  хладагента  и
соединительный кабель следующим образом:

f

b

a

e

d

c

a

Газовая трубка

b

Изоляция газовой линии

c

Соединительный кабель

d

Жидкостная линия

e

Изоляция жидкостной линии

f

Внешняя обмотка

2

Установите сервисную крышку.
