3 Монтаж

Руководство по монтажу

4

RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1

Кондиционеры типа «сплит­система»

4P385521­1 – 2014.08

3

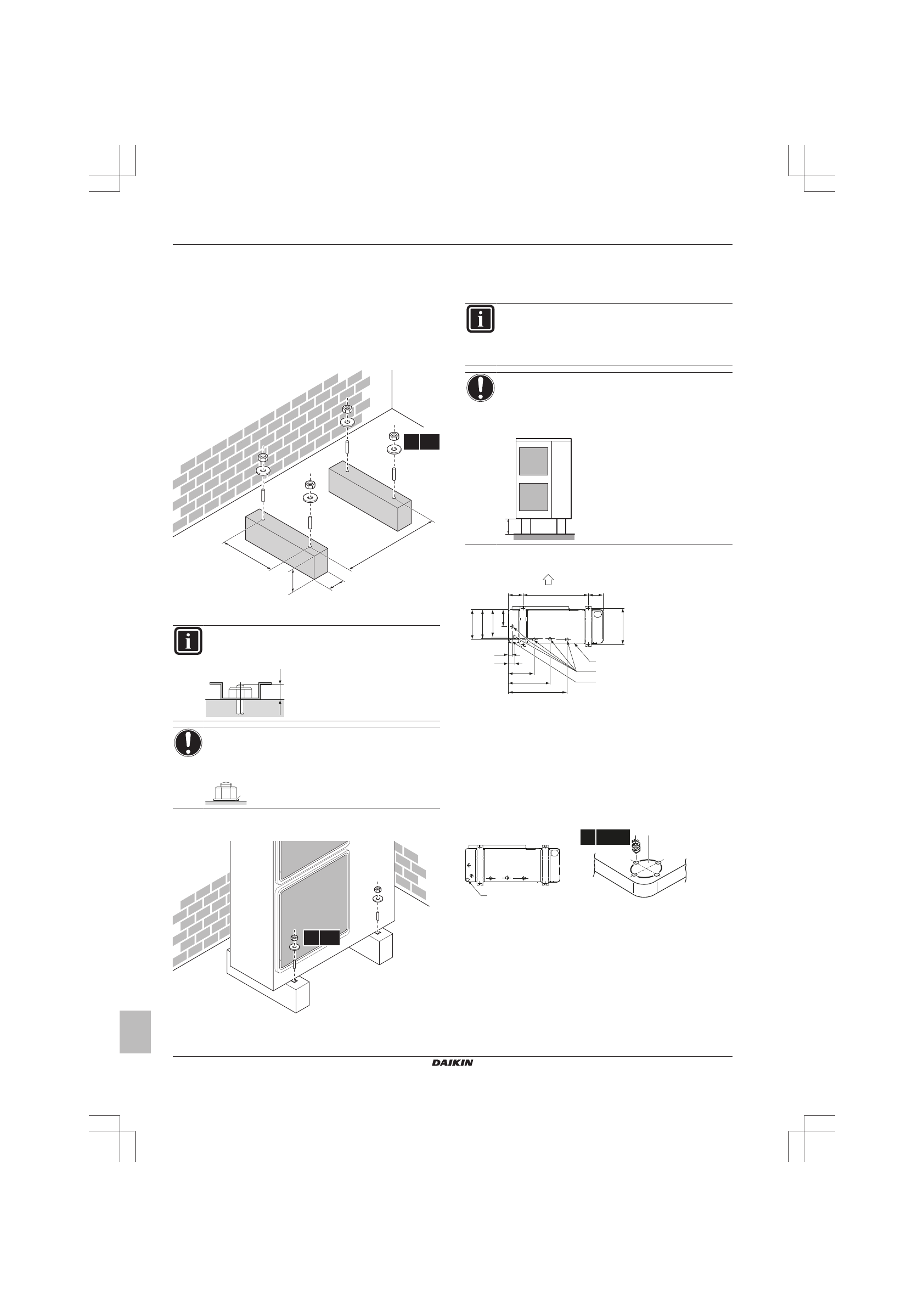

Монтаж

3.1

Монтаж наружного агрегата

3.1.1

Подготовка монтажной конструкции

Подготовьте  4  комплекта  анкерных  болтов,  гаек  и  шайб
(приобретаются по месту установки), а именно:

(mm)

>150

620

350

(345-355)

4× M12

a

a

Проследите за тем, чтобы дренажные отверстия не
оказались перекрытыми.

ИНФОРМАЦИЯ

Рекомендованная  высота  верхней  выступающей  части
болтов составляет 20 мм.

20

ПРИМЕЧАНИЕ

Прикрепите наружный блок к анкерным болтам гайками
с  полимерными  шайбами  (а).  Если  место  крепления
останется без покрытия, гайки быстро заржавеют.

a

3.1.2

Установка наружного блока

4× M12

3.1.3

Обустройство дренажа

Убедитесь,  что  конденсационная  вода  удаляется  надлежащим
образом.

ИНФОРМАЦИЯ

При  необходимости  можно  установить  комплект
дренажных

заглушек

(приобретается

по

месту

установки)  во  избежание  просачивания  дренажной
воды.

ПРИМЕЧАНИЕ

Если

дренажные

отверстия

наружного

блока

перекрыты основанием для монтажа или поверхностью
пола,  поднимите  наружный  блок,  чтобы  под  ним
оставалось не менее 150 мм свободного пространства.

≥150 mm

Дренажные отверстия (размеры в мм)

A

B

B

C

D

E

160

160

620

36
61

262

416

595

285

279

260

161

(345~355)

A

Сторона выброса воздуха

B

Расстояние между точками крепления

C

Нижняя рама

D

Дренажные отверстия

E

Выбивное отверстие для снега

Снег

В  местности,  где  часто  бывает  снегопад,  возможно  скопление
снега

и

образование

наледи

в

промежутке

между

теплообменником

и

наружной

пластиной.

Это

снижает

эффективность работы оборудования. Как этого избежать:

1

Просверлите (a, 4×) и высвободите выбивное отверстие (b).

b

a b

4× Ø6 mm

2

Убрав  заусенцы,  покрасьте  края  отверстия  и  прилегающие
к  ним  участки  восстановительной  краской  во  избежание
ржавления.
