3 Монтаж

Руководство по монтажу

7

RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит­система»
4P385521­1 – 2014.08

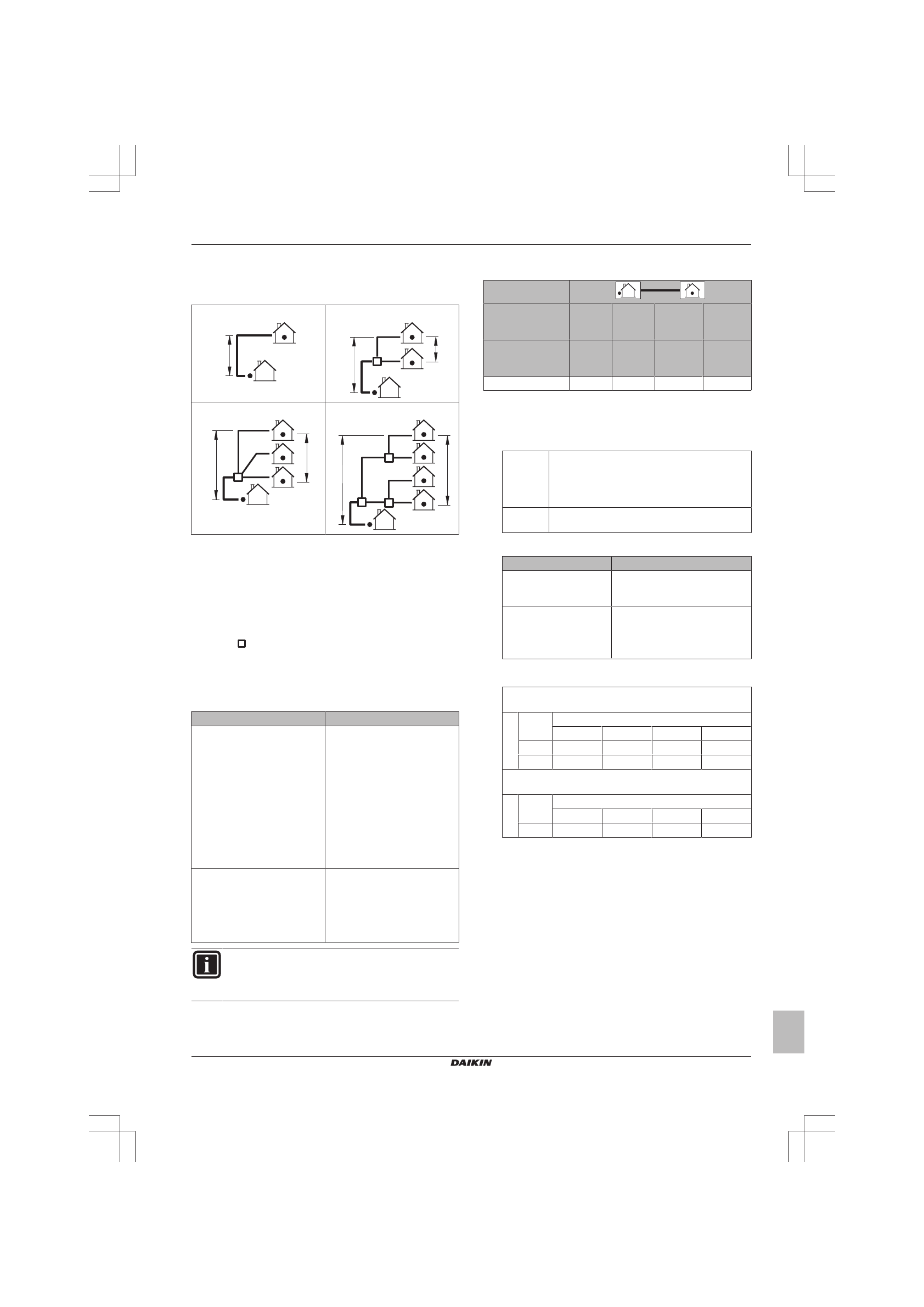

3.4

Заправка хладагентом

3.4.1

Обозначения: L1~L7, H1, H2

Спаренный вариант

(a)

H1

L1

Двойной вариант

(a)

H1

H2

L1

L2

L3

Тройной вариант

(a)

L2

L3

L4

H1

H2

L1

Двойной спаренный вариант

(a)

H1

H2

L1

L2

L3

L4

L5

L6

L7

(a)

Имеется в виду, что самая длинная линия на
иллюстрации соответствует самой длинной из
имеющихся труб, а самый блок, расположенный на
рисунке выше остальных – самому
высокорасположенному из имеющихся блоков.

L1

Главный трубопровод

L2~L7

Ответвление

H1

Перепад высот между внутренним блоком,
установленным выше остальных, и наружным блоком

H2

Перепад высот между внутренними блоками,
установленными выше и ниже остальных
Комплект для разветвления трубопроводов хладагента

3.4.2

Расчёт количества хладагента для
дозаправки

Определение необходимости в дозаправке хладагента

Если…

то…

(L1+L2+L3+L4+L5+L6+L7)≤
длины, не требующей
дозаправки

Длина, не требующая
дозаправки=

▪ 10  м  (трубы  уменьшенного

диаметра)

▪ 30  м  (трубы  стандартного

диаметра)

▪ 15  м  (трубы  увеличенного

диаметра)

Дозаправки хладагента не
требуется.

(L1+L2+L3+L4+L5+L6+L7)>
длины, не требующей
дозаправки

Дозаправка хладагента
необходима.

На будущее для удобства при
техническом обслуживании
обведите выбранное
количество в таблицах ниже.

ИНФОРМАЦИЯ

За  длину  трубопроводов  принимается  наибольшая
длина  трубопровода  жидкого  хладагента  в  одну
сторону.

Расчёт количества хладагента для дозаправки (R в кг)
(спаренный вариант)

L1 (m)

L1 (трубы

стандартного

диаметра):

30~40 м

40~50 м

50~60 м

(a)

60~75 м

(a)

L1 (трубы

увеличенного

диаметра):

15~20 м

20~25 м

25~30 м

(a)

30~35 м

(a)

R:

0,5 кг

1,0 кг

1,5 кг

2,0 кг

(a)

Только RZQG100~140.

Расчёт количества хладагента для дозаправки (R в кг)
(двойной, тройной и двойной спаренный варианты)

1

Расчёт величин G1 и G2.

G1 (м)

Общая длина трубопровода жидкого
хладагента, состоящего из труб диаметра <x>

x=

Ø9,5 мм

 (трубы стандартного диаметра)

x=

Ø12,7 мм

 (трубы увеличенного диаметра)

G2 (м)

Общая длина трубопровода жидкого
хладагента, состоящего из труб

Ø6,4

 мм

2

Расчёт величин R1 и R2.

Если…

то…

G1>30 м

(a)

Расчёт величин R1 (длина=

G1−30 м

)

(a)

 и R2 (длина=

G2

) по

приведенной ниже таблице.

G1≤30 м

(a)

(а G1+G2>30 м)

(a)

R1=0,0 кг.

Расчёт величины R2 (длина=

G1+G2−30 м

)

(a)

 по приведенной

ниже таблице.

(a)

При использовании труб увеличенного диаметра:
Замените 30 м на 15 м.

При использовании труб

стандартного

 диаметра в

трубопроводе жидкого хладагента:

Длина

0~10 м

10~20 м

20~30 м

(a)

30~45 м

(a)

R1:

0,5 кг

1,0 кг

1,5 кг

2,0 кг

R2:

0,3 кг

0,6 кг

0,9 кг

1,2 кг

При использовании труб

увеличенного

 диаметра в

трубопроводе жидкого хладагента:

Длина

0~5 м

5~10 м

10~15 м

(a)

15~20 м

(a)

R1, R2:

0,5 кг

1,0 кг

1,5 кг

2,0 кг

(a)

Только RZQG100~140.

3

Расчёт количества хладагента для дозаправки: R=R1+R2.
