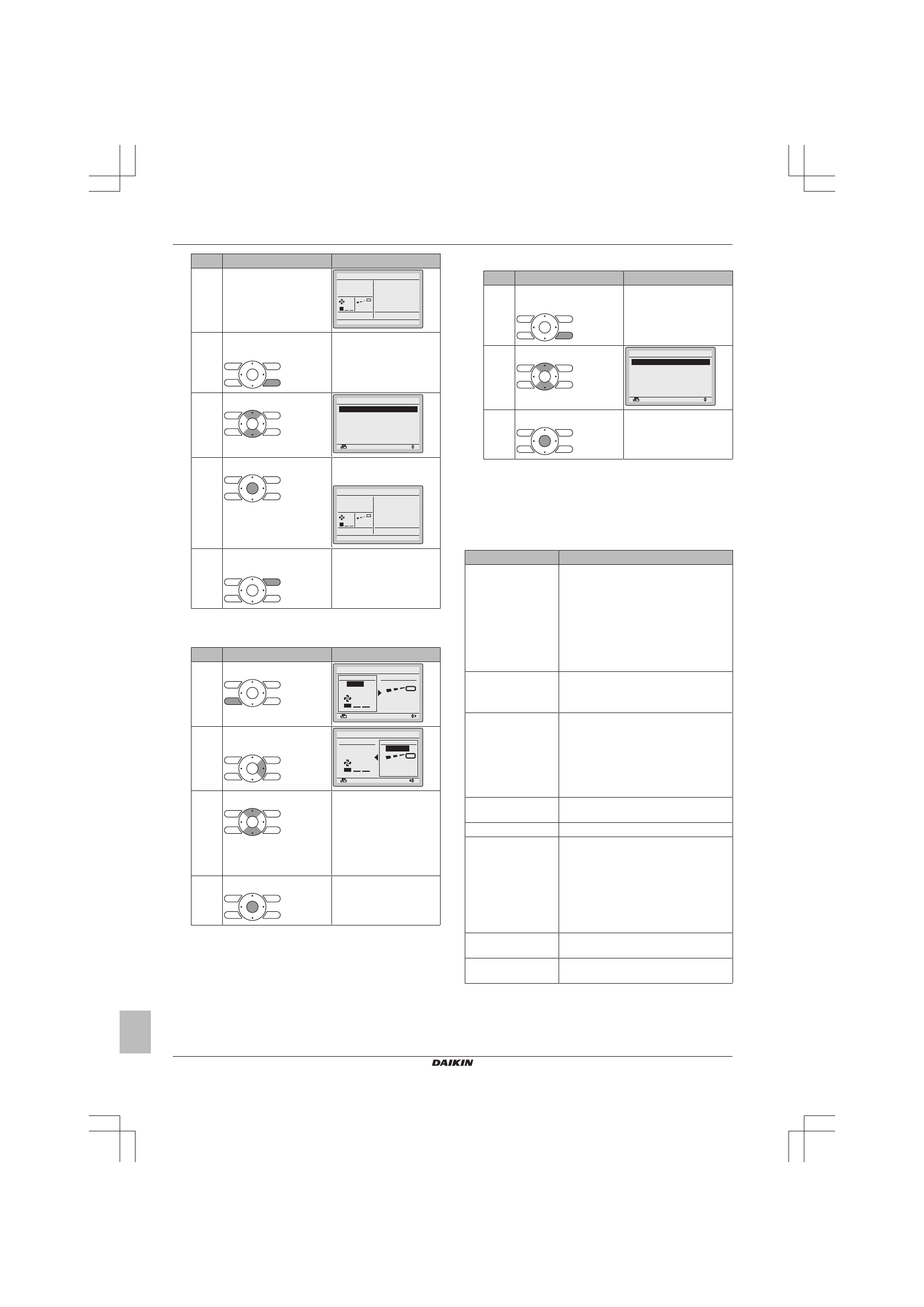

4 Пусконаладка

Руководство по монтажу

12

RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1

Кондиционеры типа «сплит­система»

4P385521­1 – 2014.08

№

Действие

Результат

1

Откройте главное меню.

Охлажд.

Уставка

Охл

28

°C

2

Нажмите, как минимум,
на 4 секунды.

Откроется меню Меню
наладчика.

3

Выберите пункт Тест.

Назад

Настройк а

Меню наладчик а                   1/3

Тест

Контакты сервиса

Местные настройки

Ограничение мощности

Мин. дифференциал уставок

Адрес группы

4

Нажмите.

Из главного меню
откроется окно Тест.

Охлажд.

Назад Задание параметра

Тест

5

Нажмите не позже, чем
через 10 секунд.

Начнется пробный
запуск.

3

Проверьте состояние операции в течение 3 минут.

4

Проверьте направление воздухотока.

№

Действие

Результат

1

Нажмите.

Назад Задание параметра

Назад

Нас тройка

Позиция 0

Низкая

Скорос ть/направление

Скорос ть

Направлен.

2

Выберите пункт Позиция
0.

Назад Задание параметра

Назад

Нас тройка

Скорос ть/направление

Скорос ть

Направлен.

Низкая

Позиция 0

3

Смените положение.

Если воздушная
заслонка внутреннего
блока двигается, то всё в
порядке.

В противном случае
работоспособность
блока нарушена.

4

Нажмите.

Откроется главное меню.

5

Остановите пробный запуск.

№

Действие

Результат

1

Нажмите, как минимум,
на 4 секунды.

Откроется меню Меню
наладчика.

2

Выберите пункт Тест.

Назад

Настройк а

Меню наладчик а                   1/3

Тест

Контакты сервиса

Местные настройки

Ограничение мощности

Мин. дифференциал уставок

Адрес группы

3

Нажмите.

Блок вернется в
обычный рабочий режим,
а на экране откроется
главное меню.

4.3

Коды сбоя при выполнении
пробного запуска

Если  наружный  блок  смонтирован  НЕВЕРНО,  то  на  экране
пользовательского

интерфейса

могут

высвечиваться

следующие коды сбоя:

Код сбоя

Возможная причина

Индикации нет

(заданная
температура не
отображается)

▪ Разъединение

или

ошибка

в

подсоединении

проводки

(между

источником

электропитания

и

наружным  блоком,  между  наружным  и
внутренними

блоками,

между

внутренним

блоком

и

пользовательским интерфейсом).

▪ Перегорел  предохранитель  на  плате

наружного блока.

E3, E4 или L8

▪ Перекрыты запорные клапаны.

▪ Закупорен

воздухозаборник

или

выброс воздуха.

E7

Обрыв фазы в трехфазном источнике
электропитания.

Примечание:

В таком случае работа

оборудования невозможна. Отключив
электропитание, тщательно проверьте
проводку и поменяйте местами два из
трех электрических проводов.

L4

Закупорен воздухозаборник или выброс
воздуха.

U0

Перекрыты запорные клапаны.

U2

▪ Имеет место ассиметрия напряжений.

▪ Обрыв  фазы  в  трехфазном  источнике

электропитания.

Примечание:

В

таком  случае  работа  оборудования
невозможна.

Отключив

электропитание,  тщательно  проверьте
проводку  и  поменяйте  местами  два  из
трех электрических проводов.

U4 или UF

Межблочное ответвление проводки
проложено неверно.

UA

Наружный и внутренний блоки
несовместимы.
