Daikin EWWQ-B-XS - Инструкция по эксплуатации - Страница 49

D

–EIMWC00504-14RU - 49/68

1. E

2. Всасывание

Пазы главного ротора «a», «b» и «c»
сообщаются с одного конца с камерой
всасывания, и уплотняются с другого конца
зубом верхней сателлитной шестерни. По
мере вращения главного ротора
увеличивается эффективная длина пазов,
увеличивая объем, открытый для камеры
всасывания. На рисунке 1 наглядно
иллюстрируется этот процесс. По мере
того, как паз «а» занимает положение пазов
«b

» и «c», его объем увеличивается,

вызывая поступление в паз пара
всасывания.

По мере дальнейшего вращения главного
ротора пазы, камеры которых открыты для
всасывания, входят в контакт с зубом
сателлитной шестерни. Это совпадает с
тем, что каждый паз последовательно
уплотняется главным ротором.

Как только объем паза будет герметично
отделен от камеры всасывания, стадия
всасывания цикла компрессии завершится.

1.

2.

3. Компрессия

По мере вращения главного ротора объем
газа, захваченного в пазе, уменьшается, в
то время как длина паза сокращается, и
происходит компрессия.

3.

4. Нагнетание

По мере приближения зуба сателлитной
шестерни к концу паза, давление
захваченного пара достигает максимальной
величины, когда ведущая кромка паза
начинает накладываться на выпускное
отверстие треугольной формы. Компрессия
немедленно прекращается, когда газ
выпускается в выпускной коллектор. Зуб
сателлитной шестерни продолжает удалять
пар из паза до тех пор, пока объем паза не
уменьшится до нуля. Такой процесс
компрессии повторяется для каждого
паза/зуба сателлитной шестерни при
каждом обороте.

4.

Маслоотделитель не показан

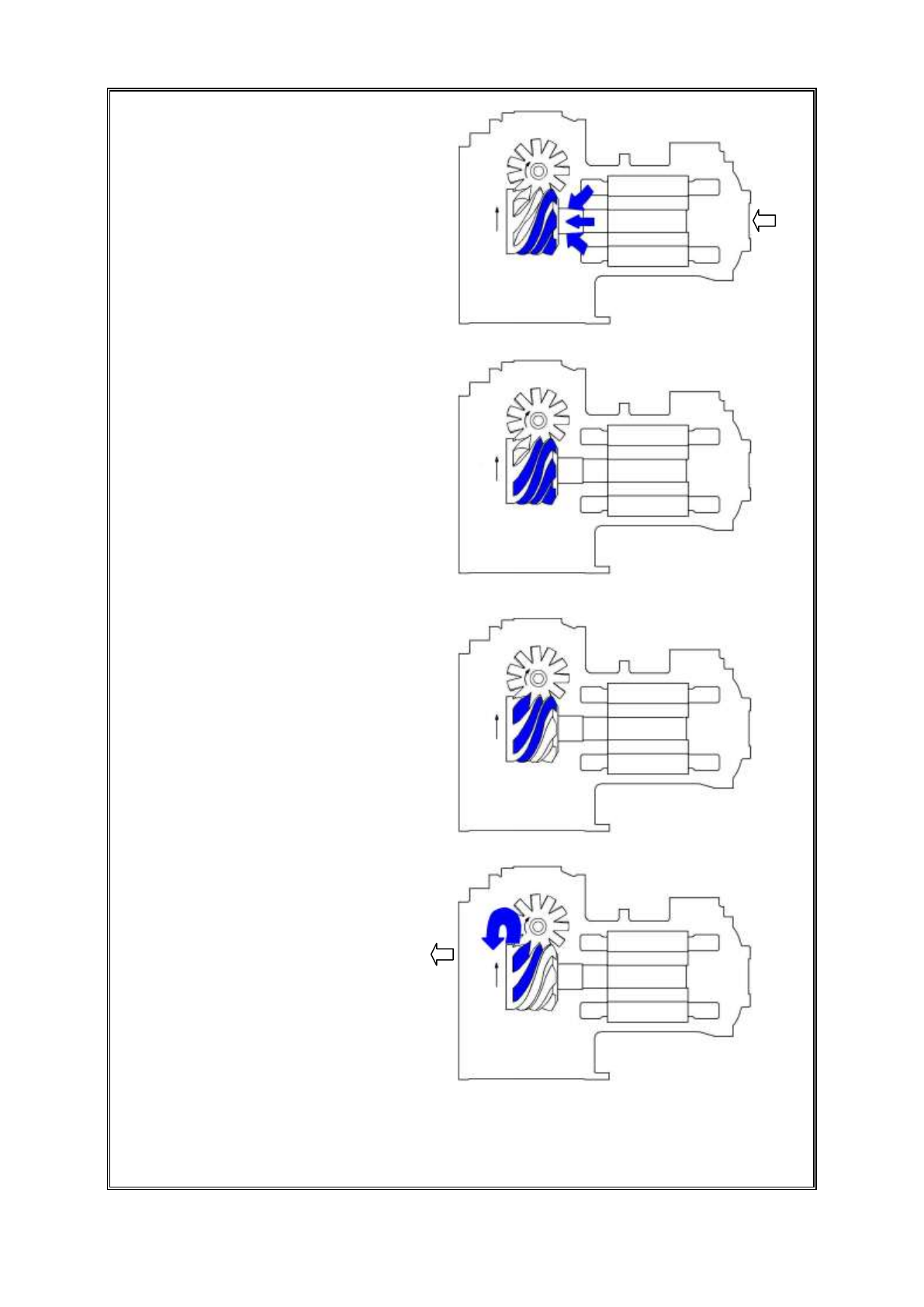

Рис. 25 - Процесс компрессии

c

b

a

c

a

b

c

b

a

a

b

Выпуск газа

a

b

Вса

сы

ва

ни

е

га

за

b

a

c
