–EIMWC00504-14RU - 24/68

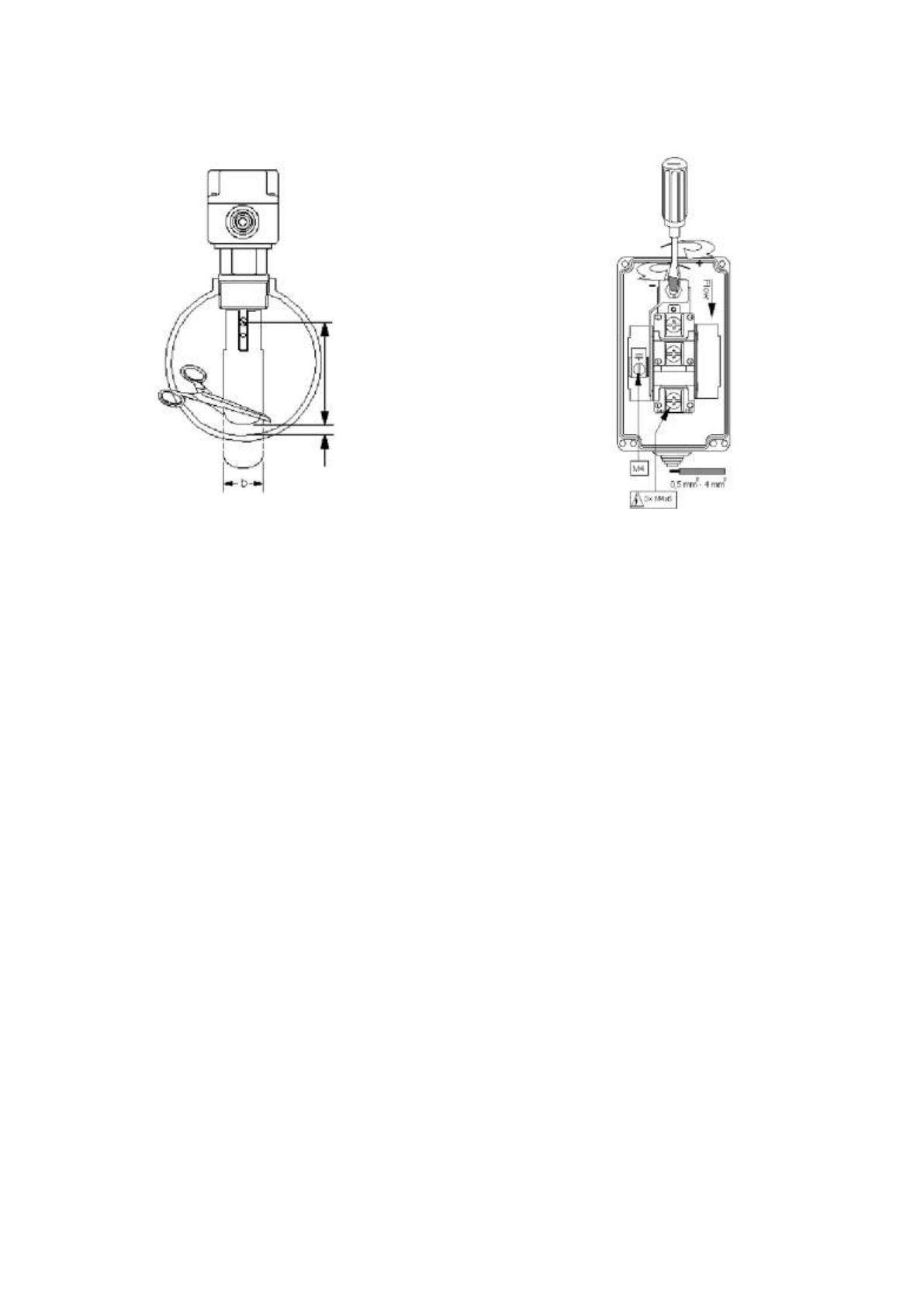

Рис. 5 - Регулировка защитного реле расхода
Предохранительные клапаны контура охлаждения
Каждая система поставляется с предохранительными клапанами, установленными в каждом контуре на
испарителе и на конденсаторе.
Назначение клапанов состоит в выпуске хладагента в охлаждающий контур в случае определенных
неисправностей.
3”
83
мм
4” 107 мм
5” 134 мм
6” 162 мм
5
мм
Для трубопровода 3” - 6”
Используйте лопатку b = 29
мм
Регулировка чувствительности
триггера реле расхода
