D
–EIMWC00504-14RU - 20/68

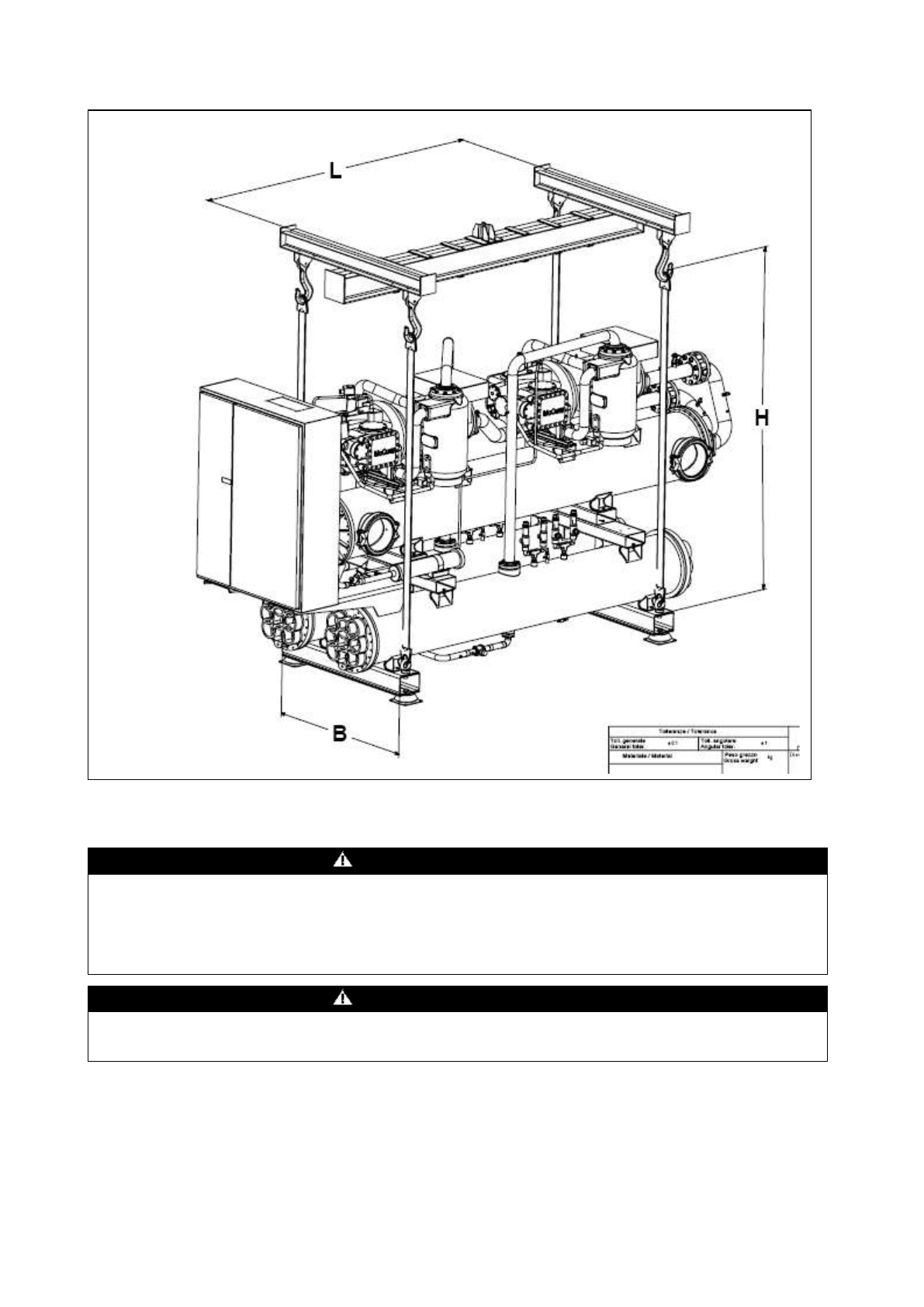

Рис. 2 - Подъем оборудования
Установка на месте и сборка
Все агрегаты предназначены для установки в помещениях. Оборудование следует устанавливать на прочном и
идеально ровном основании; в случае установки на балконах или крышах, может оказаться целесообразным
использование соответствующих балок для распределения веса. При установке на земле следует уложить
прочное цементное основание, которое должно быть не менее чем на 250 мм шире и длиннее агрегата. Кроме
того, основание должно быть достаточно прочным, чтобы выдерживать массу агрегата, указанную в технических
характеристиках. Если агрегат размещается в месте, легко доступном для людей и животных, рекомендуется
установить защитные решетки вокруг секции компрессора.
ПРЕДУПРЕЖДЕНИЕ
Подъемные тросы и распорные балки и/или подставки должны быть достаточно прочными, чтобы безопасно
выдерживать вес оборудования. Сверьтесь с данными веса оборудования, указанными на паспортной
табличке агрегата.
Весовые характеристики, указанные в таблицах «Технических характеристик» в
разделе «Общая информация» относятся к стандартным агрегатам.
На некоторых агрегатах могут
находиться принадлежности, увеличивающие их общий вес (устройство рекуперации тепла и т.п.).
ПРЕДУПРЕЖДЕНИЕ
Подъем агрегата должен осуществляться крайне внимательно и осторожно. При подъеме оборудования не допускайте
сотрясений, поднимайте агрегат очень медленно, удерживая его в полностью горизонтальном положении.
