Daikin EWWQ-B-XS - Инструкция по эксплуатации - Страница 21

D

–EIMWC00504-14RU - 21/68

Для  обеспечения  наиболее  высокой  производительности  в  месте  установки,  следует  выпо лнить  следующие
меры предосторожности и инструкции:



обеспечьте прочный, надежный фундамент для максимального снижения шума и вибрации;



вода  в  системе  должна  быть  совершенно  чистой;  остатки  масла  и  частицы  ржавчины  необходимо  удалить.

На входном трубопроводе агрегата следует установить механический фильтр.

Минимальные требования к пространству размещения

Для  проведения  работ  по  техобслуживанию  после  установки  оборудования  необходимо  обеспечить  доступ  к
агрегату со всех сторон. На рис. 3 показаны минимальные требования к свободному пространству.

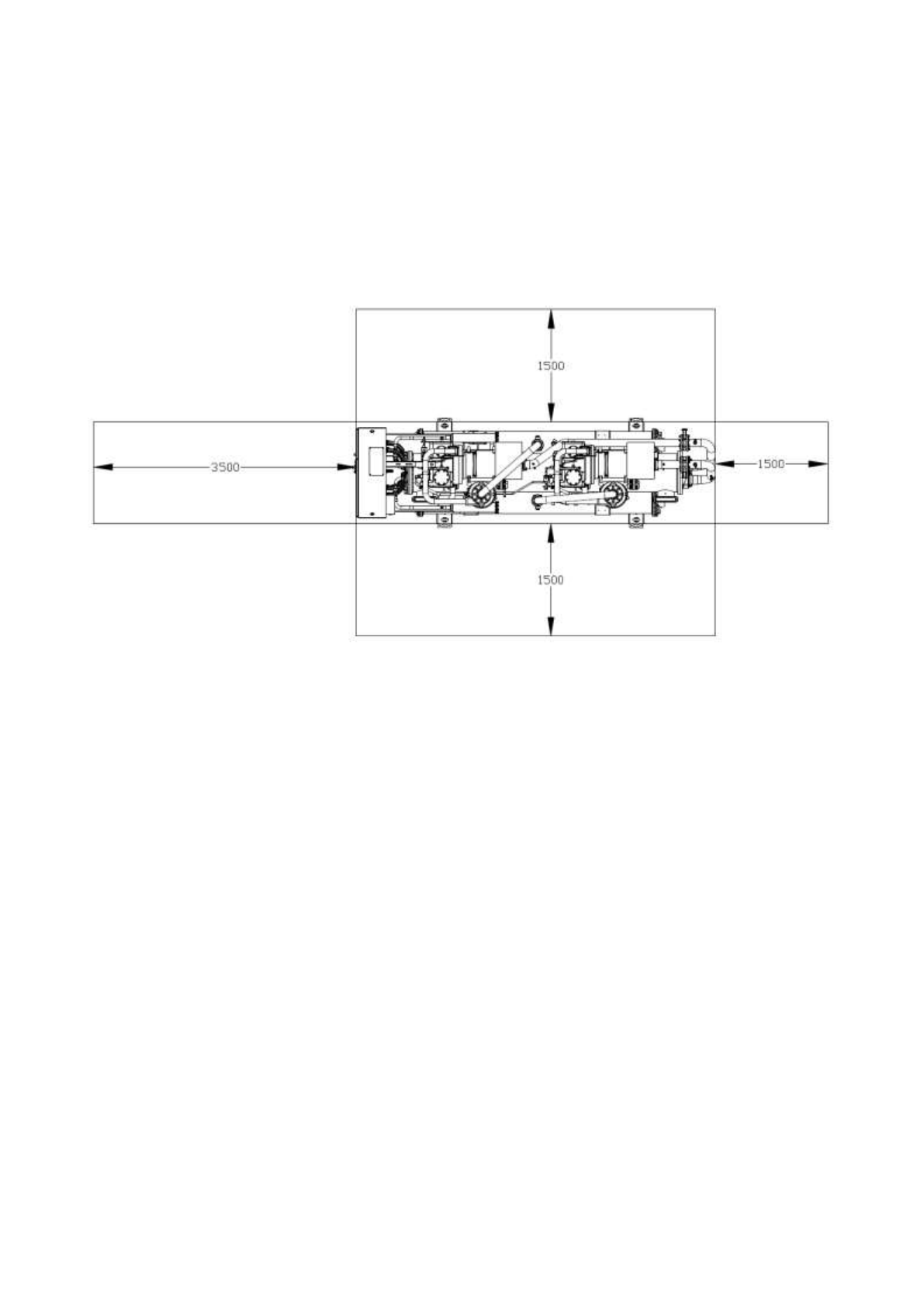

Рис. 3 -

Требования к свободному пространству для технического обслуживания агрегата

Вентиляция

В помещении, в котором установлено оборудование, следует поддерживать температуру от 0°C до +40°C.


Акустическая защита

Если  уровни  шума  должны  удовлетворять  особым  требованиям,  необходимо  уделить  внимание  изоляции
агрегата  от  основания  посредством  применения  соответствующих  антивибрационных  элементов  (поставляются
в  качестве  дополнительного  оборудования).  В  местах  соединений  водяных  трубопроводов  следует  также
установить гибкие соединения.


Трубопровод циркуляции воды

Трубопровод  должен  проектироваться  с  минимальным  количеством  изгибов  и  изменений  направления  по
вертикали.  Таким  образом,  будут  значительно  сокращены  расходы  на  монтаж,  и  будет  повышена
производительность системы.
В состав трубопроводной системы должны входить:

1.

Гасители вибрации для уменьшения передачи вибрации на опорную конструкцию.

2.

Запорные клапаны для изоляции агрегата от системы трубопроводов на время проведения технического
обслуживания

.

3.

Ручное  или  автоматическое  устройство  выпуска  воздуха  в  верхней  точке  системы;  устройство  слива  в
нижней  точке  системы.  Испаритель  и  устройство  рекуперации  тепла  не  должны  находиться  в  верхних
точках системы

.

4.

Соответствующее  устройство,  поддерживающее  давление  воды  в  системе  (например,  расширительный
бак и т.п.).

5.

Указатели  температуры  и  давления  воды,  расположенные  на  агрегате,  для  помощи  оператору  при
эксплуатации и обслуживании.

6.

Фильтр или устройство, которое может удалять посторонние частицы из воды до ее поступления в насос
(для  предотвращения  кавитации  просим  проконсультироваться  с  производителем  насоса  в  отношении
рекомендованного  типа  фильтра).  Использование  фильтра  продлевает  срок  службы  насоса  и
способствует поддержанию водяной системы в нормальном состоянии.
