D
–EIMWC00504-14RU - 48/68

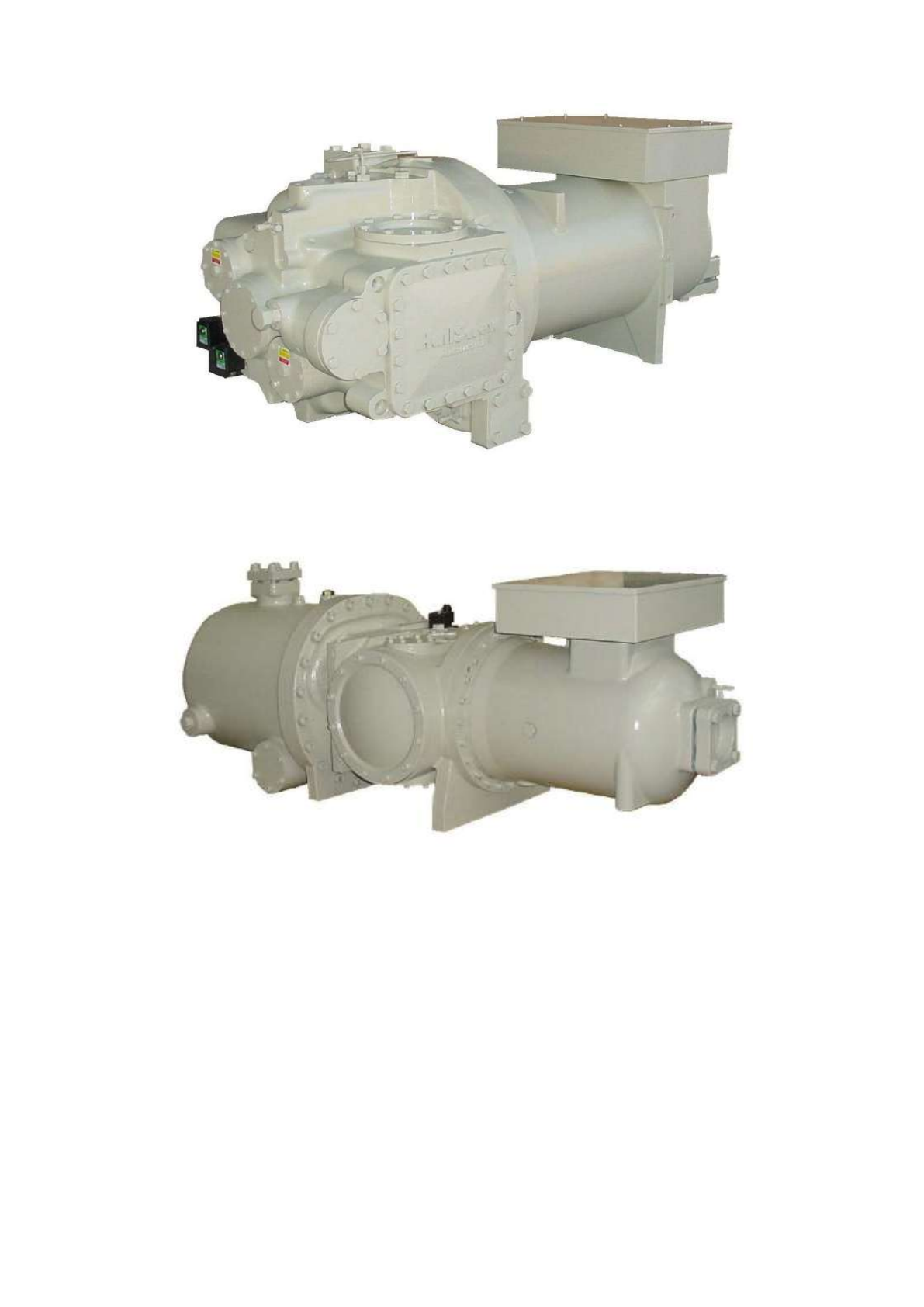

Рис. 23 – Изображение компрессора Fr4100
Рис. 24 – Изображение компрессора Fr3200
В компрессорах серии Fr3200 и Fr4100 доступ к внутренним компонентам осуществляется через две крышки,
расположенные сбоку.
Процесс компрессии
В одновинтовом компрессоре процесс всасывания, компрессии и нагнетания происходит постоянно, благодаря
верхней сателлитной шестерне. В ходе этого процесса всасываемый пар проникает в профиль между ротором,
зубьями верхней сателлитной шестерни и корпусом компрессора. Объем постепенно уменьшается в результате
сжатия хладагента. Сжатый пар под высоким давлением подается во встроенный маслоотделитель. В
маслоотделителе смесь пара и масла и масло собираются в полости нижней части компрессора, где они
впрыскиваются в механизмы компрессора для обеспечения уплотнения компрессии и смазывания
шарикоподшипников.
