–EIMWC00404-14RU - 76/88
GAS OUTPUT
ВЫХОД ГАЗА
OIL CHARGE COC
K 1”1/4 ROTALOCK
КРАН ЗАПРАВКИ МАСЛОМ 1" 1/4 ROTALOCK
GAS INLET
ВХОД ГАЗА
ELECTRICAL RESISTANCE 400W -115 V
ЭЛЕКТРОНАГРЕВАТЕЛЬ 400 ВТ-115 В
OIL DRAIN 1.D625”-12 UNF
СЛИВ МАСЛА 1.D625"-12 UNF
GAS OUTPUT
ВЫХОД ГАЗА
LEGEND
ОБОЗНАЧЕНИЯ
A
– 1/8” – 27 NPT COUPLING – LOW PRESSURE
A
– СОЕДИНЕНИЕ 1/8" – 27 NPT – НИЗКОЕ ДАВЛЕНИЕ
B
– 1/8” – 27 NPT COUPLING – OIL PRESSURE
B
– СОЕДИНЕНИЕ 1/8" – 27 NPT – ДАВЛЕНИЕ МАСЛА
C
– 1/8” – 27 NPT COUPLING – HIGH PRESSURE – 2 POSTING
C
– СОЕДИНЕНИЕ 1/8" – 27 NPT – ВЫСОКОЕ ДАВЛЕНИЕ (2 шт.)
D
– 750” – 16 UN COUPLING – LINEAR TRANSDUCER
D
– СОЕДИНЕНИЕ 750" – 16 UN – ЛИНЕЙНЫЙ ДАТЧИК
E
– COMPR. LOADING SOLENOID VALVE
E
– ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН НАГРУЗКИ КОМПРЕССОРА
F
– COMPR. UNLOAGING SOLENOID VALVE
F
– ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН РАЗГРУЗКИ КОМПРЕССОРА
G - MAX DELIVERY TEMPERATURE SENSON (2 pcs)
G -
ДАТЧИК МАКС. ТЕМПЕРАТУРЫ НАГНЕТАНИЯ (2 шт.)

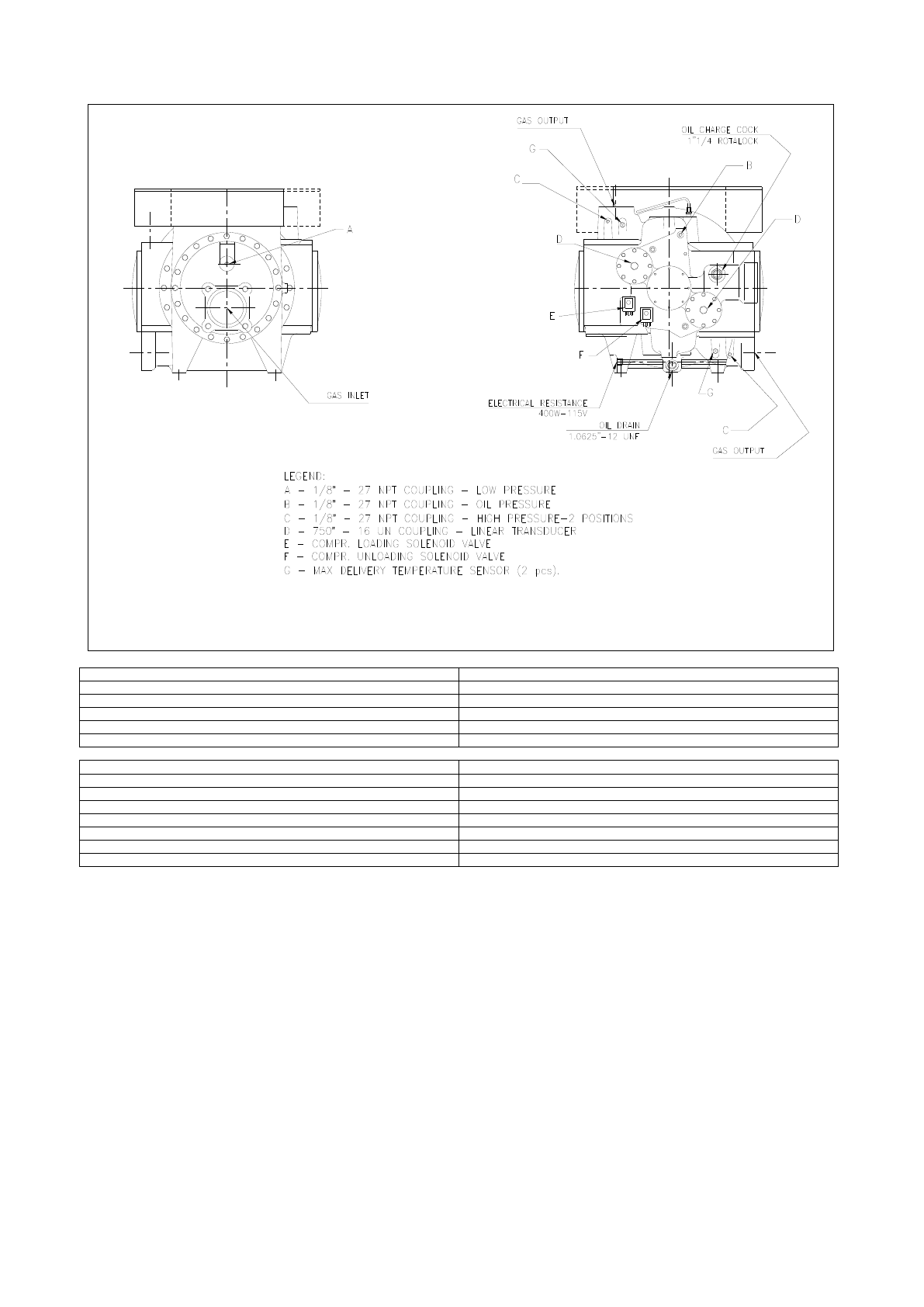

Рис. 27 - Установка устройств управления для компрессора Fr4
