Компрессор

Одновинтовой

компрессор

полугерметичного

типа

с

асинхронным

трехфазным

двухполюсным

электродвигателем,  закрепленным  непосредственно  на  главном  валу.  Входящий  газ  из  испарителя  охлаждает
электродвигатель  до  входа  во  впускные  отверстия.  Внутри  электродвигателя  имеются  датчики  температуры,
полностью  перекрытые  катушечной  обмоткой,  которые  постоянно  отслеживают  его  температуру.  Если
температура  в  катушечной  обмотке  становится  слишком  высокой  (120 °C),  специальный  внешний  прибор,
подключенный к датчикам и к электронному контроллеру, отключает соответствующий компрессор.
В  компрессоре  имеются  только  две  подвижные  вращающиеся  детали.  Других  деталей,  совершающих
эксцентрические или возвратно-поступательные движения, в компрессоре нет.
Основными  компонентами,  таким образом,  являются  только  главный  ротор  и сателлиты,  выполняющие  процесс
сжатия, полностью зацепляясь друг с другом.
Герметизация  сжатия  происходит  благодаря  особому  составу  материала  соответствующей  формы,  который
заполняет  промежуток  между  главным  винтом  и  сателлитом.  Главный  вал,  на  котором  на  шлицах  установлен
главный ротор, опирается на два шарикоподшипника. Перед сборкой этого узла осуществляется как статическая,
так и динамическая балансировка.

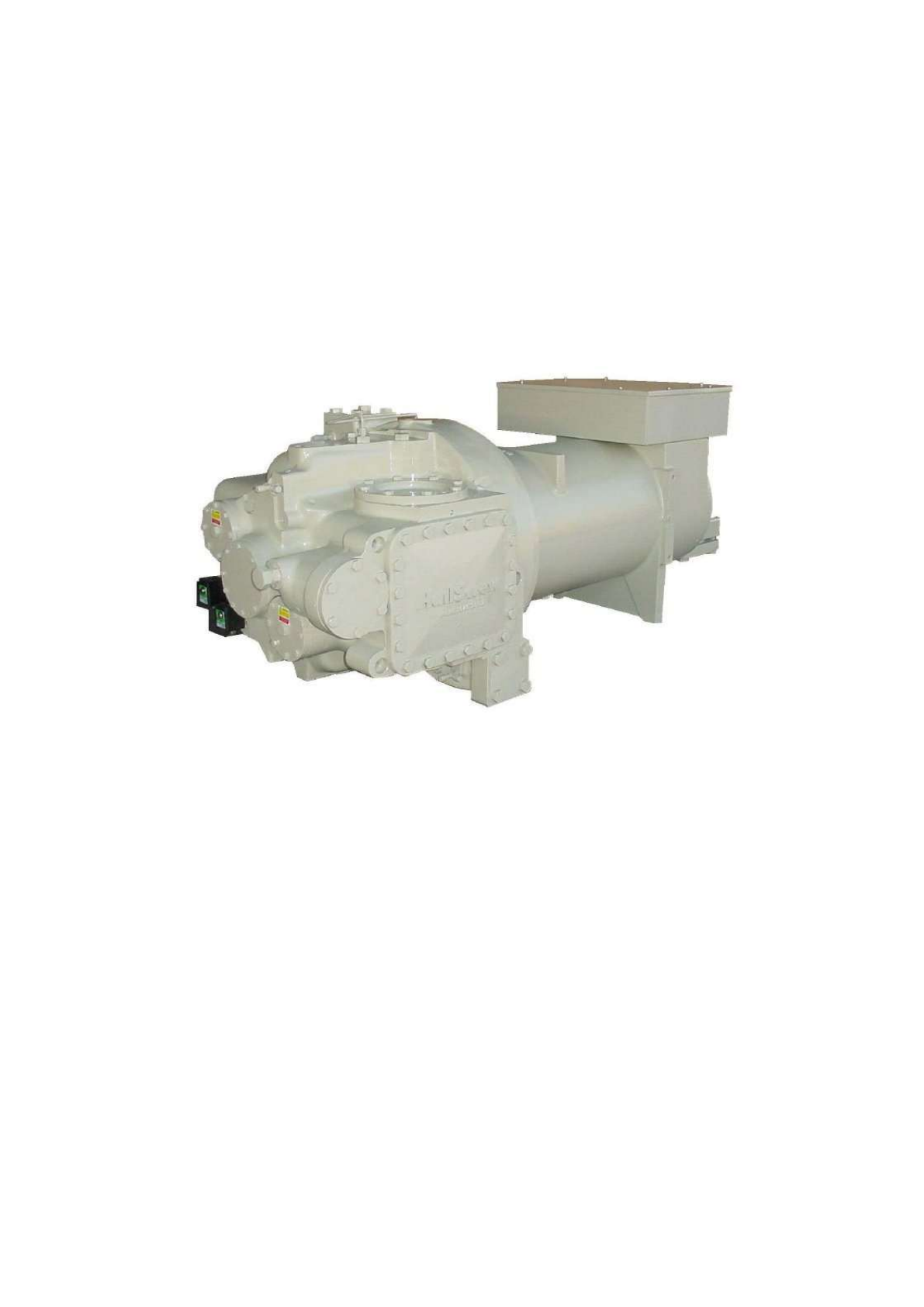

Рис. 24 - Компрессор Fr4100

Процесс сжатия

В одновинтовом компрессоре благодаря верхнему сателлиту процесс всасывания, сжатия и выгрузки происходит
непрерывно.  При  этом  всасываемый  газ  проникает  в  профиль  между  ротором,  зубьями  верхнего  сателлита  и
корпусом  компрессора.  Вследствие  сжатия  хладагента  объем  постепенно  сокращается.  Таким  образом  сжатый
газ  под  высоким  давлением  вытесняется  во  встроенный  маслоотделитель.  В  маслоотделителе  газо -масляная
смесь и масло собираются в полости в нижней части компрессора, где впрыскиваются в механизмы компрессора
для обеспечения герметизации сжатия и смазки шарикоподшипников.
