D-EIMWC00204-14RU - 45/62
Давление масла + усилие пружины
перепада давления всасывания/нагнетания = золотник и поршень движутся в
направлении разгрузки
Перепад давления всасывания/нагнетания > усилия пружины = золотник движется в направлении нагрузки
Д
ЕЙСТВИЕ СИСТЕМЫ УПРАВЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТЬЮ
Э
ЛЕКТРОМАГНИТНЫЙ
КЛАПАН
A
1
Э
ЛЕКТРОМАГНИТНЫЙ
КЛАПАН
B
Нагрузка компрессора
Масло отводится из цилиндра управления производительностью. Воздействие
перепада давления всасывания/нагнетания на узел золотника и поршня
преодолевает усилие разгрузочной пружины и перемещает золотниковый клапан
в направлении положения максимальной нагрузки.
Под напряжением
(открыт)
Обесточен (закрыт)
Разгрузка компрессора
Маслу под высоким давлением открывается доступ в цилиндр управления
производительностью. Объединенного усилия пружины и давления масла
достаточно, чтобы преодолеть воздействие перепада давления между сторонами
всасывания и нагнетания и переместить золотниковый клапан в направлении
положения минимальной нагрузки.
Обесточен (закрыт)
Под напряжением
(открыт)
Удержание золотникового клапана в фиксированном положении
Золотниковый клапан гидравлически блокируется в положении желаемой
нагрузки.
Обесточен (закрыт)
Обесточен (закрыт)

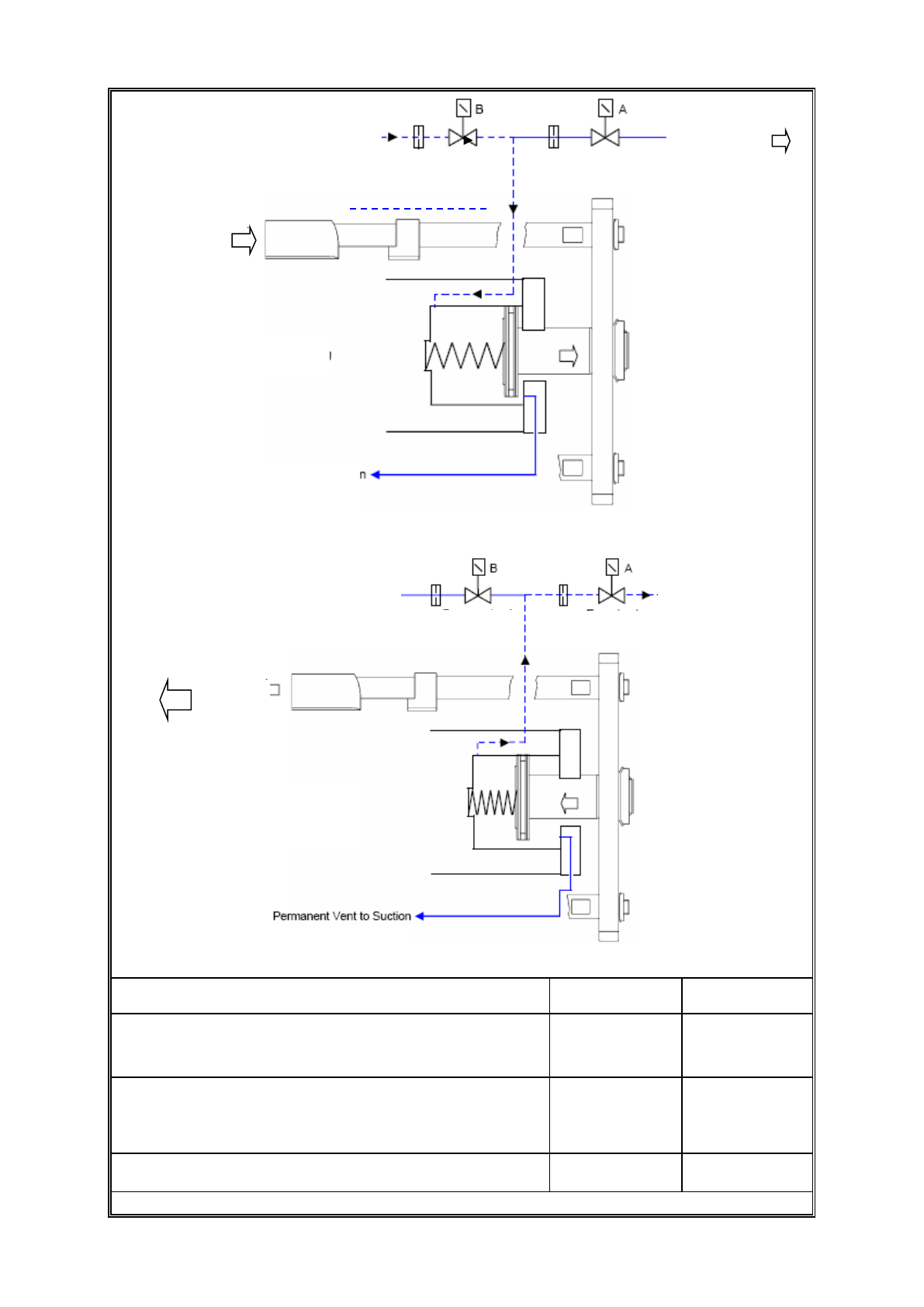

Рис. 17. Механизм управления производительностью
Компрессор
разгружается
Обесточен
(закрыт)
Под
напряжение
м (открыт)
Отвод масла
Подача масла
Неперекрываемый
канал к линии
всасывания
Разгрузк
а
Нагрузка компрессора
Нагрузка
Отвод масла
Подача масла
Под
напряжением
(открыт)
Обесточен
(закрыт)
Неперекрываемый
канал к линии
всасывания
Компрессор
нагружается
