D-EIMWC00204-14RU - 43/62

1. E 2.

Всасывание

Канавки a, b и c главного ротора связаны с
камерой всасывания с одной стороны и
герметически закрываются зубьями
верхнего сателлита с другой стороны. По
мере поворота главного ротора
эффективная длина канавок
увеличивается, и соответственно
увеличивается объем, открытый камере
всасывания. Этот процесс наглядно
показан на рис. 1. По мере того, как канавка
a

принимает положение канавок b и c, ее

объем увеличивается, в результате чего
пар из камеры всасывания поступает в
канавку.

При дальнейшем вращении главного
ротора канавки, открытые для камеры
всасывания, входят в зацепление с
зубьями сателлита. В то же время каждая
канавка последовательно герметизируется
главным ротором.

Когда содержимое канавки будет
полностью изолировано от камеры
всасывания, этап всасывания цикла сжатия
завершится.

1.

2.

3.

Сжатие

По мере вращения главного ротора объем
газообразного хладагента, захваченного в
канавку, уменьшается, поскольку длина
канавки сокращается и происходит сжатие.

3.

4.

Нагнетание

По мере приближения зуба сателлита к
концу канавки давление захваченного газа
достигает максимального значения – оно
приходится на тот момент, когда передняя
кромка канавки начинает совмещаться с
портом нагнетания треугольной формы.
Давление немедленно сбрасывается,
поскольку газообразный хладагент уходит в
нагнетательный коллектор. Зуб сателлита
продолжает вычищать канавку до тех пор,
пока давление в канавке не опустится до
нуля. Этот процесс сжатия повторяется по
очереди с каждой канавкой/зубом
сателлита.

4.

Маслоотделитель не показан

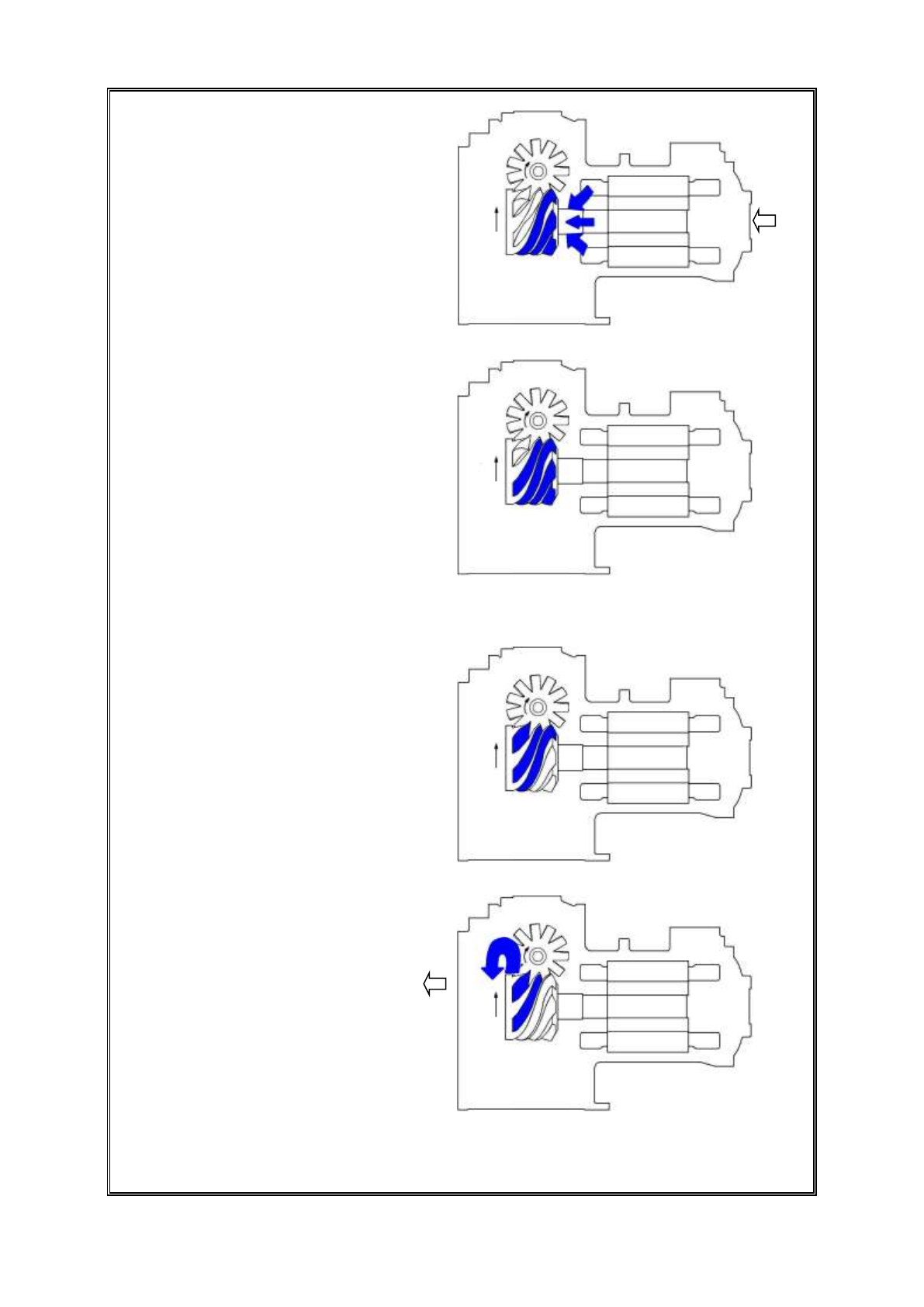

Рис. 15. Процесс сжатия

c

b

a

c

a

b

c

b

a

a

b

Нагнетаемы

й

газообразны

й хладагент

a

b

Вса

сы

ва

емый

га

зо

обр

аз

ны

й

хл

ад

аг

ен

т

b

a

c
