17
Русский
ПРИМЕЧАНИЯ
•

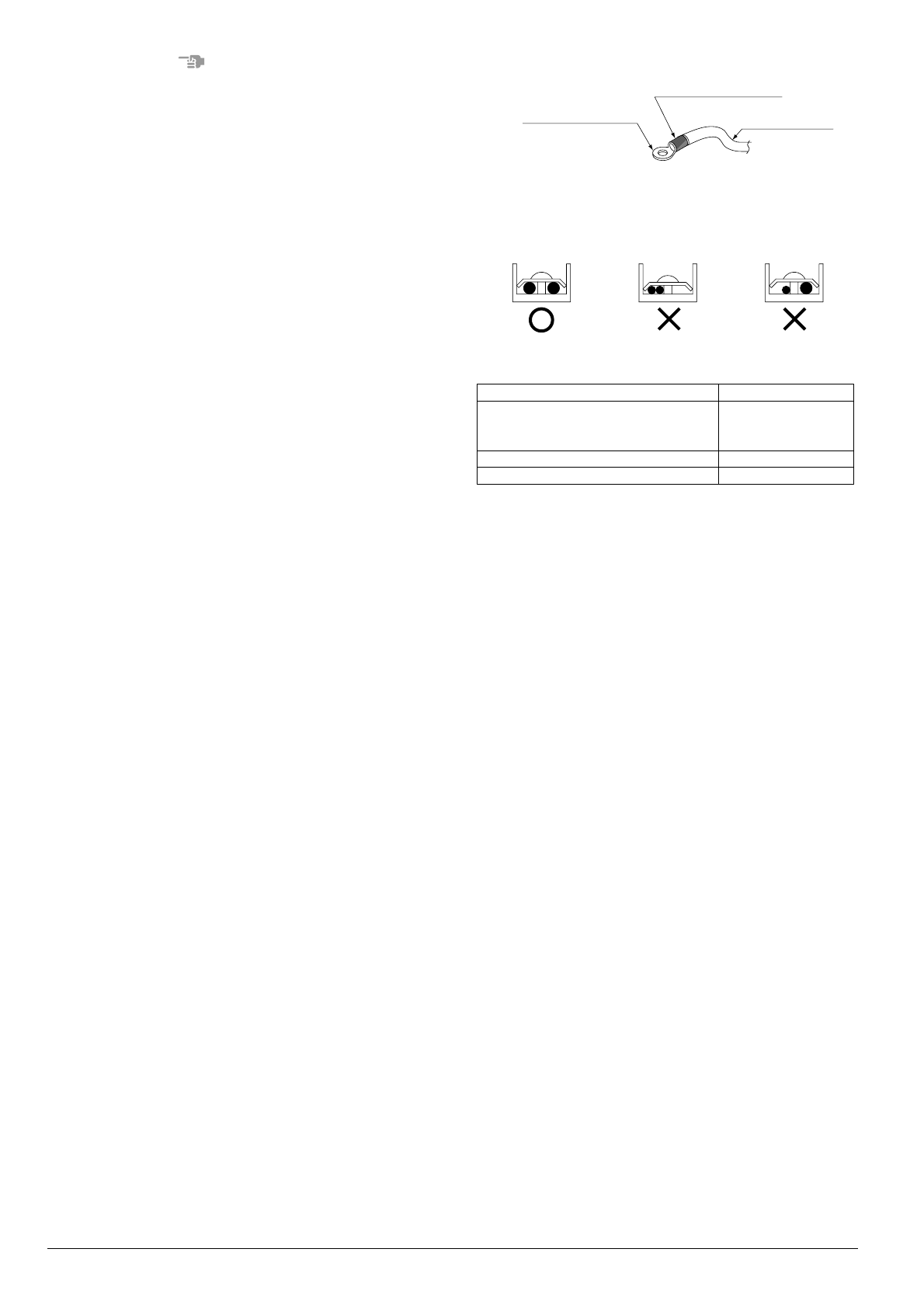

Используйте круглую изогнутую клемму для
подсоединения к клеммной коробке.
(
См. рис. 6
)
Кроме того, заизолируйте площадь обжима
с помощью изоляционного рукава и т.д.
Если это не доступно, см. следующий раздел.
(a) Нельзя подсоединять к терминалу питания
проводку разной толщины.
(Неплотное соединение может создать
проблемы с нагреванием.)
(b) Если соединительные провода имеют
одинаковый диаметр, сделайте соединение,
как показано на рисунке 7.
•
Используйте подходящую отвертку для
затягивания контактных винтов.
Использование слишком маленькой отвертки
может повредить головку винта, что не позволит
затянуть его надлежащим образом.
•
Чрезмерное затягивание контактного винта может
повредить сам винт.
См. Таблица 4 для определения момента затяжки
контактного винта.
•
При закреплении проводки используйте зажим 2)-1 так, чтобы не применять к соединению
проводки силы на растяжение, после чего надежно закрепите проводку. Кроме того, после
завершения монтажа проводки, организуйте проводку так, чтобы крышка ЭЛЕКТРОБЛОКА не
выступала, после чего хорошо ее уложите.
Убедитесь, что при заменен крышки ЭЛЕКТРОБЛОКА не зажат ни один провод.
Всегда прокладывайте провода через специальные отверстия, чтобы их защитить.
•
Не прокладывайте систему проводки и проводку электропитания в одном месте, а с наружной
стороны блока расстояние между ними должно быть минимум 50 мм.
В противном случае система проводки будет улавливать электрические шумы (внешние помехи),
что может провести к неисправности или поломке.
•
После завершения монтажных работ, используйте герметик (приобретается на месте) для
герметизации закрытых и проводных отверстий.
(Проникновение мелких животных и т.д. может привести к неисправности.)
Изоляционный рукав
Электрической
провод
Круглая изогнутая
клемма
Рис. 6
Подключайте к обеим
сторонам провода с
одинаковой площадью
сечения.
Не присоединяйте
провода одного и
того же сортамента
к одной стороне.
Не присоединяйте
провода,
различающиеся по
сортаменту.
Рис. 7
Размер контактного винта
M3,5 (Клеммная коробка (A1P) системы
проводки селектора
ОХЛАЖДЕНИЕ/ОБОГРЕВ)
M4 (Клеммная колодка источника питания)
M4 (Клемма заземления)
0,80-0,96
1,18-1,44
1,52-1,86
Крутящий момент затяжки (Н•м)
Таблица 4
