Русский

8

(Несоблюдение данного требования может привести к неправильной работе блока и повышению
уровня рабочего шума.)

6. РАБОТА С ТРУБОПРОВОДОМ ДЛЯ ХЛАДАГЕНТА

•

Инструкции по установке трубопровода между наружным блоком и BS-блоком, выбору
разветвителя трубопровода хладагента и установке трубопровода между разветвителем
трубопровода хладагента и внутренним блоком приведены в руководстве по установке и
проектном описании оборудования, которые идут в комплекте с наружным блоком.

•

Перед началом работы всегда проверяйте, чтобы использовался хладагент типа R410A.
(Блок не будет работать корректно с разными типами хладагента.)

•

Заизолируйте все трубопроводы, включая водные трубы, газовые трубы высокого и низкого
давления (HP/LP), трубы подачи газа, газовые трубы, уравнительные трубы (между наружными
блоками наружной мульти-блоковой системы), а также их трубные соединения. Отсутствие
изоляции этих труб может привести к утечке воды или возгоранию. В частности, в процессе
полного охлаждения подаваемый газ проходит по трубопроводам высокого и низкого давления
(HP/LP), поэтому требуется такое же количество изоляции, как и для обычных труб подачи газа.
К тому же, сжатый газ проходит по трубопроводу высокого и низкого давления (HP/LP), а также
по газовому трубопроводу, поэтому используйте изоляцию, которая выдерживает температуру
больше 120°C.

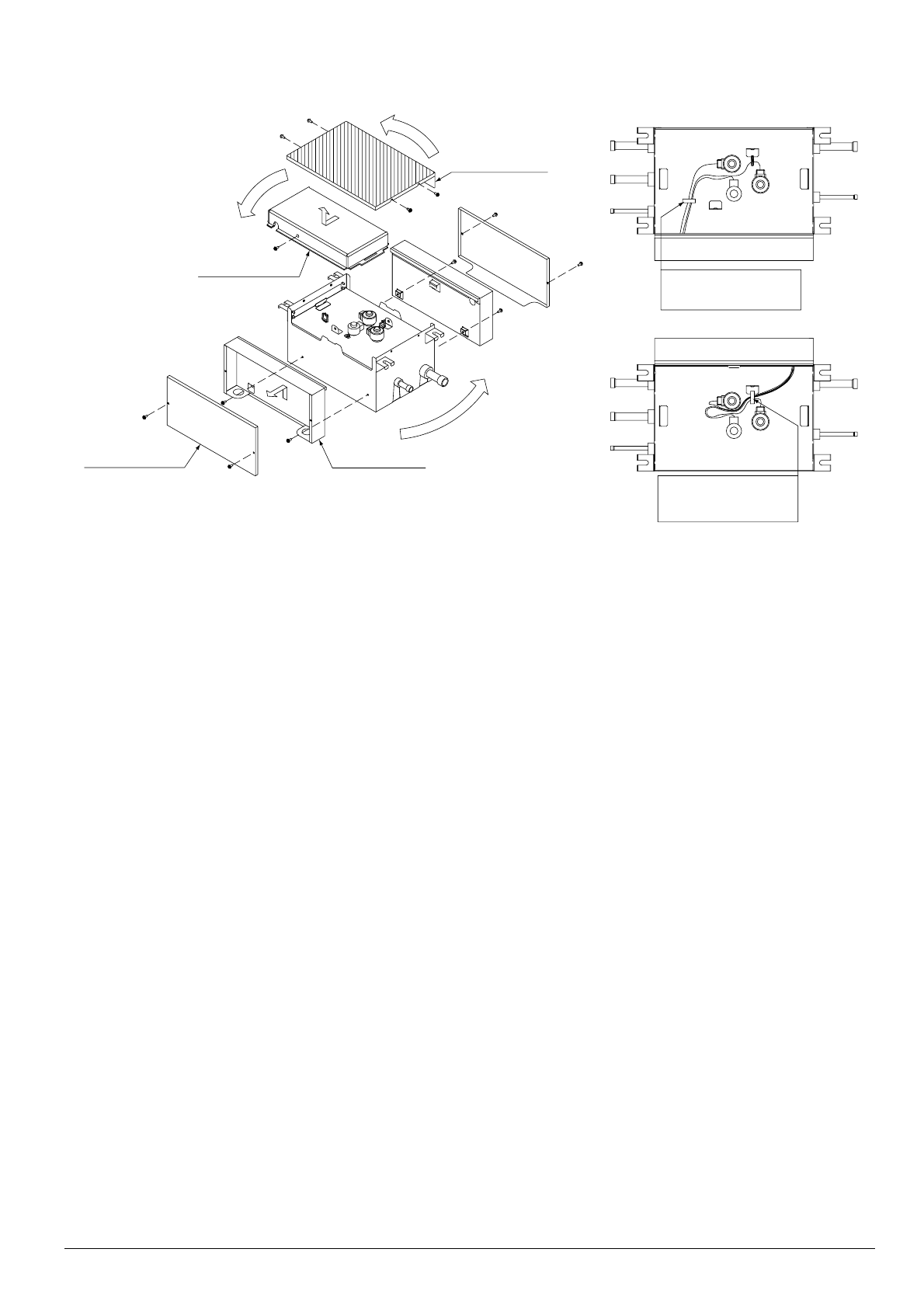

Крышка
ЭЛЕКТРОБЛОКА

Крышка катушки

Верхняя панель

ЭЛЕКТРОБЛОК

5)-2
(Переместите
ЭЛЕКТРОБЛОК)

1)

1)

2)

4), 6)

3), 7)

3), 7)

3), 7)

3), 7)

(Поверните на 180 градусов)

6)

7)

(Поверните на 180 градусов)

2)

9)

9)

8)

8)

4)

2)

[Перед изменением 5)-1]

[После изменения 5)-3]

ЭЛЕКТРОБЛОК

ЭЛЕКТРОБЛОК

Извлеките провод из
скобы крепления
электропроводки.

Проденьте провод
через скобу крепления
электропроводки.

Рис. 4
