4. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ ПЕРЕД УСТАНОВКОЙ
Для установки подвесных болтов и навесных кронштейнов см. рис 3.
〈
Подвесные болты: Для поддержки изделия
〉
•
Используйте подвесные болты M8-M10.
•
Когда отверстия должны быть сделаны заново, используйте вставные вкладыши и фундаментные
болты. Если отверстия уже проделаны, используйте вставные анкеры или подобные им.
Устанавливайте BS-блок таким образом, чтобы опора могла выдержать его вес.
〈
Подвесной кронштейн: Для поддержки соединительной трубы
〉
•
Обязательно закрепите соединительный трубопровод вокруг блока с помощью навесных
кронштейнов на расстоянии не меньше 1 метра от боковой поверхности блока. Если на навесные
кронштейны BS-блока навешивать избыточный вес, он может упасть и нанести травму.
5. УСТАНОВКА BS-БЛОКА
При установке используйте только детали и аксессуары, указанные в спецификации.
(1)
При необходимости, используйте следующую процедуру для изменения установочной
поверхности ЭЛЕКТРОБЛОКА. (
См. рис. 4
)
1)
Снимите крышку ЭЛЕКТРОБЛОКА. (2 винта)
2)
Снимите ЭЛЕКТРОБЛОК. (2 винта)
3)
Снимите верхнюю панель. (4 винта)
4)
Снимите крышку катушки. (1 винт)
5)
Измените направление вытягивания провода (катушка с приводной задвижкой) между
корпусом и ЭЛЕКТРОБЛОКОМ.
6)
Поверните крышку катушки на 180 градусов и прикрепите её.
7)
Поверните верхнюю панель на 180 градусов и прикрепите её.
8)
Прикрепите ЭЛЕКТРОБЛОК.
9)
Прикрепите крышку ЭЛЕКТРОБЛОКА.
(2)
Присоедините крюки к подвесным болтам.
Обязательно используйте гайки (M8 или M10: 3 шт.,
4 положения) и шайбы (Для M8: Размер наружного
диаметра от 24 до 28мм, Для М10: Наружный диаметр
от 30 до 34мм: 2 шт., 4 положения) (приобретаются на
месте) с верхней и нижней стороны навесного
кронштейна и убедитесь, что они хорошо затянуты.
ПРИМЕЧАНИЯ
•
BS-блок имеет верх и низ, поэтому устанавливайте его
так, чтобы диагональные линии на рисунке 4 были сверху.
428
219
Подвесной
кронштейн
Подвесной болт
Крыльчатая
гайка или
винтовая стяжка
Анкерное крепление
1м или менее
1м или менее
Специфический
для блока
<Шаг подвесного болта>
<Пример установки>
Примечание: Все указанные выше компоненты являются
компонентами местной поставки.

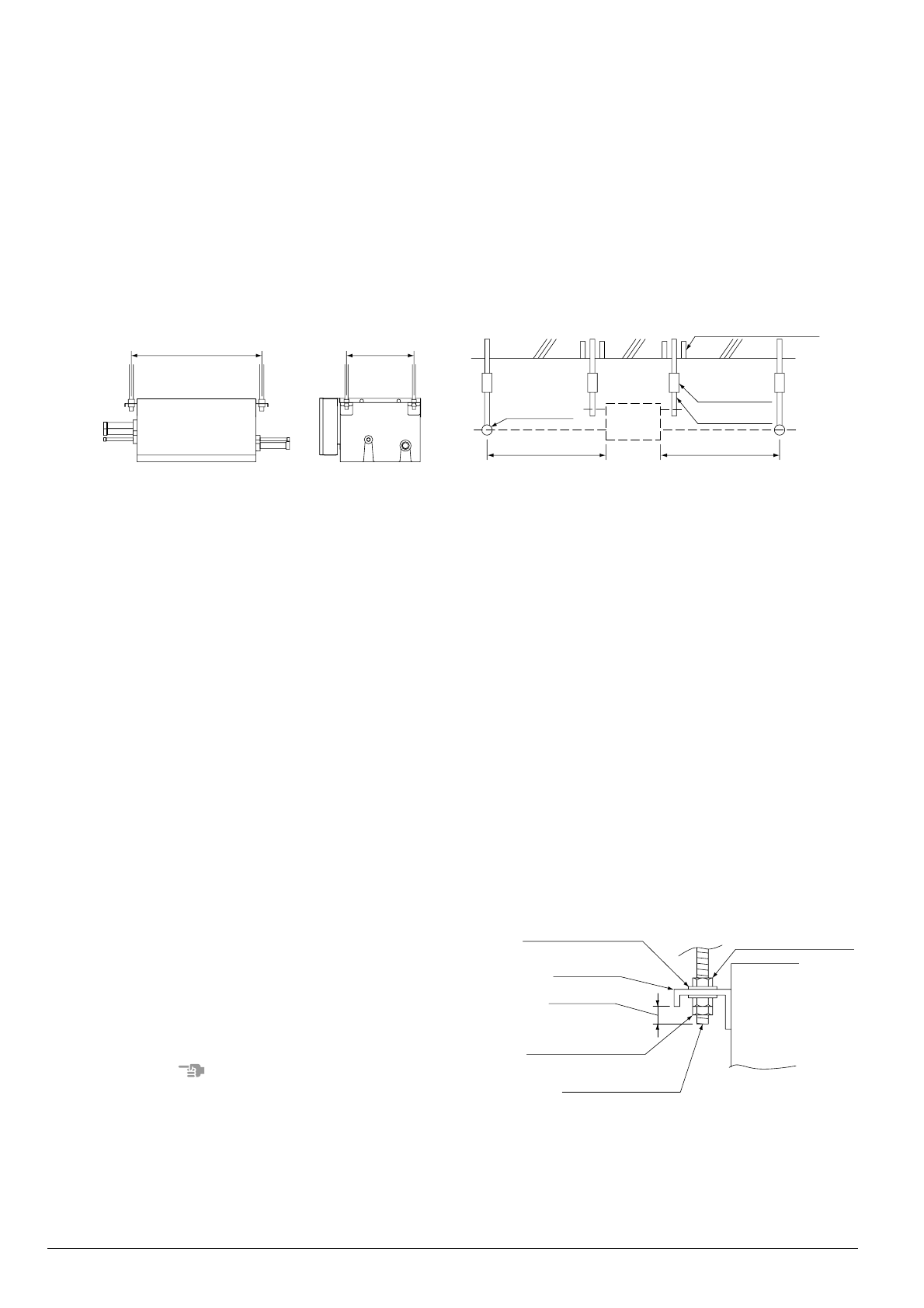

Рис. 3
Шайба
(Местная поставка)
Гайка
(Местная поставка)
Специфический
для блока BS
Подвесной
кронштейн
10 – 15ММ
Гайка
(Двойная гайка)
(Местная поставка)
Подвесной болт
(Местная поставка)
