13
Русский
6-6 ИЗОЛЯЦИЯ ТРУБОПРОВОДА
•
После завершения проверки утечки газа смотрите следующие рисунки и используйте для
изоляции прилагаемые изоляционную трубку 3) и зажимы 2).
ПРИМЕЧАНИЯ
•
Заизолируйте все трубопроводы, включая водный трубопровод, газовые трубы высокого и низкого
давления (HP/LP), трубы всасывания газа, газовые трубы, а также их трубные соединения.
Отсутствие изоляции этих труб может привести к утечке воды или возгоранию. В частности,
в процессе полного охлаждения подаваемый газ проходит по трубопроводам высокого и низкого
давления (HP/LP), поэтому требуется такое же количество изоляции, как и для обычных труб
подачи газа. К тому же, сжатый газ проходит по трубам высокого и низкого давления (HP/LP) и по
газовым трубам, поэтому используйте изоляцию, которая выдерживает температуру более 120°C.
•
При укреплении изоляционного материала в целях защиты окружающей среды, также укрепите
изоляцию отрезков труб, выступающих за пределы блока, а также на трубных соединениях.
Изоляция, купленная отдельно, требует усиления.
Меры предосторожности при наложении изоляции
1.
Герметизируйте так, чтобы воздуха не было ни внутри, ни снаружи
конца.
2.
Чтобы оставить толщину изоляции, не затягивайте зажим очень сильно.
3.
Обязательно наложите изоляцию с верхним швом (приобретается
отдельно).

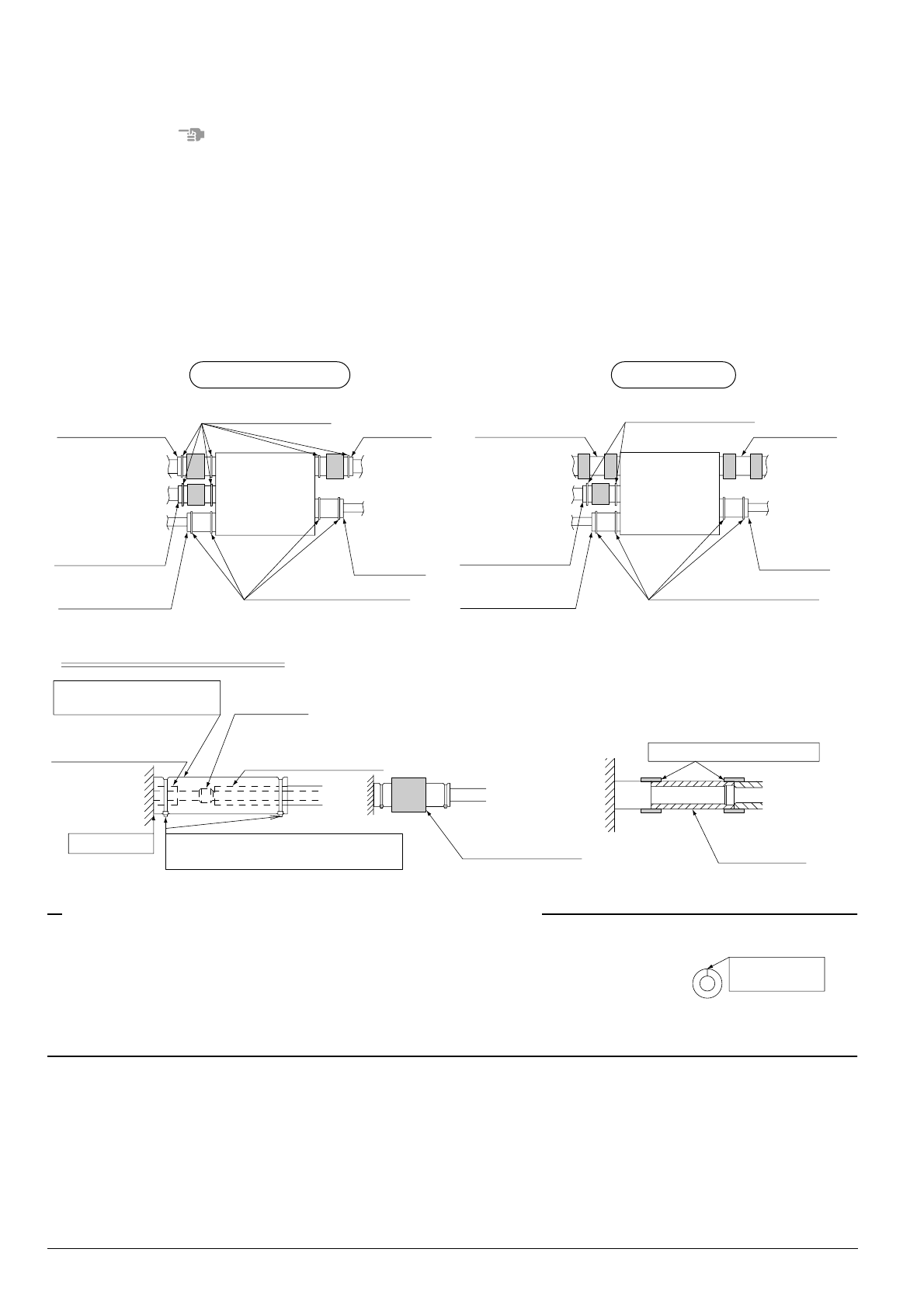

(См. рисунки справа.)
BS1Q10 • 16 тип
BS1Q25 тип
BS-блок
BS-блок
Зажим 2)-2 (Аксессуар)
Зажим 2)-2 (Аксессуар)
Изоляционная трубка
3)-2 (Аксессуар)
Изоляционная трубка
3)-2 (Аксессуар)
Изоляционная
трубка 3)-2
(Аксессуар)
Изоляционная
трубка 3)-2
(Аксессуар)
Изоляционная трубка
3)-2 (Аксессуар)
Изоляционная трубка
3)-3 (Аксессуар)
Изоляционная трубка
3)-1 (Аксессуар)
Изоляционная трубка
3)-1 (Аксессуар)
Зажим 2)-2 (Аксессуар)
Зажим 2)-2 (Аксессуар)
Изоляционная
трубка 3)-1
(Аксессуар)
Изоляционная
трубка 3)-1
(Аксессуар)
Труба для всасывания
газа (Примечание 1)
Газовая труба
(Примечание 1)
Жидкостиая
труба
Газовая труба
(Примечание 2)
Жидкостиая
труба
Газовая труба HP/LP
(Примечание 1)
Жидкостиая труба
Труба для всасывания
газа (Примечание 2)
Газовая труба HP/LP
(Примечание 1)
Жидкостиая труба
Инструкции по наложению изоляции
Изоляция трубопровода
(сторона трубопровода
изделия)
Трубное
соединение
Изоляционный
материал
(Местная поставка)
Загерметизируйте соединение.
Изоляция трубопровода
(сторона подсоединения
трубопровода)
(1) Наложите прилагаемую
изоляцию.
(2) Герметик
(3) Используйте зажимы (aксессуар),
чтобы удерживать оба конца.
Примечание 1: Для труб подачи газа, газовых
труб высокого и низкого
давления (HP/LP) и газовых труб,
после подсоединения
изоляционной трубки, в местах
соединения намотайте больше
изоляции (приобретается на
месте).
Основной
блок
Основной
блок
Изоляционная
трубка 3)-2
(Аксессуар)
Примечание 2: Для модели Q250, нанесите
герметик (приобретается на месте)
вокруг изоляционной трубки 3)-2 со
стороны BS-блока и со стороны
подсоединения трубопровода для
их герметизации.
Подсоедините
швом вверх
Шов
