Используйте только медные провода.
•
Для шнура питания используйте изолированный провод.
•
Выбирайте тип и размер шнура питания в соответствии с местными и национальными правилами.
•
Технические условия для локальной проводки в соответствии с IEC60245.
•
Для электропроводки питания используйте провод типа H05VV-U3G. Размер также должен
соответствовать местным правилам.
•
Для системы проводки используйте виниловый шнур с обшивкой или кабель (2 провода) сечением
0,75-1,25 мм
2
.
Таблица 3
MCA; Mиним. ток цепи (A);
MFA: Mакс. амперы предохранителя (A);
ПРИМЕЧАНИЯ
•
Таблица 3 электрических характеристик относится к одному BS-блоку.
•
Другую подробную информацию см. в техническом паспорте.
7-4

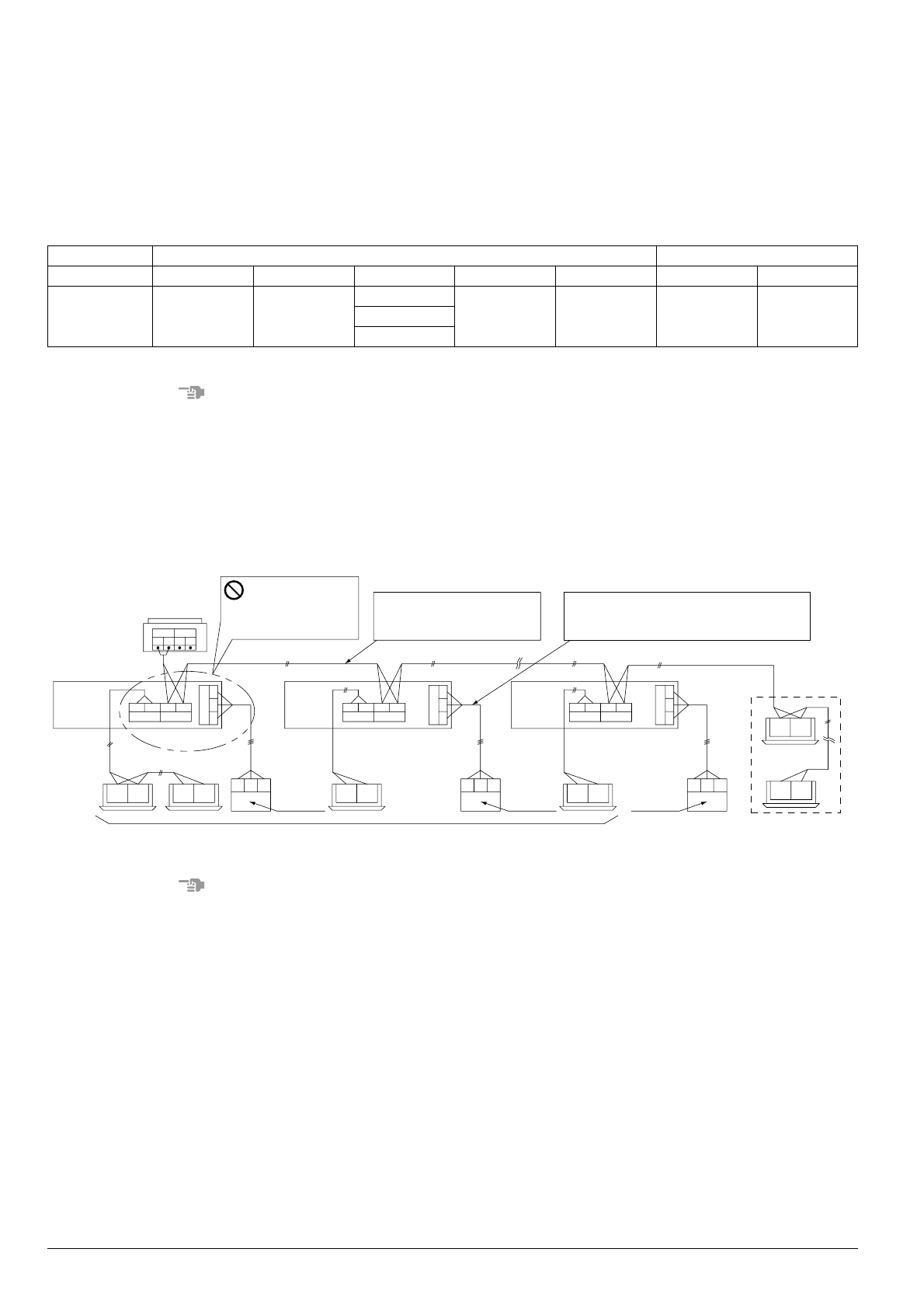

ПРИМЕР МОНТАЖА ЭЛЕКТРОПРОВОДКИ
•
Здесь показан пример монтажа одной системы проводки.
•
Подсоедините терминалы F1 и F2 (TO IN/D UNIT) к блоку управления (A1P) в наружном блоке
ЭЛЕКТРОБЛОКА, а также терминалы F1 и F2 (TO OUT/D UNIT) блока управления (A1P) первого
BS-блока A.
ПРИМЕЧАНИЯ
1.
Подсоедините охлаждающие кондиционеры к терминалам F1 и F2 (TO OUT/D UNIT) крайнего
BS-блока.
2.
Для системы проводки используйте двухжильный провод. Использование многожильных
проводов с тремя или более жилами при одновременной работе двух внутренних блоков,
может привести к ненормальным перебоям в работе. (Трехжильный провод используйте только
в селекторе ОХЛАЖДЕНИЕ/ОБОГРЕВ.)
3.
Ни в коем случае не подключайте проводку электропитания к системе проводки клеммной
колодки. Такие действия могут привести к повреждению всей системы.
4.
Для системы проводки используйте провод, который находится в следующих рамках.
Превышение данных лимитов может привести к ошибке при передаче.
Единицы
Источник питания
Модель
Тип
Гц
Напряжение
Mиним.
Mакс.
MCA
MFA
BS1Q10
BS1Q16
BS1Q25
V1
50
220
198
264
0,1
15
230
240
F1 F2
F1
F1 F2
F1 F2
F1 F2
F1 F2
F1 F2
F1 F2
F2 F1 F2
F1 F2
F1 F2 F1 F2
F1 F2 F1 F2
A
A
B C
A
B C
A
B C
B
C
A
B
C
A
B
C
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(2)
(2)
(2)
Ни в коем случае
не подсоединяйте
проводку
электропитания.
Система проводки
Используйте двухжильные
провода.
(Независимо от полярности.)
Проводка селектора ОХЛАЖДЕНИЕ/ОБОГРЕВ
Используйте трехжильные провода.
(Соблюдайте полярность. Совмещайте
номера терминалов.)
Внутренний блок с функцией выбора Охлаждение/Обогрев
Внутренний блок,
предназначенный
для охлаждения
Наружный блок
BS-блок A
BS-блок B
Концевой
BS-блок
Селектора О/O
Селектора О/O
Селектора О/O
TO IN/D UNIT TO OUT/D UNIT
TO IN/D UNIT TO OUT/D UNIT
TO IN/D UNIT TO OUT/D UNIT
TO IN/D UNIT TO OUT/D UNIT
Селектора
ОХЛАЖДЕНИЕ/
ОБОГРЕВ
Селектора
ОХЛАЖДЕНИЕ/
ОБОГРЕВ
Селектора
ОХЛАЖДЕНИЕ/
ОБОГРЕВ
