6-3 МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ СОЕДИНЕНИИ ТРУБОПРОВОДОВ
•
Во время пайки трубопровода с хладагентом, работу начинайте после удаления азота (*1) или же
паяйте, когда азот перетекает в трубопровод с хладагентом (*2) (
См. рис. 5
), после чего соедините
BS-блок и внутренний блок с помощью гаечного или фланцевого соединения.
(*1) Информация о замещении азота приводится в “Руководстве по монтажу VRV” (имеется у
любого дилера Daikin).
(*2) Регулятор давления азота, отпущенный на время пайки, должен быть установлен на значение
около 0,02 МПа (0,2 кг/см
2
: достаточно почувствовать щекой легкий холодок).
ПРИМЕЧАНИЯ
•
Во время пайки трубопровода не используйте антиокислители. Остаточные частицы могут
затруднить движение в трубопроводе или привести к неисправности деталей.
•
Не используйте флюс для пайки стыков трубопровода с хладагентом.
Использование хлористого флюса может привести к коррозии трубопровода, а если он содержит
фтористые соединения, это может испортить смазку хладагента, оказывая пагубное влияние на
систему трубопровода с хладагентом.
Используйте фосфорно-медную пайку (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677), для
которой не требуется флюс.
6-4 ВЫБОР РАЗМЕРА ТРУБОПРОВОДА
Руководствуясь
Примерами соединения 1
и
2
ниже, а также
Таблицами 1
,
2
, выберите размер
трубопровода между наружным (разветвителем трубопровода хладагента) и BS-блоками, а также
между BS-блоком и внутренним блоком (разветвителем трубопровода хладагента).
Пример соединения 1: Выходной поток подается с BS-блока на внутренний блок 1
Трубопровод для
хладагента
Клапан
Редукционный клапан
Деталь для пайки
Крепление
лентой
Азот
Азот

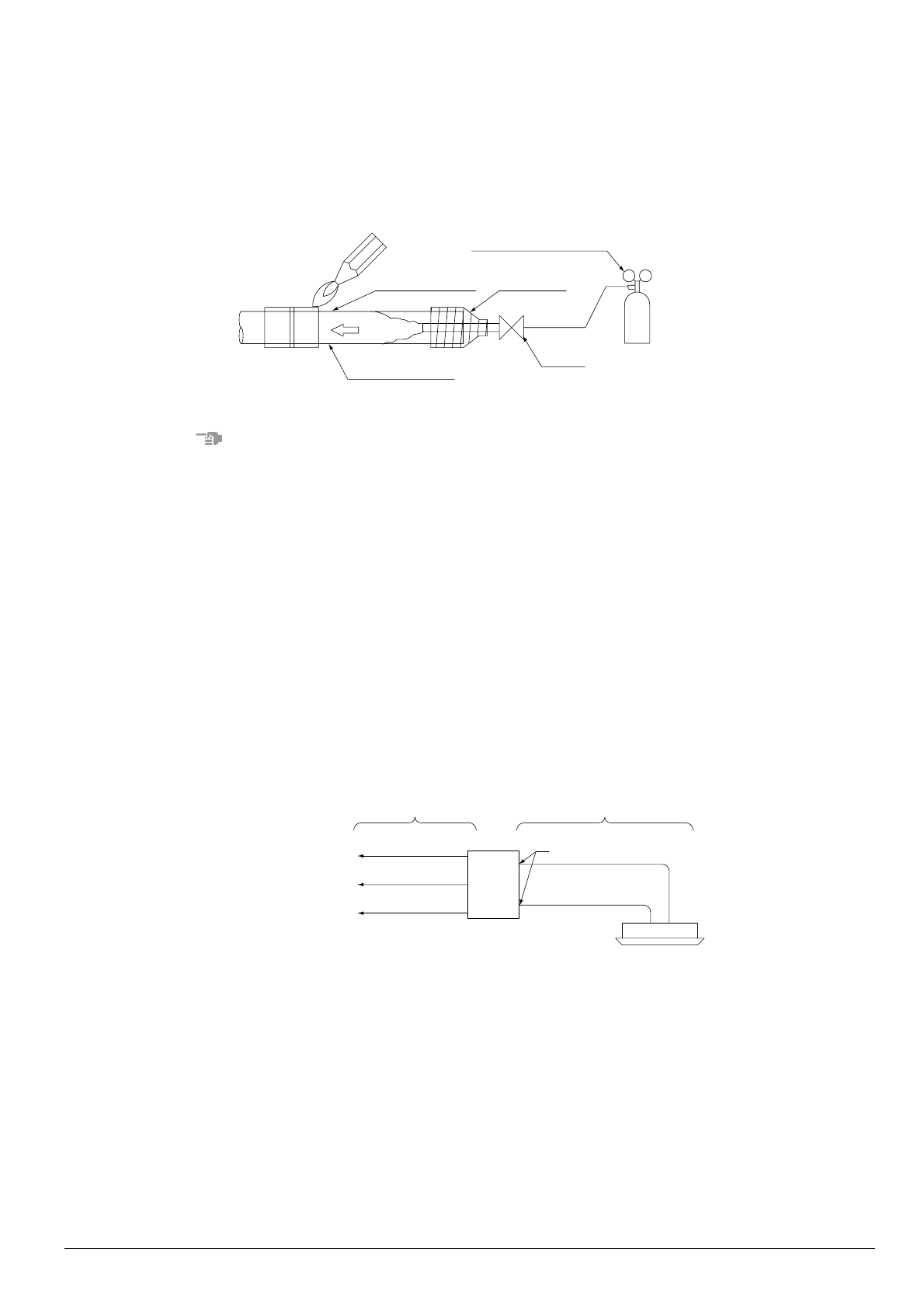

Рис. 5
К разветвителю
трубопровода
хладагента или
к внешнему блоку
*
Труба для
всасывания газа
<Выше>
<Ниже>
Газовая
труба
Комнатный блок
Жидкостиая
труба
Газовая труба
HP/LP
Жидкостиая
труба
Определите с помощью
Таблица 1
на основе общей
производительности комнатных
блоков, подключенных ниже.
Выберите в
Таблица 2
,
в зависимости от типа мощности
внутреннего блока.
BS-блок
