Между наружным блоком и BS-блоком,
Между BS-блоком и внутренним блоком, а также
Между двумя BS-блоками
Максимальная длина проводки: 1000 м или менее
Общая длина проводки: 2000 м или менее
Максимальное количество узловых точек: 16 узловых точек
(2)
Между BS-блоком и селектором ОХЛАЖДЕНИЕ/ОБОГРЕВ
Максимальная длина проводки: 500 м или менее
7-5

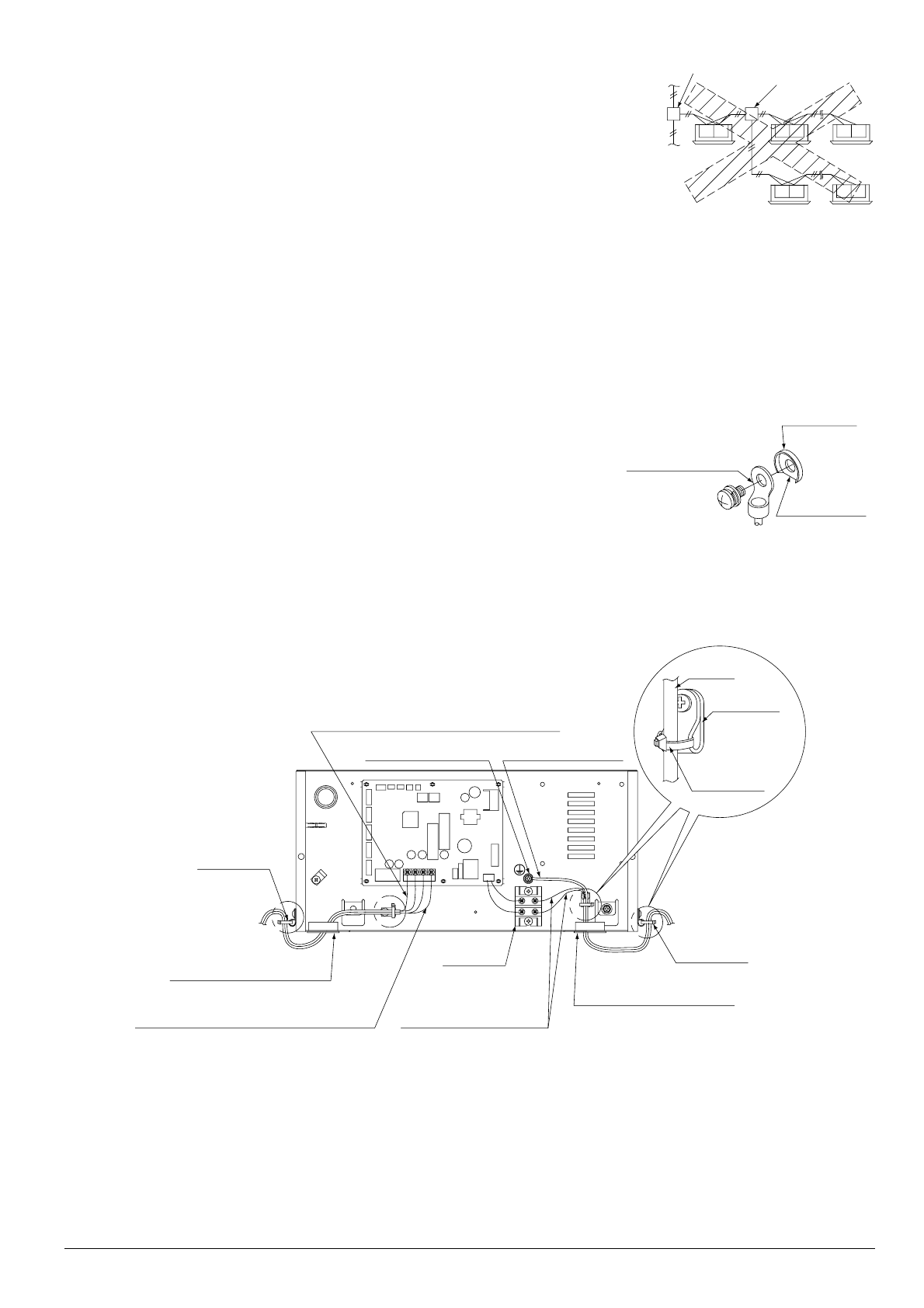

СОЕДИНЕНИЯ ЭЛЕКТРОПРОВОДКИ
Сдвиньте крышку ЭЛЕКТРОБЛОКА в сторону и следуйте указаниям по подсоединению проводов.
〈
Система проводки
〉
Снимите крышку ЭЛЕКТРОБЛОКА и подсоедините провода к клеммам F1 и F2 (TO IN/D UNIT),
а также к клеммам F1 и F2 (TO OUT/D UNIT) системы проводки (блок управления (A1P)).
Вместе с этим, проведите проводку в блок через сквозное отверстие слева и зажмите провода
(в двух местах) с помощью прилагаемых зажимов 2).
〈
Проводка электропитания и провод заземления
〉
Снимите крышку ЭЛЕКТРОБЛОКА и подсоедините провода
электропитания к распределительной коробке (X1M).
Также подсоедините провод заземления к зажимам заземления.
Протяните провод электропитания и провод заземления вместе
через сквозное проводное отверстие (правая) и в ЭЛЕКТРОБЛОК,
используя при этом прилагаемые зажимы 2) для надежного
крепления проводов (в двух местах).
Обязательно закрепите провод заземления с помощью проволоки таким образом, чтобы он вышел
в разрезе тарельчатой пружине.
(В противном случае контакт провода заземления может быть недостаточным, что может привести
к тому, что он не будет выполнять функцию заземления.)
F1 F2
F1 F2
F1 F2
F1 F2
F1 F2
ответвление
Подответвление
Вырезаемый
участок
Тарельчатая
пружина
Круглая изогнутая
клемма
A1P
F1 F2 F1 F2
Система проводки из внутреннего блока
(К клеммам TO IN/D UNIT F1, F2)
Клемма заземления
Провод заземления
Провод
Крепление
провода
Клеммная
плата
Проводка источника
питания (К клеммам L1,
L2 клеммной коробки)
Прокладка провода через
отверстие (правая)
Прокладка провода через
отверстие (левая)
Система проводки из наружного блока
(К клеммам TO OUT/D UNIT F1, F2)
Зажим 2)
(Аксессуар)
Зажим 2)
(Аксессуар)
Зажим 2)
(Аксессуар)
TO IN/D UNIT TO OUT/D UNIT
