10

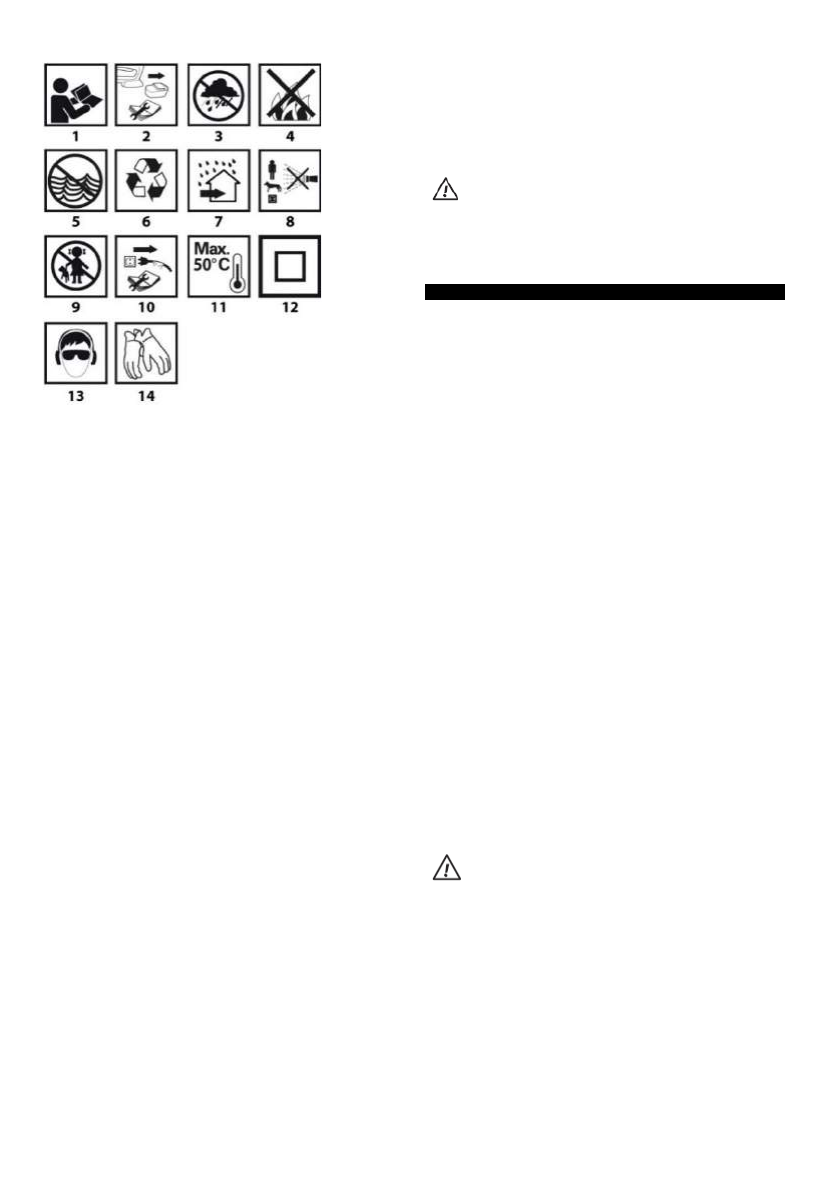

Explanation of used symbols

1.

Read instruction manual, observe warnings and safety

conditions therein!

2.

Remove the battery from the device before starting any

adjustments or cleaning related tasks.

3.

Protect the tool from moisture.

4.

Do not throw cells into fire.

5.

Hazardous to water environment.

6.

Recycling.

7.

For use indoors

8.

Do not direct stream onto people, animals or live installations.

9.

Keep the tools away from children.

10.

Disconnect the charger before repairs.

11.

Maximum permissible cell temperature.

12.

Protection class 2.

13.

Use personal protection equipment (protective goggles,

earmuff protectors).

14.

Use protective gloves.

DESIGN AND INTENDED USE

The  compressor  is  a  compact,  mobile  device  powered  from  the
battery, which allows for use in any place. The drive consists of DC
motor that runs the compressor. The device is equipped with backlit,
digital manometer, LED illumination, feature of automatic switching
off  when  the  target  pressure  is  obtained  and  memory  function  for
last selected pressure before the device was switched off previously.
The compressor is used to inflate objects like car or bike tyres, tyres
for mowers, sports equipment, inflatable mattresses, beach toys and
other  inflatable  objects.  The  compressor  is  not  designed  to  inflate
high  volumes,  like  in  rubber  pontoons  and  large  inflatable
mattresses.
Do not use the tool to fill air tanks in  respiratory equipment or for
chemical spraying.

DESCRIPTION OF DRAWING PAGES

Below  enumeration  refers  to  the  device  elements  depicted  on  the
drawing pages of this manual.

1.

Fixing nut

2.

Switch

3.

Illumination

4.

Display screen

5.

Button “+"

6.

On/Off button on display

7.

Button “−"

8.

Battery lock button

9.

Battery

10.

Charger

11.

LED diodes

12.

Button for battery level indication

13.

Battery level indicator (LED)

14.

Compressed air hose

15.

Adapter for compressed air hose

* Differences may appear between the product and drawing.

MEANING OF SYMBOLS

WARNING

EQUIPMENT AND ACCESSORIES

1.

Compressed air Hose  - 1 pce

2.

Various inflating tips

- 6 pcs

PREPARATION FOR OPERATION

REMOVING AND INSERTING THE BATTERY

•

Push the battery lock button (

8

) and slide out the

battery (9) (fig. A).

•

Insert charged battery (9) into the battery installation socket in

the handle, you should hear when the battery lock button (8)
snaps.

BATTERY CHARGING

The  device  is  supplied  with  partially  charged  battery.  Charge  the
battery in ambient temperature between

4°C and 40°C. New battery,

or  one  that  has  not  been  used  for  a  long  time,  will  reach  full
efficiency after approximately 3 to 5 charge/discharge cycles.

•

Remove the battery (9) from the device (fig. A).

•

Connect the charger to mains socket (230 V AC).

•

Slide the battery (9) into the charger (10) (fig. B). Make sure the

battery is properly fitted (pushed to the end).
When  the  charger  is  connected  to  a  mains  socket  (230  V  AC),  the
green  diode  (11)  on  the  charger  turns  on  to  indicate  connected
supply.
When the battery (9) is placed in the charger (10), the red diode (11)
on the charger turns on to indicate that the charging is in progress.
At  the  same  time  green  diodes  (13)  of  the  battery  level  indication
are flashing in different configurations, see description below.

•

All diodes are flashing

–

 the battery is empty and requires

charging.

•

2 diodes are flashing

–

 the battery is partially discharged.

•

1 diode is flashing

–

 the battery level is high.

Once  the  battery  is  charged,  the  diode  (11)  on  the  charger  lights
green, and all battery level indication diodes (13) light continuously.
After  some  time  (approx.  15  s)  the  battery  level  indication  diodes
(13) turn off.

  Do  not  charge  the  battery  for  more  than  8  hours.

Exceeding  this  time  limit  may  cause  damage  to  battery  cells.
The charger does not turn off automatically when the battery is
full.  Green  diode  on  the  charger  will  remain  on.  Battery  level
indication  diodes  turn  off  after  some  time.  Disconnect  power
supply  before  removing  the  battery  from  the  charger  socket.
Avoid  consecutive  short  chargings.  Do  not  charge  the  battery
after  short  use  of  the  tool.  Significant  decrease  of  the  period
between chargings indicates the battery is worn out and should
be replaced.

Batteries  heat  up  strongly  during  charging  process. Do  not
work  just  after  charging  has  been  finished,  wait  until  the
battery cools down to room temperature. It will prevent battery
damage.
