84
Версия 1.3
M
1
2
3
6
7
8
11
12
9
10
13
20
4
5
18
14
16
17
19
P
T
7
17
22
21
слив конденсата
к потребителю

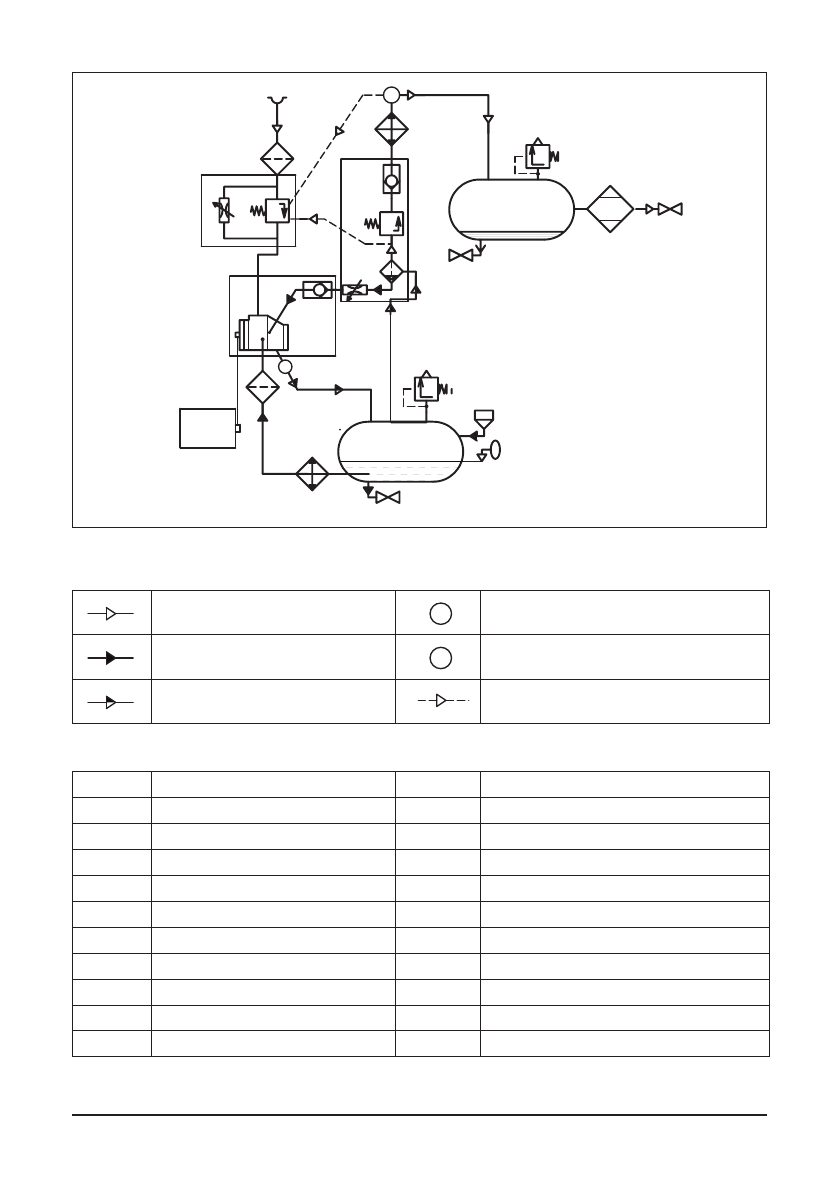

Рис. 2.3.2 Схема пневматическая FR 05..-FR22.., FRD 07..-FRD22.
Т
Р
Воздух
Т
Р
Датчик температуры
Т
Р
Масло
Т
Р
Датчик давления
Т
Р
Воздушно-масляная смесь
Т
Р
Трубопровод управления
Компоненты
1
Электродвигатель
12
Клапан обратный
2
Ременная передача
13
Радиатор, секция воздуха
3
Блок винтовой
14
Радиатор, секция масла
4
Фильтр воздушный
16
Фильтр масляный
5
Клапан всасывающий
17
Кран
6
Бак-сепаратор
18
Пробка заливная
7
Клапан предохранительный
19
Смотровой глазок уровня масла
8
Сепарационный элемент
20
Кран, выход воздуха
9
Дроссель
21
Рефрижераторный осушитель (FRD-версия)
10
Клапан обратный
22
Ресивер
11
Клапан минимального давления
