COMPRAG Screw air compressor F-Series

2.6 Electrical diagram and main components

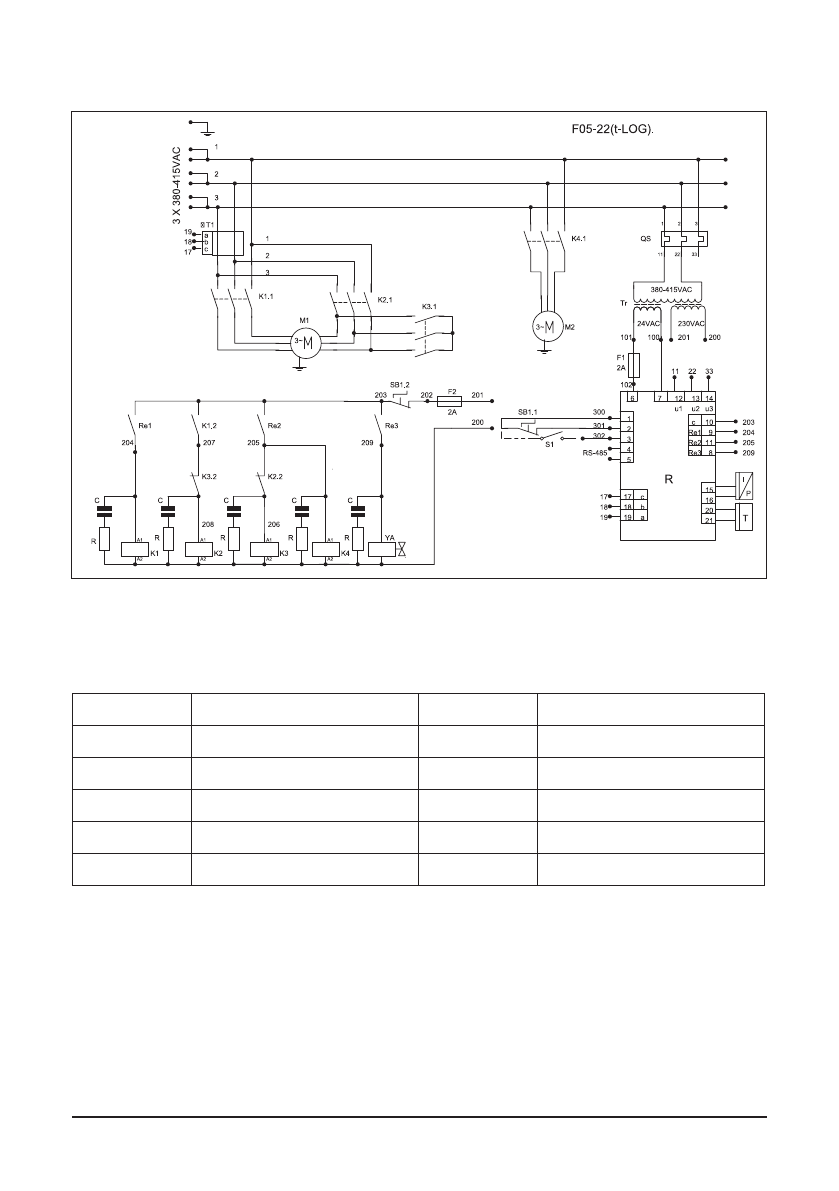

Fig. 2.5 Electrical diagram F05.. – F22.., FR05.. – FR22.., FRD05.. – FRD22..*,
*For RDX Electrical diagram refer to the relevant documentation.
Main components

К1, K2, К3, К4

Contactor

YA

Solenoid valve

М1

Electric motor

R

Electronic controller

Т

Temperature sensor

I/P

Pressure sensor

SB

Emergency stop

CT1

Transformer

F1, F2

Fuses

TR

Transformer

М2

Fan motor

QS

Automatic power switch
