11
COMPRAG Screw air compressor F-Series
2.2 General description
The F-Series oil-filled screw compressor series is designed for uninterrupted and efficient
compressed-air production.
The F-Series compressor is an electric motor-operated, intake-regulated, belt-driven and air-
cooled compressor, enclosed in a sound-insulated canopy. An electronic controller t-Log with
an LCD indicator panel is provided, including start and stop buttons and an emergency stop
button. Pressure and temperature relays are used for system control and protection.

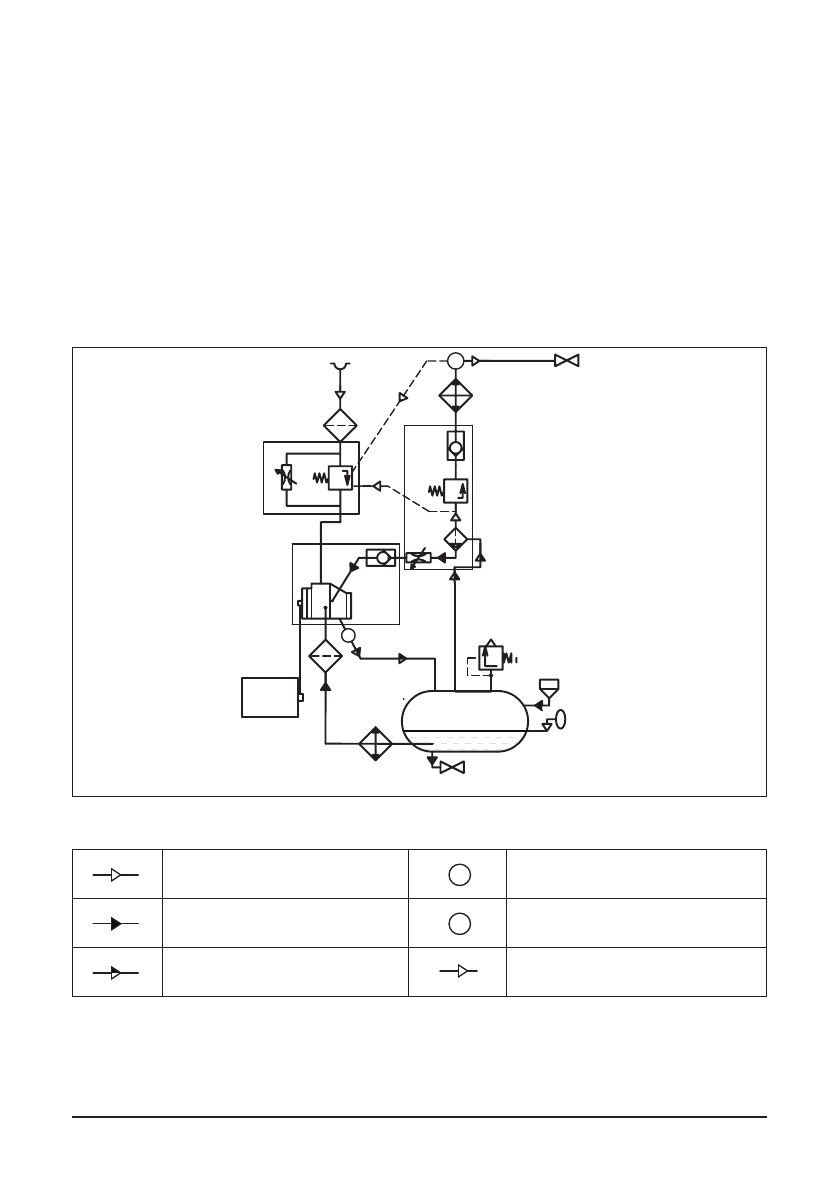

2.3 Function diagram and main components
Т
Р
Air flow
Т
Р
Temperature sensor
Т
Р
Oil flow
Т
Р
Pressure sensor
Т
Р
Air/Oil mix flow
Т
Р
Pneumatic control line
Fig. 2.3.1 Function diagram F 05..-F22.
M
1
2
3
6
7
8
11
12
9
10
13
20
4
5
18
14
16
17
19
P
T
к потребителю
to the user
