COMPRAG Schraubenkompressoren F-Serie
2.6 Elektro-Schaltplan

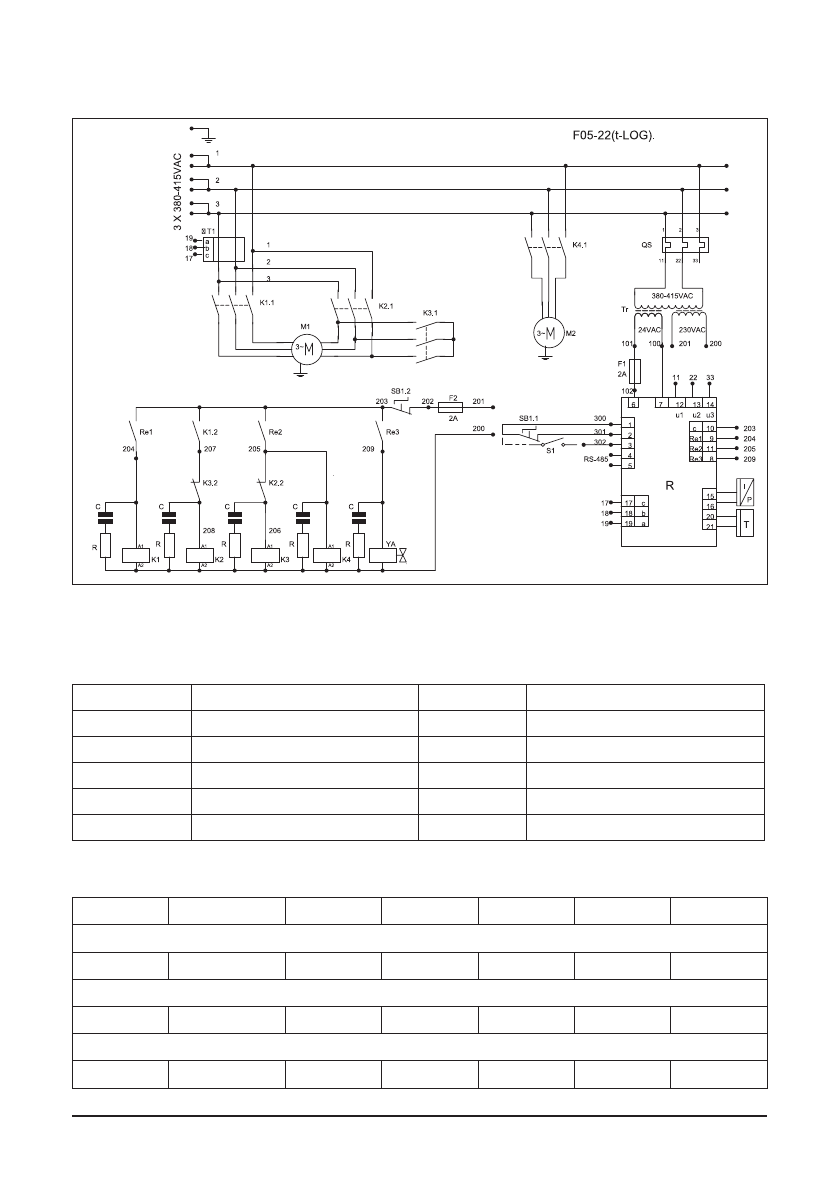

Bild 2.6 Elektro-Schaltplan F05.. – F22.., FR05.. – FR22.., FRD05.. – FRD22.*
*Elektro-Schaltplan für RDX in der zugehörigen Dokumentation.
Hauptkomponenten
К1, K2, К3, К4
Schütz
YA
Elektromagnetventil
М1
Elektromotor
R
Steuerung
Т
Temperatursensor
I/P
Drucksensor
SB
Not-Aus
CT1
Transformator
F1, F2
Sicherung
TR
Transformator
М2
Lüftermotor
QS
Automatischer Leistungsumschalter
2.7 Elektrische Anschlusswerte
Spannung (V) Frequenz (Hz)
A07..
A11..
A15..
A18..
A22..
Material - Kupfer. Kabelquerschnitt (mm²)
380 / 400
50
6
6
6
10
10
Sicherung (A)
380 / 400
50
35
35
35
40
50
Motorüberlastrelais (A)
380 / 400
50
15,5
12,7
16,7
20,2
23,7
