89

COMPRAG Компрессор воздушный винтовой A-Серия

М

18

7

7

8

17

20

21

19

17

15

14

16

1

2

3

5

4

9

10

11

12

13

Р

т

22

6

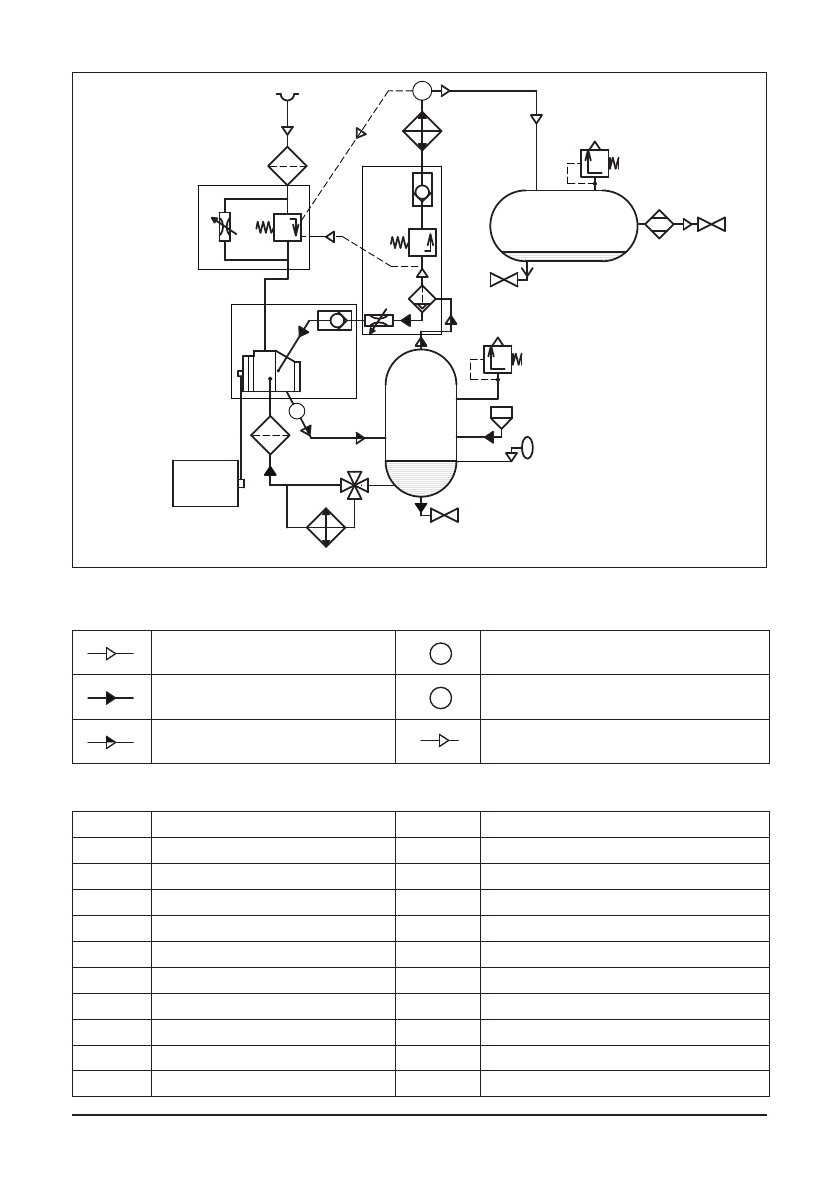

Рис. 2.3.2 Схема пневматическая AR 07..-AR22.., ARD 07..-ARD22.

Т

Р

Воздух

Т

Р

Датчик температуры

Т

Р

Масло

Т

Р

Датчик давления

Т

Р

Воздушно-масляная смесь

Т

Р

Трубопровод управления

Компоненты



1

Электродвигатель

12

Клапан обратный

2

Ременная передача

13

Радиатор, секция воздуха

3

Блок винтовой

14

Радиатор, секция масла

4

Фильтр воздушный

15

Термостат

5

Клапан всасывающий

16

Фильтр масляный

6

Бак-сепаратор

17

Кран

7

Клапан предохранительный

18

Пробка заливная

8

Сепарационный элемент

19

Смотровой глазок уровня масла

9

Дроссель

20

Кран, выход воздуха

10

Клапан обратный

21

Рефрижераторный осушитель (ARD-версия)

11

Клапан минимального давления

22

Ресивер
