COMPRAG Screw air compressor A-Series

Model

Compressor dimensions

Packaging dimensions

Length

L, mm

Width

D, mm

Height

H, mm

Weight ,

kg

Length

L, mm

Width

D, mm

Height

H, mm

Weight ,

kg

AR07-270

1370

700

1500

405

1700

780

1630

450

ARD07-270

440

485

AR07-500

1900

800

1650

447

2050

880

1780

500

ARD07-500

482

540

AR11-270

1470

700

413

1700

780

1800

460

ARD11-270

450

500

AR11-500

1900

800

455

2050

880

1780

510

ARD11-500

492

460

AR15-270

1470

700

420

1700

780

1800

470

ARD15-270

460

510

AR15-500

1900

800

462

2050

880

1780

515

ARD15-500

502

550

AR18-500

1900

860

1860

570

2050

960

2050

620

ARD18-500

635

685

AR22-500

590

640

ARD22-500

655

705

H

L

D

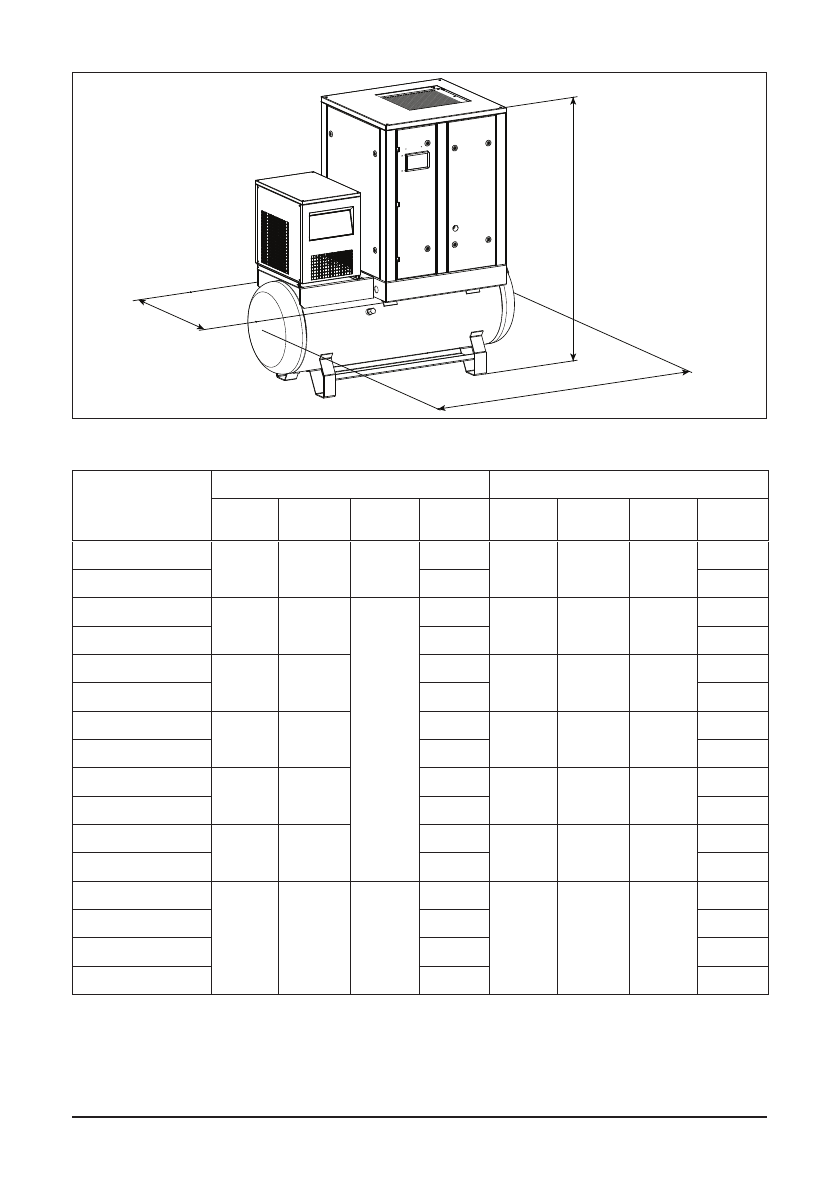

Fig. 3.2.2 Dimension drawing AR07..-AR22, ARD07..-ARD22
