60

Version 2.2

3.5 Anbindung an das Stromnetz

Das Stromkabel ist im Lieferumfang nicht enthalten. Der Kompressor wird ohne Stromkabel
geliefert. Die Kabelgröße muss so gewählt werden, dass der maximale Spannungsverlust

weniger als 5% beträgt.

A05..

A07..

A11..

A15..

A18..

A22..

Material - Kupfer. Kabelquerschnitt (mm²)

4

6

6

6

10

16

Sicherung (A)

25

35

35

50

63

63



Die Kabellänge darf 25 Meter nicht überschreiten. Raumtemperatur muss unter 40°C liegen.
Das Kabel muss eine Feuerfeste Ummantelung haben. Es muss ein Not-Aus-Schalter in Reich

-

weite des Kompressors vorhanden sein, um die Stromverbindung notfalls zu trennen.

Der Kompressor muss in jeder Phase geerdet und geschützt sein,
um Kurzschlüsse und andere Fehler zu vermeiden.

1

2

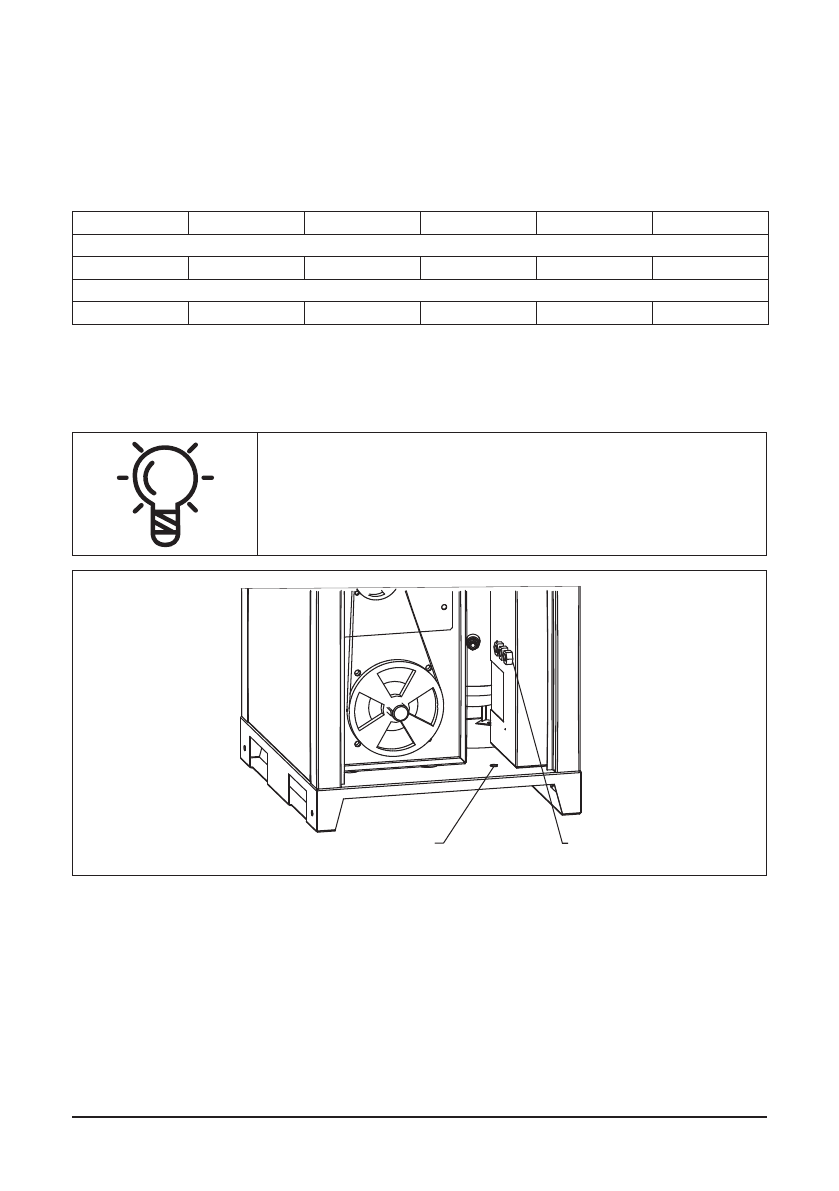

Bild 3.5.1 Stromkabelverbindung

Das Stromkabel muss am Kompressor angeschlossen werden.

Entfernen Sie das rechte Seitenpanel, führen Sie das Stromkabel durch Öffnung (1) und in

Steckplatz (2). Verbinden Sie das Stromkabel mit Klemmplatz (4).



Die Erdungsader des Stromkabels muss mit dem Erdungsbolzen (3) verbunden werden.
