4-3. Графическая шкала
Аналоговая графическая шкала выполняет роль шкалы стрелочного прибора, но
без указателя. Для измерения частоты, коэффициента заполнения, ширины
импульса, крест-фактора нагрузки и дБ графическая шкала выдает амплитудное
значение сигнала (вольт или ампер), а не значение на первичном экране.
Графическая шкала не отображает величину емкости, температуры, параметр
АС+DC, переменного тока, превышающего постоянный, пиковые значения,
минимальные/максимальные значения. При измерении постоянного напряжения,
постоянного тока и относительных значений центром шкалы является «0». В
режимах измерения постоянного тока, напряжения используется максимальный
диапазон шкалы. В режиме относительных измерений диапазон значений
графической шкалы составляет ±10%. Номер подсвеченного сегмента указывает
на измеренное значение относительно максимального значения в данном
диапазоне. Например, в диапазоне 50В (переменное напряжение) деления шкалы
выглядят так: 0,5,10,15,20,25,30,35,40,45 и 50. Поэтому сигнал напряжением 25В
будет отображаться на средней части шкалы.
4-4. Экранное окно
В экранном окне выводится вся информация. Первичный экран (верхняя половина
экранного окна) предназначен для отображения наиболее важного параметра
измеряемой величины. Вторичный экран включает в себя графическую шкалу и
значения, которые измеряются попутно основной величине. Например, при
измерении частоты сигнала ее значение выводится на первичном экране, а
величина переменного напряжения – на вторичном экране.
4-5. Индикаторы функциональных кнопок
Индикаторы четырех функциональных кнопок (от F1 до F4) отображаются в
нижней строке экрана. Эти индикаторы «переключаются» при изменении функции
и/или меню.

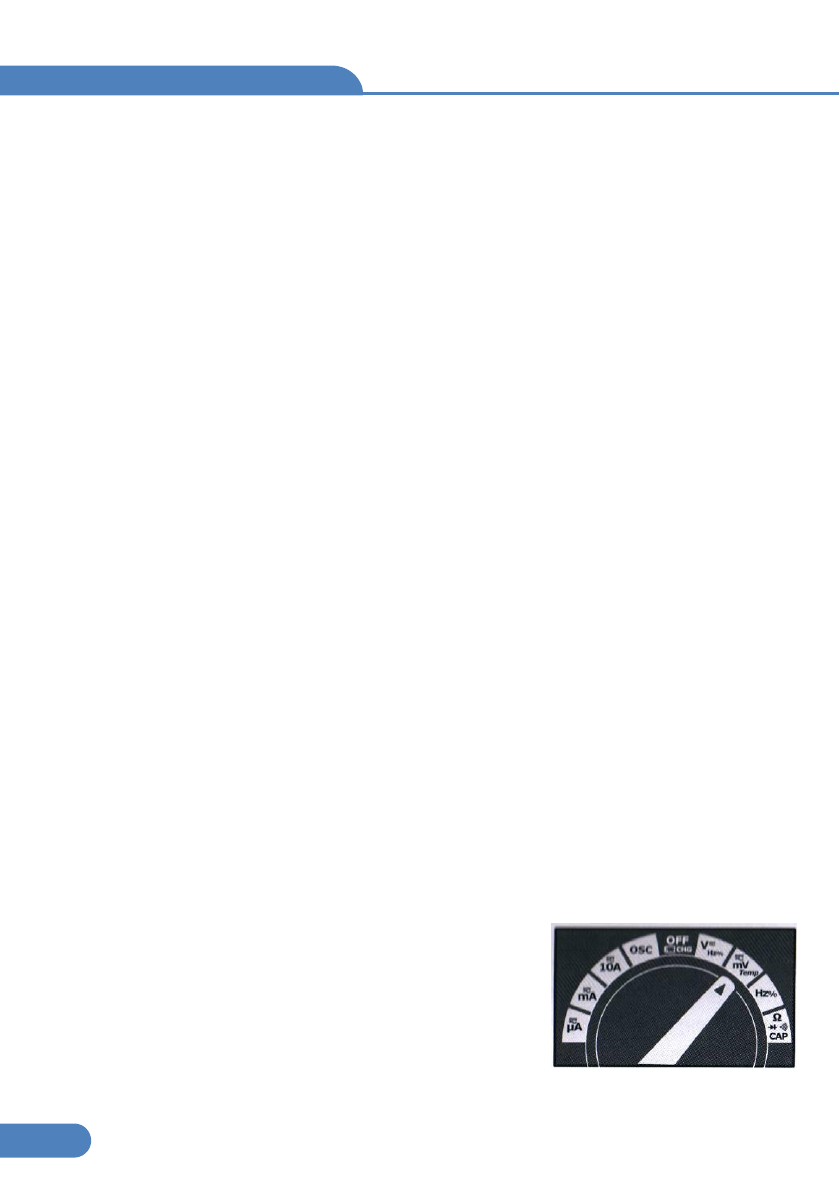

4-6. Поворотный переключатель
Выбрать
режим
измерения
поворотом
переключателя в одно из следующих положений
(параметры
нанесены
вокруг
указателя
поворотного переключателя). Для каждого режима
мультиметр выдает стандартный экран (диапазон,
единицы измерения). В каждом режиме кнопкой
выбирается определенная функция.
Мультиметр TRMS
7
