Во избежание удара электрическим током не касаться металлических частей
наконечника датчика при подключении источника питания.
Измеренный сигнал осциллографом представляет собой напряжение
относительно заземления. Убедиться в правильном подключении контакта
заземления, исключить возможность возникновения короткого замыкания.
1-3-2 Применение датчика
1.
Подключить датчик к соединителю, вставить соединитель в разъем прибора.
2.
Если датчик имеет крючкообразный наконечник, убедиться в том, что он
надежно зафиксирован.
3.
Выбрать режим работы с датчиком, если частота сигнала превышает 1КГц.
2.
Функционирование
Для эффективной работы осциллографа пользователю необходимо знать
следующие функции прибора:
Интерфейс и кнопки
Соединитель и датчик
Настройки системы
Вертикальная система
Горизонтальная система
Триггерная система
Система захвата сигнала
Экран
Система измерения
Память
Вспомогательная система
Справочная система
2-1 Интерфейс и кнопки

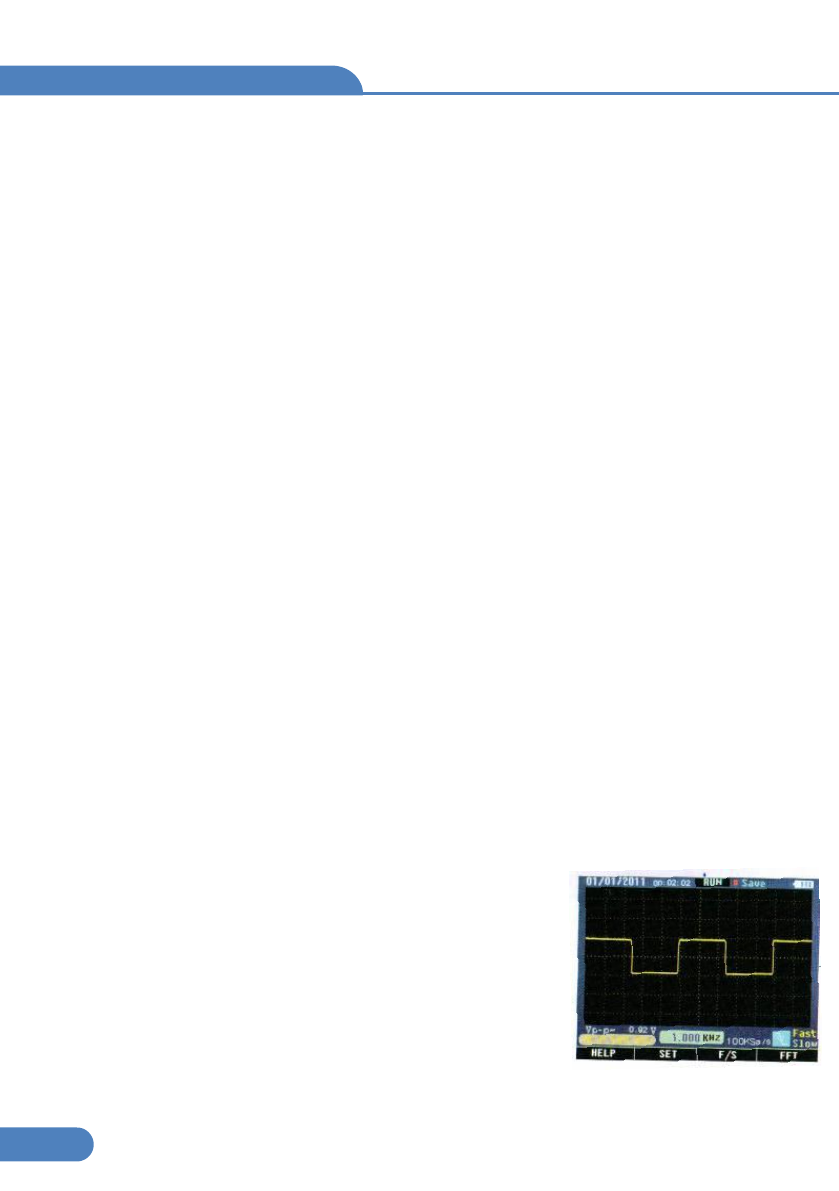

См. следующий рисунок:
рисунок 2-1
Следовать указаниям на экране для использования
кнопок
F1-F4
Кнопка
HOLD
(фиксация показаний на экране)
Функциональная кнопка
MODE
(включение курсора
и положение развертки сигнала)
Кнопка автоматического поиска
AUTO
(поиск
сигнала неизвестной частоты и амплитуды)
Кнопка записи
REC
(запись текущего сигнала, длиной до 10 стр.)
Осциллограф
38
