Курсор шкалы времени: отображается в виде вертикальной линии на экране,
результат измерения параметра выводится в нижней части экрана, см. рис. 2-
11-2.
Курсор шкалы напряжения: отображается в виде горизонтальной линии на
экране, результат измерения параметра выводится в нижней части экрана,
см. рис. 2-11-3.
2-14 Запись формы сигнала
Для наблюдения сигналов последовательной
передачи данных, например, UART, IIC,
используется режим записи. Нажать кнопку
REC, прибор выполнит захват и запись
сигналов. После выполнения записи результат
отображается на экране в определенном
порядке.
Нажать кнопку
NEXT
, перейти на
следующую
страницу,
можно
просматривать до 10 стр.
Нажать кнопку
PREVIOUS
, чтобы перейти
на предыдущую страницу.
Курсорное измерение производится также
как в режиме
HOLD
.
2-15 Память
Цифровой осциллограф способен хранить данные о 10 сигналах в своей
внутренней памяти. Эти данные хранятся в течение 10 лет, перезапись данных
можно производить до 1 млн. раз. Данные можно воспроизвести на экране
прибора или передать на ПК по системе Bluetooth, затем просмотреть на ПК с
помощью соответствующего программного обеспечения. Измерения можно
производит и на персональном компьютере.
1.
Сохранить текущий сигнал в память устройства.
Нажать кнопку «HOLD» → «F2(Save)» → «Save Operations» → «
»
(выбор положения) → «F1 (память)», если данные не сохранены в данной
ячейке (нет данных), то в результате записи цвет меняется с зеленого на
пурпурно-красный.
Если в памяти имеются данные, ранее записанные, система выводит
сообщение «Into the new?» (Перезаписать?). При выборе «Yes» (Да)
производится перезапись существующей информации, при выборе «No» (Нет)
– выход из режима без записи.
Осциллограф

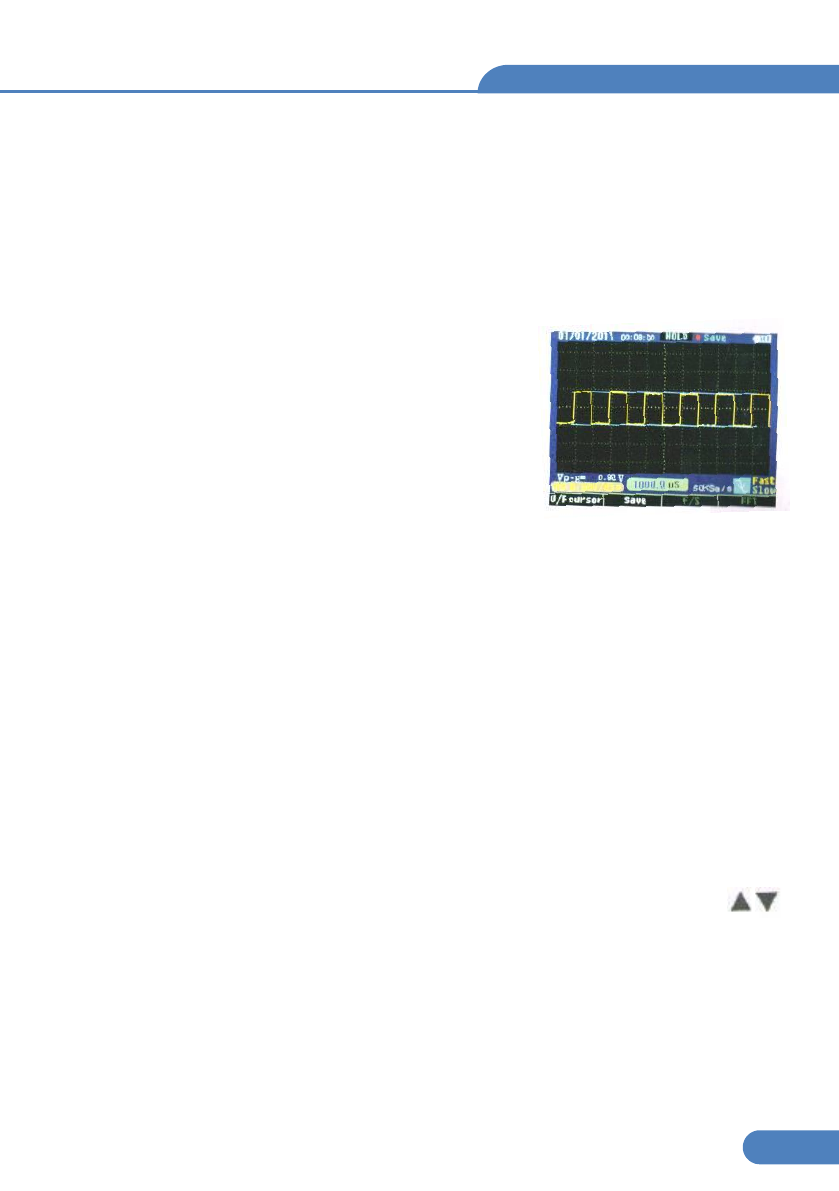

Рис. 2-11-3
47
