Поскольку осциллограф выдает FFT при
выполнении записи конечной длины, в основе
расчета FFT лежит сигнал YT. В этом случае, если
цикл имеет целое значение, частота сигнала YT
имеет одно и то же значение в начале и конце
записи, а сам сигнал непрерывен. В противном
случае, частота сигнала в начале и конце цикла
будет разной и высокочастотная компонента
прерывается. Это так называемая «нехватка»
частотного интервала. Поэтому во избежание
нехватки значение сигнала в начале и конце
обнуляются (путем наложения экранов с
первоначальным сигналом).
3.
Положение спектра частот FFT
Кнопку «
» можно нажимать в режиме FFT для достижения требуемой
частоты дискретизации, горизонтального увеличения или уменьшения
размеров изображения сигнала.
Отрегулировать «
» для настройки вертикального увеличения или
уменьшения размеров изображения сигнала.
4.
Измерение спектра частот FFT курсором (маркером)
Два типа измерений в спектре FFT можно выполнять с использованием
маркера: амплитудное (относительное измерение) и частотное измерение
(Гц).
В режиме FFT нажать кнопку
F2
или
F3
в меню для смещения
курсора красного цвета, чтобы получить данные о частоте и относительной
амплитуде.
Замечание:
Компонент постоянного тока или искажение сигнала могут стать причиной
ошибки или искажения формы сигнала FFT. Выбрать парный режим для
измерения постоянного тока и сокращения влияния переменного сигнала
(АС).
Частота Найквиста: для сигналов, в которых максимальное значение
достигает F, частота дискретизации должна составлять 2F, это позволит
восстановить форму сигнала. Подобная частота также называется критерием
устойчивости Найквиста.
Осциллограф

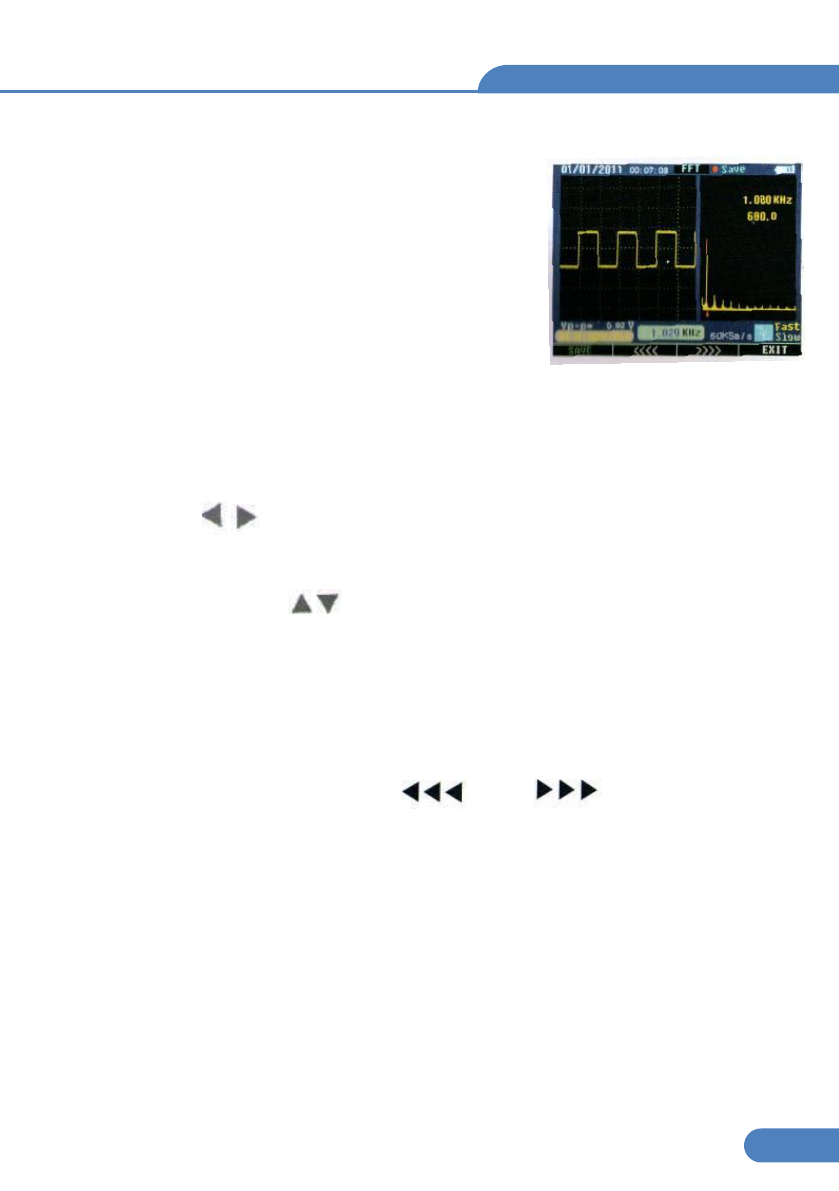

Рис. 2-10-2
